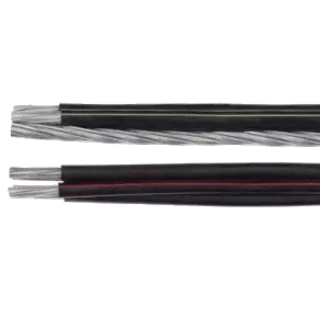

СИП-1, СИП-2, СИП-3, СИП-4 ТУ 16-705.500-2006

Провода по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствуют ГОСТ 31946-2012
1. Токопроводящая жила - алюминиевая (для СИП 3 - из алюминиевого сплава), круглой формы, многопроволочная уплотненная, число проволок в фазной токопроводящей жиле, наружный диаметр токопроводящих жил и их электрическое сопротивление показаны в таблице:

Заказать

Номинальное сечение
фазной
токопроводящей
жилымм2

Числопроволок
в жилешт

Наружный диаметр
токопроводящейжилымм

Электрическое
сопротивление 1 км фазной
жилы
постоянному токуОм
не более

мин

макс

16

7

4,60

5,10

1,910

25

7

5,70

6,10

1,200

35

7

6,70

7,10

0,868

50

7

7,85

8,35

0,641

70

7

9,45

9,95

0,443

95

7

11,10

11,70

0,320

95

19

11,00

12,00

0,320

120

19

12,50

13,10

0,253

150

19

14,00

14,50

0,206

185

19

15,45

16.15

0,164

240

19

17.75

18.45

0,125

2. Несущая нулевая жила - из алюминиевого сплава, круглой формы, скручена из круглых проволок, уплотненная.

Число проволок в нулевой несущей жиле и токопроводящей жиле защищенных проводов и их наружный диаметр должны соответствовать значениям, указанным в таблице:

Номинальное сечение
нулевойнесущей
жилы и  токопроводящихжил
защищённых проводов, мм2

Числопроволок
 в жилешт.,
не менее

Наружный
диаметр  жилы
мм

Прочность
при растяжениижилы,
 кНнеменее

Электрическое
сопротивление
жилы
постоянному
току на длине 1 км
Омнеболее

Мин.

Макс.

25

7

5,70

6,10

7,4

1,380

35

7

6,70

7,10

10,3

0,986

50

7

7,85

8,35

14,2

0,720

54,6

7

9,20

9,60

16,6

0,630

70

7

9,45

9,95

20,6

0,493

95

7

11,10

11,70

27,9

0,363

95

19

12,20

12,90

27,9

0,363

120

19

12,50

13,10

35,2

0,288

150

19

13,90

14,50

43,4

0,236

185

19

15,45

16.50

53,5

0,188

240

19

17.75

18.45

69,5

0,145

3. Изоляция - выполняется из светостабилизированного сшитого полиэтилена. Изоляция черного цвета.
4. Скрутка - изолированные токопроводящие жилы скручены вокруг нулевой несущей жилы. Скрутка жил имеет правое направление.

Технические характеристики

Вид климатического исполнения проводов B, категории размещения 1, 2 и 3 по ГОСТ 15150

Провода стойки к воздействию солнечного излучения,

радиус изгиба при монтаже и установленного на опорах провода, н/м.......10 наружных диаметров
Провода после выдержки в воде при температуре (20±10)°C в течение 10 минут должны выдерживать на строительной длине испытание переменным напряжением частотой 50 Гц в течение не менее 5 минут:

  • самонесущие изолированные – 4 кВ
  • защищенные на номинальное напряжение 20 кВ-6 кВ
  • защищенные на номинальное напряжение 35 кВ- 10 кВ

Пробивное напряжение защитной изоляции защищенных проводов после выдержки в воде при температуре (20±5)°С в течение не менее 1 часа должно быть: для проводов на номинальное напряжение 20 кВ, не менее - 24 кВ, для проводов на номинальное напряжение 35 кВ, не менее - 40 кВ переменного тока частотой 50 Гц
Допустимый нагрев токопроводящих жил при эксплуатации не превышает 90 °С в нормальном режиме и 250 °С - при коротком замыкании.
Монтаж проводится при температуре окружающей среды не ниже - 200C
Диапазон температур при эксплуатации от - 600C до + 500C
Строительная длина провода согласовывается при заказе
Гарантийный срок эксплуатации: 3 года с даты ввода провода в эксплуатацию
Срок службы проводов: не менее 40 лет
