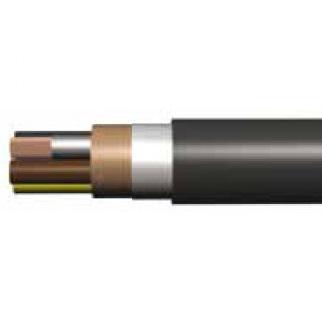

МКШВ, МККШВ, МКЭШВ, МКЭКШВ, МКШВнг(А), МККШВнг(А), МКЭШВнг(А), МКЭКШВнг(А), МКШВнг(А) –LS, МКЭШвнг(А)-LS, МККШВнг(А)- LS, МКЭКШВнг(А) – LS, МКШВнг(А)-FRLS, МККШВнг(А)- FRLS, МКЭШВнг(А)- FRLS, МКЭКШВнг(А)- FRLS, МКШВнг(А)-HF, МККШВнг(А) – HF, МКЭШВнг(А)- HF, МКЭКШВнг(А)- HF, МКШВнг(А)- FRHF, МККШВнг(А)- FRHF, МКЭШВнг(А) – FRHF, МКЭКШВнг(А)- FRHF ТУ 16.К73.146-2016
1. Токопроводящая жила – многопроволочная, из медных проволок, луженых оловом или оловянно-свинцовым припоем, соответствует классу 3 по ГОСТ 22483-77. Допускается изготовление токопроводящих жил из медных нелуженых проволок.
2. Термический барьер (для кабелей исполнения нг-FRLS, нг-FRHF) – обмотка из двух слюдосодержащих лент
Стоимость:
| Наименование | Ед. изм. | Цена прайса, руб. без НДС |
| МКШВ 4х(2х1,5) 500 В ТУ 16.К73.146-2016 | км | 144 552,38 |
| МКШВнг(А) 10х(2х0,5) 500 В ТУ 16.К73.146-2016 | км | 147 102,13 |
| МКШВнг(А) 10х(2х0,75) 500 В ТУ 16.К73.146-2016 | км | 202 198,08 |
| МКШВнг(А) 10х(2х1,2) 500 В ТУ 16.К73.146-2016 | км | 275 967,29 |
| МКШВнг(А) 10х(2х1,5) 500 В ТУ 16.К73.146-2016 | км | 334 856,23 |
| МКШВнг(А) 10х(2х1) 500 В ТУ 16.К73.146-2016 | км | 239 229,65 |
| МКШВнг(А) 10х(2х2,5) 500 В ТУ 16.К73.146-2016 | км | 562 772,43 |
| МКШВнг(А) 12х(2х0,5) 500 В ТУ 16.К73.146-2016 | км | 176 186,90 |
| МКШВнг(А) 12х(2х0,75) 500 В ТУ 16.К73.146-2016 | км | 246 461,78 |
| МКШВнг(А) 12х(2х1,2) 500 В ТУ 16.К73.146-2016 | км | 328 912,03 |
| МКШВнг(А) 12х(2х1,5) 500 В ТУ 16.К73.146-2016 | км | 399 196,15 |
| МКШВнг(А) 12х(2х1) 500 В ТУ 16.К73.146-2016 | км | 284 816,89 |
| МКШВнг(А) 12х(2х2,5) 500 В ТУ 16.К73.146-2016 | км | 671 290,07 |
| МКШВнг(А) 14х(2х0,5) 500 В ТУ 16.К73.146-2016 | км | 201 380,88 |
| МКШВнг(А) 14х(2х0,75) 500 В ТУ 16.К73.146-2016 | км | 282 201,46 |
| МКШВнг(А) 14х(2х1,2) 500 В ТУ 16.К73.146-2016 | км | 378 144,08 |
| МКШВнг(А) 14х(2х1,5) 500 В ТУ 16.К73.146-2016 | км | 465 434,47 |
| МКШВнг(А) 14х(2х1) 500 В ТУ 16.К73.146-2016 | км | 327 145,37 |
| МКШВнг(А) 14х(2х2,5) 500 В ТУ 16.К73.146-2016 | км | 776 203,69 |
| МКШВнг(А) 15х(2х0,5) 500 В ТУ 16.К73.146-2016 | км | 218 203,00 |
| МКШВнг(А) 15х(2х0,75) 500 В ТУ 16.К73.146-2016 | км | 299 981,34 |
| МКШВнг(А) 15х(2х1,2) 500 В ТУ 16.К73.146-2016 | км | 407 952,95 |
| МКШВнг(А) 15х(2х1,5) 500 В ТУ 16.К73.146-2016 | км | 496 083,23 |
| МКШВнг(А) 15х(2х1) 500 В ТУ 16.К73.146-2016 | км | 348 074,66 |
| МКШВнг(А) 15х(2х2,5) 500 В ТУ 16.К73.146-2016 | км | 828 145,19 |
| МКШВнг(А) 16х(2х0,5) 500 В ТУ 16.К73.146-2016 | км | 230 270,59 |
| МКШВнг(А) 16х(2х0,75) 500 В ТУ 16.К73.146-2016 | км | 318 091,01 |
| МКШВнг(А) 16х(2х1,2) 500 В ТУ 16.К73.146-2016 | км | 432 615,15 |
| МКШВнг(А) 16х(2х1,5) 500 В ТУ 16.К73.146-2016 | км | 526 214,83 |
| МКШВнг(А) 16х(2х1) 500 В ТУ 16.К73.146-2016 | км | 374 710,65 |
| МКШВнг(А) 16х(2х2,5) 500 В ТУ 16.К73.146-2016 | км | 880 383,19 |
| МКШВнг(А) 19х(2х0,5) 500 В ТУ 16.К73.146-2016 | км | 267 564,43 |
| МКШВнг(А) 19х(2х0,75) 500 В ТУ 16.К73.146-2016 | км | 371 203,85 |
| МКШВнг(А) 19х(2х1,2) 500 В ТУ 16.К73.146-2016 | км | 506 592,53 |
| МКШВнг(А) 19х(2х1,5) 500 В ТУ 16.К73.146-2016 | км | 617 399,72 |
| МКШВнг(А) 19х(2х1) 500 В ТУ 16.К73.146-2016 | км | 437 610,43 |
| МКШВнг(А) 19х(2х2,5) 500 В ТУ 16.К73.146-2016 | км | 1 037 111,22 |
| МКШВнг(А) 1х(2х0,5) 500 В ТУ 16.К73.146-2016 | км | 24 969,56 |
| МКШВнг(А) 1х(2х0,75) 500 В ТУ 16.К73.146-2016 | км | 30 952,16 |
| МКШВнг(А) 1х(2х1,2) 500 В ТУ 16.К73.146-2016 | км | 38 991,55 |
| МКШВнг(А) 1х(2х1,5) 500 В ТУ 16.К73.146-2016 | км | 45 387,87 |
| МКШВнг(А) 1х(2х1) 500 В ТУ 16.К73.146-2016 | км | 35 055,66 |
| МКШВнг(А) 1х(2х2,5) 500 В ТУ 16.К73.146-2016 | км | 69 089,33 |
| МКШВнг(А) 20х(2х0,5) 500 В ТУ 16.К73.146-2016 | км | 280 060,10 |
| МКШВнг(А) 20х(2х0,75) 500 В ТУ 16.К73.146-2016 | км | 389 069,15 |
| МКШВнг(А) 20х(2х1,2) 500 В ТУ 16.К73.146-2016 | км | 531 558,17 |
| МКШВнг(А) 20х(2х1,5) 500 В ТУ 16.К73.146-2016 | км | 647 873,18 |
| МКШВнг(А) 20х(2х1) 500 В ТУ 16.К73.146-2016 | км | 458 550,80 |
| МКШВнг(А) 20х(2х2,5) 500 В ТУ 16.К73.146-2016 | км | 1 097 551,29 |
| МКШВнг(А) 24х(2х0,5) 500 В ТУ 16.К73.146-2016 | км | 329 759,77 |
| МКШВнг(А) 24х(2х0,75) 500 В ТУ 16.К73.146-2016 | км | 466 085,48 |
| МКШВнг(А) 24х(2х1,2) 500 В ТУ 16.К73.146-2016 | км | 629 377,70 |
| МКШВнг(А) 24х(2х1,5) 500 В ТУ 16.К73.146-2016 | км | 769 362,99 |
| МКШВнг(А) 24х(2х1) 500 В ТУ 16.К73.146-2016 | км | 542 060,32 |
| МКШВнг(А) 24х(2х2,5) 500 В ТУ 16.К73.146-2016 | км | 1 305 715,48 |
| МКШВнг(А) 2х(2х0,5) 500 В ТУ 16.К73.146-2016 | км | 45 014,68 |
| МКШВнг(А) 2х(2х0,75) 500 В ТУ 16.К73.146-2016 | км | 56 547,96 |
| МКШВнг(А) 2х(2х1,2) 500 В ТУ 16.К73.146-2016 | км | 71 521,19 |
| МКШВнг(А) 2х(2х1,5) 500 В ТУ 16.К73.146-2016 | км | 84 012,66 |
| МКШВнг(А) 2х(2х1) 500 В ТУ 16.К73.146-2016 | км | 64 928,18 |
| МКШВнг(А) 2х(2х2,5) 500 В ТУ 16.К73.146-2016 | км | 130 157,71 |
| МКШВнг(А) 3х(2х0,5) 500 В ТУ 16.К73.146-2016 | км | 56 922,85 |
| МКШВнг(А) 3х(2х0,75) 500 В ТУ 16.К73.146-2016 | км | 74 822,54 |
| МКШВнг(А) 3х(2х1,2) 500 В ТУ 16.К73.146-2016 | км | 95 920,34 |
| МКШВнг(А) 3х(2х1,5) 500 В ТУ 16.К73.146-2016 | км | 114 476,48 |
| МКШВнг(А) 3х(2х1) 500 В ТУ 16.К73.146-2016 | км | 85 886,77 |
| МКШВнг(А) 3х(2х2,5) 500 В ТУ 16.К73.146-2016 | км | 181 909,72 |
| МКШВнг(А) 4х(2х0,5) 500 В ТУ 16.К73.146-2016 | км | 70 888,49 |
| МКШВнг(А) 4х(2х0,75) 500 В ТУ 16.К73.146-2016 | км | 93 951,29 |
| МКШВнг(А) 4х(2х1,2) 500 В ТУ 16.К73.146-2016 | км | 121 056,55 |
| МКШВнг(А) 4х(2х1,5) 500 В ТУ 16.К73.146-2016 | км | 145 344,66 |
| МКШВнг(А) 4х(2х1) 500 В ТУ 16.К73.146-2016 | км | 107 726,43 |
| МКШВнг(А) 4х(2х2,5) 500 В ТУ 16.К73.146-2016 | км | 234 708,49 |
| МКШВнг(А) 5х(2х0,5) 500 В ТУ 16.К73.146-2016 | км | 82 913,75 |
| МКШВнг(А) 5х(2х0,75) 500 В ТУ 16.К73.146-2016 | км | 111 569,03 |
| МКШВнг(А) 5х(2х1,2) 500 В ТУ 16.К73.146-2016 | км | 146 823,48 |
| МКШВнг(А) 5х(2х1,5) 500 В ТУ 16.К73.146-2016 | км | 176 309,13 |
| МКШВнг(А) 5х(2х1) 500 В ТУ 16.К73.146-2016 | км | 128 188,50 |
| МКШВнг(А) 5х(2х2,5) 500 В ТУ 16.К73.146-2016 | км | 292 476,89 |
| МКШВнг(А) 6х(2х0,5) 500 В ТУ 16.К73.146-2016 | км | 96 328,32 |
| МКШВнг(А) 6х(2х0,75) 500 В ТУ 16.К73.146-2016 | км | 129 450,39 |
| МКШВнг(А) 6х(2х1,2) 500 В ТУ 16.К73.146-2016 | км | 171 859,12 |
| МКШВнг(А) 6х(2х1,5) 500 В ТУ 16.К73.146-2016 | км | 207 216,26 |
| МКШВнг(А) 6х(2х1) 500 В ТУ 16.К73.146-2016 | км | 149 517,05 |
| МКШВнг(А) 6х(2х2,5) 500 В ТУ 16.К73.146-2016 | км | 345 534,84 |
| МКШВнг(А) 7х(2х0,5) 500 В ТУ 16.К73.146-2016 | км | 108 787,83 |
| МКШВнг(А) 7х(2х0,75) 500 В ТУ 16.К73.146-2016 | км | 147 990,36 |
| МКШВнг(А) 7х(2х1,2) 500 В ТУ 16.К73.146-2016 | км | 196 766,70 |
| МКШВнг(А) 7х(2х1,5) 500 В ТУ 16.К73.146-2016 | км | 238 268,08 |
| МКШВнг(А) 7х(2х1) 500 В ТУ 16.К73.146-2016 | км | 171 290,84 |
| МКШВнг(А) 7х(2х2,5) 500 В ТУ 16.К73.146-2016 | км | 398 868,18 |
3. Изоляция - для кабелей марок МКШВ, МККШВ, МКЭШВ, МКЭКШВ, МКШВнг, МККШВнг(А), МКЭШВнг(А), МКЭКШВнг(А) - из поливинилхлоридного пластиката; для кабелей марок МКШВнг(А) –LS, МККШВнг(А)- LS, МКЭКШВнг(А) – LS, МКШВнг(А)-FRLS, МККШВнг(А)- FRLS, МКЭШВнг(А)- FRLS, МКЭКШВнг(А)- FRLS – из поливинилхлоридного пластиката пониженной пожароопасности; для кабелей марок МКШВнг(А)-HF, МККШВнг(А) – HF, МКЭШВнг(А)- HF, МКЭКШВнг(А)- HF, МКШВнг(А)- FRHF, МККШВнг(А)- FRHF, МКЭШВнг(А) – FRHF, МКЭКШВнг(А)- FRHF – из полимерных материалов, не содержащих галогенов.
4. Изолированные жилы скручены в пары. Цвет изоляции жил в паре различен.
5. Индивидуальный экран пар – наложен оплеткой из медных луженых проволок или обмоткой с перекрытием из фольгированного композиционного материала. Под экраном проложена жила, скрученная не менее чем из трех медных луженых проволок.
6. Сердечник – экранированные и неэкранированные пары скручены в сердечник.
7. Поясная изоляция - наложена с перекрытием лента из полиэтилентерефталатной пленки. В кабелях с водоблокирующим элементом поверх сердечника наложена с перекрытием набухающая нетканая лента (водоблокирующая).
8. Общий экран (для кабелей с общим экраном) – в виде оплетки из медных проволок.
9. Разделительный слой - наложен с одновременным заполнением наружных промежутков между жилами. В бронированных кабелях разделительный слой наложен из материала, аналогичного материалу оболочки, в небронированных кабелях – из материала, аналогичного материалу оболочки, или из мелонаполненной невулканизированной резины.
10. Броня –из стальных оцинкованных проволок в виде сплошного повива.
11. Оболочка - для кабелей марок МКШВ, МККШВ, МКЭШВ, МКЭКШВ – из поливинилхлоридного пластиката; для кабелей марок МКШВнг(А), МККШВнг(А), МКЭШВнг(А), МКЭКШВн(А)г - из поливинилхлоридного пластиката пониженной горючести; для кабелей с индексом «ХЛ» - из поливинилхлоридного пластиката пониженной горючести повышенной морозостойкости; для кабелей марок МКШВнг(А) –LS, МККШВнг(А)- LS, МКЭКШВнг (А)– LS, МКШВнг(А)-FRLS, МККШВнг(А)- FRLS, МКЭШВнг(А)- FRLS, МКЭКШВнг(А)- FRLS – из поливинилхлоридного пластиката пониженной пожароопасности; для кабелей марок МКШВнг(А)-HF, МККШВнг(А) – HF, МКЭШВнг(А)- HF, МКЭКШВнг(А)- HF, МКШВнг(А)- FRHF, МККШВнг(А)- FRHF, МКЭШВнг(А) – FRHF, МКЭКШВнг(А)- FRHF – из полимерных материалов, не содержащих галогенов.
Примечание:
1) к обозначению числа пар и номинального сечения жил кабеля с медными жилами после обозначения сечения токопроводящей жилы добавляется индекс «м» ( например, МКЭШВ 2х2х0,75 м);
2) в кабелях с общим экраном из медных луженых проволок к обозначению марки добавляется индекс «Л» ( например , МКЭКШВ 2х2х1,0 Л);
3) в кабелях с парами, экранированными медными лужеными проволоками, число жил в паре «2» и сечение жилы берутся в круглые скобки, и добавляется индекс «э» ( например, МКЭШВ 2х(2х0,75)э);
4) в кабелях с парами, экранированными медными проволоками, число жил в паре «2» и сечение жилы берутся в круглые скобки, и добавляется индекс «эм» ( например, МКЭШВ 2х(2х0,75)эм);
5) в кабелях с парами, экранированными фольгированной пленкой, число жил в паре «2» и сечение жилы берутся в круглые скобки, и добавляется индекс «эа» (например, МКЭШВ 2х(2х0,75) эа);
6) в кабелях в водоблокирующим элементом к обозначению марки кабеля добавляется индекс «в» (например, МКЭШВ 2х2х0,75 в);
7) кабели в оболочке из поливинилхлоридного пластиката пониженной горючести могут изготавливаться в холодостойком исполнении, при этом к обозначению марки добавляется индекс «ХЛ» (например, МКЭШВнг(А) 5х2х1,2 ХЛ);
8) кабели в оболочке из полимерных композиций, не содержащих галогенов, могут изготавливаться из материалов, стойких к воздействию солнечного света, при этом к обозначению марки кабеля добавляется индекс «УФ» (например, МКЭКШВнг(А)- HF 1х2х1,5 УФ);
9) в обозначении марок кабелей, предназначенных для групповой прокладки, после индекса «нг» допускается указывать в скобках категорию А (например, МКЭШВнг(А)- LS 7х2х0,5).1
10) В кабелях с общим экраном из алюмофольгированной пленки к обозначению марки кабеля через пробел добавляется индекс «Эа» ( например, МКЭКШВ 4х2х1,0 Эа).
11) Кабели в оболочке из полимерной композиции, не содержащей галогенов, могут изготавливаться из маслобензостойких материалов, при этом к обозначению марки кабеля добавляется индекс «М» (например, МКЭКШВнг(А)-HF 7х2х1,5 М)
Технические характеристики
Вид климатического исполнения кабелей В, категории размещения 2-5 по ГОСТ 15150.
Диапазон температур эксплуатации от -50 оС до 70 оС;
для кабелей с индексами «ХЛ» от -60 оС до 70 оС.
Относительная влажность воздуха при температуре до (35±3) оС до 98 %.
Прокладка и монтаж кабелей без предварительного подогрева производиться при температуре не ниже -15 оС, для кабелей в исполнении «ХЛ» - не ниже - 30 оС.
Радиус изгиба кабелей при монтаже:
- для небронированных кабелей не менее 3 наружных диаметров;
- для бронированных кабелей не менее 5 наружных диаметров.
Кабели стойки к воздействию плесневых грибов.
Кабели с оболочкой из материалов, стойких к ультрафиолетовому свету (с индексом «УФ»), стойки к воздействию солнечного излучения.
Кабели марок МКШВ, МККШВ, МКЭШВ, МКЭКШВ не распространяют горение при одиночной прокладке . Кабели остальных марок не распространяютгорение при групповой прокладке (по категории А).
Дымообразование при горении и тлении не приводит к снижению светопроницаемости в испытательной камере более чем на:
- для кабелей с индексами «нг –LS», «нг- FRLS» 50 %;
- для кабелей с индексами «нг- HF», «нг- FRHF» 40 %.
Огнестойкость кабелей, имеющих в обозначении индекс «FR» не менее 90 мин.
Значения показателей коррозионной активности продуктов дымо-газовыделения при горении и тлении материала изоляции должны соответствовать указанным в таблице:
|
Наименование показателя |
Значение |
|
Содержание газов галогеновых кислот в |
5,0 |
|
Проводимость водного раствора с адсорбированными |
10,0 |
|
ПоказательрН (кислотное число), не менее |
4,3 |
Электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на 1 км длины и температуру 20 оС, соответствует требованиям ГОСТ22483-77, классу 3.
Электрическое сопротивление изоляции, пересчитанное на 1 км длины и температуру 20 оС, должно быть:
для кабелей с ПВХ изоляцией не менее 10 МОм;
для кабелей с изоляцией из полимерной композиции, не содержащей галогенов не менее 50 МОм.
Удельное объемное электрическое сопротивление изоляции при длительно допустимой температуре нагрева жил должно быть не менее 10 10 Омхсм.
Постоянная электрического сопротивления Кi должа быть не менее 0,037 МОмхкм.
Рабочая емкость при частоте 0,8 или 1,0 кГц, пересчитанная на 1 км длины, нФ, не более:
- между двумя рядом лежащими неэкранированными жилами – 130 (для сечений 0,5 – 1,0 кв.мм) и 170 (для сечений 1,2 -2,5 кв.мм);
- между жилой и экраном – 300.
Строительная длина:
для кабелей в общем экране не менее 250 м;
для огнестойких кабелей в общем экране не менее 150 м;
для кабелей с экранированными парами, в том числе огнестойких не менее 100 м.
По согласованию с потребителем допускается поставка кабелей любыми длинами.
Срок службы кабелей не менее 15 лет при соблюдении правил транспортирования, хранения, прокладки (монтажа) и эксплуатации.
Гарантийный срок эксплуатации 2 года. Гарантийный срок исчисляют с даты ввода кабеля в эксплуатацию, но не позднее 6 месяцев с датыизготовления.
