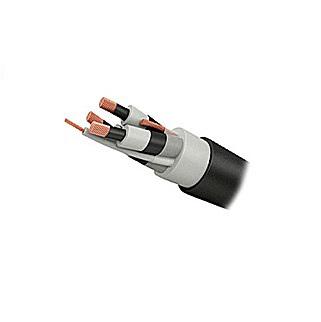

КГМВЭВ, КГМВЭВл, КГМЭВЭВ, КГМЭВЭВл, КГМЭВЭВнг(А), КГМЭВЭВлнг(А), КГМВЭВнг(А), КГМВЭВлнг(А), КГМЭВВ, КГМЭВВнг(А) ТУ 16.К01-52-2006

1 . Токопроводящая жила- для кабелей марок КГМВЭВл, КГМЭВЭВл, КГМЭВЭВлнг(А), КГМВЭВлнг(А) многопроволочная из мягких медных луженых проволок (класс не ниже 3).

Для остальных марок - многопроволочная из мягких медных проволок, класс 3 — для номинальных сечений до 2,5 мм2 включительно, 4 - для номинального сечения 4 мм2.

2. Изоляция - поливинилхлоридный пластикат.

Заказать

3. Изолированные жилы скручены в кабель, пару или тройку, шаги скрутки изолировнных жил в парах и тройках согласованные.

4. Индивидуальный экран пар, троек (КГМЭВЭВ, КГМЭВЭВл, КГМЭВЭВнг(А), КГМЭВВ, КГМЭВВнг(А)) - наложен обмоткой с перекрытием из фольгированного композиционного материала. Под экраном проложены две медные луженые контактные проволоки.

5. Обмотка – поверх экранированных пар и троек наложена полимерная лента с перекрытием.

6. Сердечник - изолированные жилы, экранированные или неэкранированные пары или тройки скручены в сердечник.

7. Поясная изоляция - полиэтилентерефталатная лента.

8. Общий экран – из фольгированного композиционного материала. Экран наложен металлом внутрь. Под экраном проложены две медные луженые контактные проволоки.

9. Внутренняя оболочка - из ПВХ пластиката, для кабелей КГМЭВВнг(А), КГМВЭВнг(А), КГМВЭВлнг(А), КГМЭВЭВнг(А), КГМЭВЭВлнг(А) – из ПВХ пластиката пониженной горючести.

10. Наружная оболочка - из ПВХ пластиката, для кабелей КГМЭВВнг(А), КГМВЭВнг(А), КГМВЭВлнг(А), КГМЭВЭВнг(А), КГМЭВЭВлнг(А)- из пластиката пониженной горючести.

Число жил, пар, троек, номинальное сечение токопроводящих жил и номинальное переменное напряжение.



Марка кабеля

Число

Номинальное сечение токопроводящих жил, мм2

Номинальное переменное напряжение, В

жил

пар

троек

КГМВЭВ,

КГМВЭВнг(А)



1, 2, 3,

4. 5, 7,

10, 12

14, 19

24, 27

30, 37

2, 3, 4, 5, 6

7, 8, 9, 10,

11, 12, 13,

14, 15, 16,

18, 19, 20,

22, 24

2, 3, 4,

5, 6, 7,

8, 9, 10,

11, 12

13, 14,

0,75; 1,0

1,5 ; 2,5

660

-

-

4,0

КГМЭВВ,

КГМЭВВнг(А),

КГМЭВЭВ,

КГМЭВЭВнг(А)



-

2, 3, 4, 5, 6,

7, 8, 9, 10,

11, 12, 13,

14, 15, 16

18, 19, 20,

22, 24



3, 4, 5, 7,

9, 12, 14

0,75; 1,0;

1,5; 2,5

660

КГМВЭВл,

КГМВЭВлнг(А)



-

1, 2, 3, 4, 5,

7, 10, 12, 14

19, 30

3, 4, 7,

12, 14

0,5; 0,75;

1,0; 1,5

500

КГМЭВЭВл,

КГМЭВЭВлнг(А)



-

2, 3, 4, 5, 7,

10, 12 ,14,

19, 30

3, 4, 7, 12

14

0,5; 0,75;

1,0; 1,5

500

Технические характеристики

Вид климатического исполнения УХЛ и Т, категории размещения 2-5 по ГОСТ 15150-69.

Диапазон температур эксплуатации - от -50оС до 50 оС.

Относительная влажность воздуха при температуре до 35 оС - до 98%.

Прокладка и монтаж кабелей без предварительного подогрева производится при температуре - не ниже -150С

Минимальный радиус изгиба кабелей - не менее 6 фактических наружных диаметров.

Кабели марок КГМВЭВ, КГМВЭВл, КГМЭВЭВ, КГМЭВЭВл не распространяют горение при одиночной прокладке.

Кабели марок КГМВЭВнг(А), КГМВЭВлнг(А), КГМЭВЭВнг(А), КГМЭВЭВлнг(А), КГМЭВВнг(А) не распространяют горение при групповой прокладке.

Электрическое сопротивление токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру 20°С соответствует требованиям ГОСТ 22483.

Электрическое сопротивление изоляции, пересчитанное на 1 км длины и температуру 20°С должно быть не менее при приемке и поставке:

  • для кабелей с жилами номинальным сечением 0,5 мм2 - 245 МОм;
  • для кабелей с жилами номинальным сечением 0,75 мм2 и выше - 240 МОм;
  • на период эксплуатации и хранения - не менее 100 МОм.

Строительная длина - не менее 150 м.

Срок службы кабелей - не менее 20 лет.

Гарантийныйсрок эксплуатации - 2 года.

Значения электрической емкости, коэффициента затухания пари индуктивности кабелей.

Параметры

Норма

Электрическая емкость, пересчитанная на 1 км длины, нФ, не более:

Для кабелей номинальным сечением до 1,5 мм2 включительно,

Для кабелей номинальным сечением 2,5 мм2 и выше



200

250

Коэффициент затухания, пересчитанный на 1 км длины, дБ, не более, на номинальной частоте 1024 кГц

36

Индуктивность жил, пар или троек, пересчитанная на 1 км  длины и температуру 20°С, Гн, не более

1х10-3
