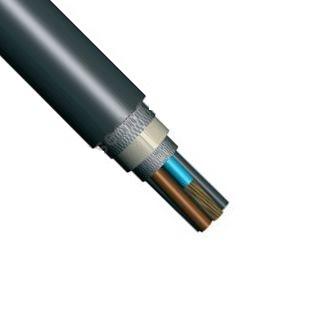

КГМВЭПВл, КГМЭВЭПВл, КГМВЭПВлнг(А), КГМЭВЭПВлнг(А) ТУ 16.К01-52-2006

1. Токопроводящая жила - многопроволочная, из мягких медных луженых проволок (класс не ниже 3).
2. Изоляция - поливинилхлоридный пластикат.
3. Изолированные жилы скручены в пары и тройки с согласованными шагами.
4. Индивидуальный экран  пар (марок  КГМЭВЭПВл, КГМЭВЭПВлнг(А)) - наложен обмоткой из фольгированного композиционного материала. Под экраном проложены две контактные медные проволоки.

Заказать

4. Индивидуальный экран  пар (марок  КГМЭВЭПВл, КГМЭВЭПВлнг(А)) - наложен обмоткой из фольгированного композиционного материала. Под экраном проложены две контактные медные проволоки.
5. Обмотка – поверх экранированных пар и троек наложена полимерная лента с перекрытием.
6. Сердечник - изолированные жилы, экранированные или неэкранированные пары или тройки скручены в сердечник.
7. Поясная изоляция - полиэтилентерефталатная лента.
8. Общий экран – из фольгированного композиционного материала. Экран наложен металлом внутрь. Под экраном проложены две медные луженые контактные проволоки.

9. Внутренняя оболочка - из ПВХ пластиката, для кабелей марок  КГМВЭПВлнг(А),   КГМЭВЭПВлнг(А) – из ПВХ пластиката пониженной горючести.

10. Оплетка– из стальных оцинкованных проволок.

11. Наружная оболочка–  для марок КГМВЭПВл, КГМЭВЭПВл - из поливинилхлоридного пластиката, для кабелей марок КГМВЭПВлнг(А), КГМЭВЭПВлнг(А) – из поливинилхлоридного пластиката пониженной горючести.

Число жил, пар, троек, номинальное сечение токопроводящих жил и номинальное переменное напряжение.

Марка кабеля

Число

Номинальное сечение
токопроводящих
жил, мм2

Номинальное
переменное
напряжение, В

жил

пар

троек

КГМВЭПВл,

КГМВЭПВлнг(А)

-

1, 2,
3, 4, 5,

7, 10,
12, 14

19, 30

3, 4, 7,

12, 14

0,5;
0,75;

1,0; 1,5

500

КГМЭВЭПВл,

КГМЭВЭПВлнг(А)

-

2, 3,
4, 5, 7,

10, 12 ,14,

19, 30

3, 4, 7, 12

14

0,5;
0,75;

1,0; 1,5

500

Технические характеристики

Вид климатического исполнения УХЛ и Т, категории размещения 2-5 по ГОСТ 15150-69.
Диапазон  температуры окружающей среды от -50°С до 50°С.
Относительная влажность воздуха при температуре до 35оС до 98%.

Прокладка и монтаж кабелей без  предварительного подогрева производится при температуре не  ниже -150С.

Минимальный радиус изгиба кабелей 6 фактических наружных диаметров.

Кабели марок  КГМЭВЭПВл, КГМВЭПВл не распространяют горение при одиночной прокладке.

Кабели марок  КГМВЭПВлнг(А), КГМЭВЭПВлнг(А) не распространяют горение при групповой прокладке.
Электрическое сопротивление токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру 20°С соответствует требованиям ГОСТ 22483-2012 при приемке и поставке:

  • для кабелей с жилами номинальным сечением 0,5 мм2245 МОм;
  • для кабелей с жилами номинальным сечением 0,75 мм240 МОм;
  • на период эксплуатации и хранения не менее 100 МОм.

Строительная длина не менее 150 м.
Срок службы кабелей не менее 20 лет.

Гарантийныйсрок эксплуатации 2 года.


 Значения электрической емкости,  коэффициента  затухания пари индуктивности кабелей:

Параметры

Норма

Электрическая емкость, пересчитанная
на 1 км длины, нФ, не более:

Для кабелей номинальным сечением
до 1,5 мм2включительно,

Для кабелей номинальным сечением
2,5 мм2 и выше





200



250

Коэффициент затухания, пересчитанный на 1 км длины,
дБ, не более, на номинальной частоте 1024 кГц

36

Индуктивность жил, пар или троек, пересчитанная на 1 км
длины и температуру 20°С, Гн, не более

1х10-3
