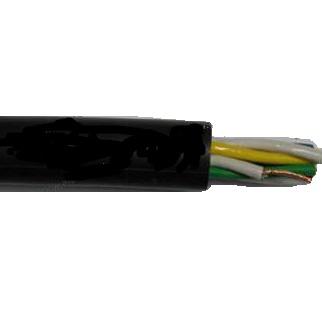

КГМППнг(В)-HF, КГМПЭмПнг(В)-HF, КГМЭППнг(В)-HF, КГМПЭПнг(В)-HF,КГМЭПЭПнг(В)-HF, КГМПЭБПнг(В)-HF, КГМЭПЭБПнг(В)-HF, КГМПЭППнг(В)-HF, КГМЭПЭППнг(В)-HF, КГМПЭППлнг(В)-HF, КГМПЭПлнг(В)-HF, КГМЭПЭПлнг(В)-HF, КГМЭПЭППлнг(В)-HF,
1. Токопроводящие жилы - из медных мягких проволок для кабелей марок КГМППнг (В)-НF, КГМПЭмПнг (В)-НF соответствуют классу 5 по ГОСТ 22483-77, для остальных марок - 3 класса.
2. Изоляция - из полимерной композиции, не содержащей галогенов. Изолированные жилы кабелей марок КГМППнг (В)-НF и КГМПЭмПнг (В)-НF имеют отличительную цветовую маркировку. Изоляция нулевых жил синего цвета, изоляция жил заземления двухцветная (зелёно-желтая). Цветовая маркировка сплошная или в виде одной или двух продольных полос. Изолированные жилы кабелей могут иметь цифровую маркировку. Изоляция жилы заземления и нулевой не маркируются.
ЗаказатьСтоимость:
| Наименование | Ед. изм. | Цена прайса, руб. без НДС |
| КГМППнг(В)-HF 10х0,75-660В ТУ 3581-067-21059747-2009 | км | 172 108,84 |
| КГМППнг(В)-HF 10х1-660В ТУ 3581-067-21059747-2009 | км | 205 563,16 |
| КГМППнг(В)-HF 10х1,5-660В ТУ 3581-067-21059747-2009 | км | 258 534,25 |
| КГМППнг(В)-HF 10х2,5-660В ТУ 3581-067-21059747-2009 | км | 381 071,67 |
| КГМППнг(В)-HF 10х4-660В ТУ 3581-067-21059747-2009 | км | 592 475,08 |
| КГМППнг(В)-HF 12х0,75-660В ТУ 3581-067-21059747-2009 | км | 193 230,40 |
| КГМППнг(В)-HF 12х1-660В ТУ 3581-067-21059747-2009 | км | 231 866,73 |
| КГМППнг(В)-HF 12х1,5-660В ТУ 3581-067-21059747-2009 | км | 293 673,75 |
| КГМППнг(В)-HF 12х2,5-660В ТУ 3581-067-21059747-2009 | км | 436 603,46 |
| КГМППнг(В)-HF 12х4-660В ТУ 3581-067-21059747-2009 | км | 680 073,78 |
| КГМППнг(В)-HF 14х1-660В ТУ 3581-067-21059747-2009 | км | 261 773,75 |
| КГМППнг(В)-HF 14х1,5-660В ТУ 3581-067-21059747-2009 | км | 333 250,04 |
| КГМППнг(В)-HF 14х2,5-660В ТУ 3581-067-21059747-2009 | км | 497 478,77 |
| КГМППнг(В)-HF 14х4-660В ТУ 3581-067-21059747-2009 | км | 776 860,45 |
| КГМППнг(В)-HF 19х0,75-660В ТУ 3581-067-21059747-2009 | км | 281 550,24 |
| КГМППнг(В)-HF 19х1-660В ТУ 3581-067-21059747-2009 | км | 340 376,88 |
| КГМППнг(В)-HF 19х1,5-660В ТУ 3581-067-21059747-2009 | км | 436 397,69 |
| КГМППнг(В)-HF 19х2,5-660В ТУ 3581-067-21059747-2009 | км | 672 131,61 |
| КГМППнг(В)-HF 19х4-660В ТУ 3581-067-21059747-2009 | км | 1 026 020,41 |
| КГМППнг(В)-HF 24х0,75-660В ТУ 3581-067-21059747-2009 | км | 358 448,99 |
| КГМППнг(В)-HF 24х1-660В ТУ 3581-067-21059747-2009 | км | 449 275,31 |
| КГМППнг(В)-HF 24х1,5-660В ТУ 3581-067-21059747-2009 | км | 572 466,47 |
| КГМППнг(В)-HF 24х2,5-660В ТУ 3581-067-21059747-2009 | км | 856 394,85 |
| КГМППнг(В)-HF 24х4-660В ТУ 3581-067-21059747-2009 | км | 1 325 380,49 |
| КГМППнг(В)-HF 27х0,75-660В ТУ 3581-067-21059747-2009 | км | 390 010,69 |
| КГМППнг(В)-HF 27х1-660В ТУ 3581-067-21059747-2009 | км | 488 781,62 |
| КГМППнг(В)-HF 27х1,5-660В ТУ 3581-067-21059747-2009 | км | 625 664,16 |
| КГМППнг(В)-HF 27х2,5-660В ТУ 3581-067-21059747-2009 | км | 939 941,53 |
| КГМППнг(В)-HF 27х4-660В ТУ 3581-067-21059747-2009 | км | 1 455 815,94 |
| КГМППнг(В)-HF 2х0,75-660В ТУ 3581-067-21059747-2009 | км | 55 398,62 |
| КГМППнг(В)-HF 30х0,75-660В ТУ 3581-067-21059747-2009 | км | 425 003,51 |
| КГМППнг(В)-HF 30х1-660В ТУ 3581-067-21059747-2009 | км | 532 809,69 |
| КГМППнг(В)-HF 30х1,5-660В ТУ 3581-067-21059747-2009 | км | 683 840,37 |
| КГМППнг(В)-HF 30х2,5-660В ТУ 3581-067-21059747-2009 | км | 1 044 275,19 |
| КГМППнг(В)-HF 30х4-660В ТУ 3581-067-21059747-2009 | км | 1 600 286,31 |
| КГМППнг(В)-HF 37х0,75-660В ТУ 3581-067-21059747-2009 | км | 525 675,47 |
| КГМППнг(В)-HF 37х1-660В ТУ 3581-067-21059747-2009 | км | 638 436,45 |
| КГМППнг(В)-HF 37х1,5-660В ТУ 3581-067-21059747-2009 | км | 823 144,42 |
| КГМППнг(В)-HF 37х2,5-660В ТУ 3581-067-21059747-2009 | км | 1 259 996,95 |
| КГМППнг(В)-HF 37х4-660В ТУ 3581-067-21059747-2009 | км | 1 937 914,74 |
| КГМППнг(В)-HF 7х0,75-660В ТУ 3581-067-21059747-2009 | км | 120 339,09 |
| КГМППнг(В)-HF 7х1-660В ТУ 3581-067-21059747-2009 | км | 143 155,63 |
| КГМППнг(В)-HF 7х1,5-660В ТУ 3581-067-21059747-2009 | км | 179 615,71 |
| КГМППнг(В)-HF 7х2,5-660В ТУ 3581-067-21059747-2009 | км | 263 839,37 |
| КГМППнг(В)-HF 7х4-660В ТУ 3581-067-21059747-2009 | км | 397 524,40 |
3. Изолированные жилы скручены.
4. Экран общий – из фольгированного композиционного материала, а в кабелях марок КГМПЭмПнг (В)-НF – из медных луженых проволок, выполненный в виде оплетки. В кабелях марок, начинающихся с «КГМЭ….» поверх скрученных в пары или тройки изолированных жил наложен индивидуальный экран из фольгированного композиционного материала. Под экраном проложены две медные луженые контактные проволоки.
5. Внутренняя оболочка - из поливинилхлоридной композиции, не содержащей галогенов.
6. Броня - панцирная из стальных оцинкованных проволок для кабелей марок КГМПЭППнг(В)-HF, КГМЭПЭППнг(В)-HF, из стальных лент для кабелей марок КГМПЭБВнг (В)-НF, КГМЭПЭБВнг (В)-НF.
7. Наружная оболочка - из полимерной композиции, не содержащей галогенов. Оболочка чёрного цвета. Наружная оболочка кабелей для искробезопасных цепей с индексом нг-НF синего цвета.
По требованию потребителя допускается изготовление токопроводящих жил из медных мягких луженых проволок, в этом случае к обозначению марки кабеля добавляется буква «л».
Число жил, пар и троек, номинальное сечение токопроводящих жил и номинальное переменное напряжение кабелей представлены в Справочно-технической информации
Технические характеристики
Вид климатического исполнения УХЛ, Т категория размещения 2-5 по ГОСТ 15150-69.
Диапазон температур эксплуатации - от 50 °С до - 50 °С,
Относительная влажность воздуха до 98 % при температуре до 35 ºС.
Кабели могут быть проложены без предварительного подогрева при температуре не ниже минус 15 ºС.
Минимальный радиус изгиба при монтаже не менее :
- Кабели бронированные или в оплетке из стальных оцинкованных проволок 10d
- Кабели небронированные 6d , где d – фактический наружный диаметр кабеля, мм
- Длительно допустимая температура нагрева токопроводящих жил 70 ºС.
Электрическое сопротивление изоляции кабелей марок КГМППнг(В)-HF, КГМПЭмПнг(В)-HF пересчитанное на 1 км длины и температуру 20 ºC должно бытьне менее 20 МОм.
Электрическое сопротивление изоляции кабелей марок КГМППнг(В)-HF, КГМПЭмПнг(В)-HF, пересчитанное на 1 км длины и температуру 70 ºC должнобыть не менее 0,005 МОм.
Дымообразование при горении и тлении не приводит к снижению светопроницаемости в испытательной камере более чем на 40%
Срок службы кабелей не менее - 40 лет для кабелей
Гарантийный срок эксплуатации – 2 года. Гарантийный срок исчисляется с даты ввода кабелей в эксплуатацию, но не позднее 6 мес.с даты изготовления.
Показатели коррозионной активности продуктов дымогазовыделения при горении и тлении материалов изоляции, внутренней и наружной оболочек (для полимерной композиции, не содержащей галогенов) должны соответствовать :
|
Наименование показателя |
Значение |
|
Содержание газов галогенсодержащих кислот |
5,0 |
|
Проводимость водного раствора с адсорбированными |
10,0 |
|
Показатель, pH (кислотное число), |
4,3 |
