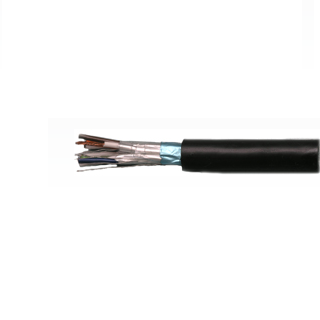

КГМЭВВ-i, КГМЭВВнг(А)-i, КГМВЭВ-i, КГМВЭВл-i, КГМЭВЭВ-i, КГМЭВЭВл-i, КГМЭВЭВнг(А)-i, КГМЭВЭВлнг(А)-i, КГМВЭВнг(А)-i, КГМВЭВлнг(А)-i, КГМЭВЭВ – i ТУ 16.К01-52-2006

1 .Токопроводящая жила - для кабелей марок КГМВЭВл-i, КГМЭВЭВл-i, КГМЭВЭВлнг(А)-i, КГМВЭВлнг(А)-i многопроволочная из мягких медных луженыхпроволок (класс не ниже 3).
Для остальных марок - многопроволочная из мягких медных проволоккласс 3 — для номинальных сечений до 2,5 мм2 включительно, 4 - для номинального сечения 4 мм2.
2.Изоляция - поливинилхлоридный пластикат
3.Изолированные жилы скручены в кабель ,пару или тройку, шаги скрутки изолировнных жил в парах и тройках кабелей должны быть согласованные.

Заказать

4.Индивидуальный экран (марок КГМЭВЭВ-i, КГМЭВЭВл-i, КГМЭВЭВнг(А)-i, КГМЭВВ-i, КГМЭВВнг(А)-i) - наложен обмоткой с перекрытием из фольгированного композиционного материала. Под экраном проложены две контактные медные проволоки.
5. Обмотка – поверх экранированных пар и троек наложена полимерная лента с перекрытием
6.Сердечник - изолированные жилы, экранированные или неэкранированные пары или тройки скручены в сердечник.
7.Поясная изоляция - полиэтилентерефталатная лента
8.Общий экран – из фольгированного композиционного материала. Экран наложен металлом внутрь. Под экраном проложены две медные луженые контактные проволоки.
9.Внутренняя оболочка - из ПВХ пластиката, для кабелей марок КГМЭВВнг(А)-i, КГМВЭВнг(А)-i, КГМВЭВлнг(А)-i,  КГМЭВЭВнг(А)-i,  КГМЭВЭВлнг(А)-i – из ПВХ пластиката пониженной горючести.
10. Наружная оболочка - из ПВХ пластиката, для кабелей КГМЭВВнг(А)-i,КГМВЭВнг(А) -i, КГМВЭВлнг(А)-i, КГМЭВЭВнг(А)-i, КГМЭВЭВлнг(А)-i- из пластиката пониженной горючести.

Технические характеристики

  • Вид климатического исполнения  УХЛ и Т, категории размещения 2-5 по ГОСТ 15150-69
  • электрическое сопротивление токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру 20°С соответствует требованиям ГОСТ22483-77,
  • при приемке и поставке:240 МОм для кабелей с жилами номинальным сечением 0,75 мм2 и выше;

Параметры

1. Электрическая емкость, пересчитанная на 1 км длины, нФ, не более

2. Емкостная асимметрия между любой парой токопроводящих жил  на длине 1000 м, %, не более

3. Коэффициент затухания, пересчитанный на 1 км длины, дБ, не более, на номинальной частоте 1024 кГц

4. индуктивность жил, пар или троек, пересчитанная на 1 км  длины и температуру 20°С, Гн, не более
