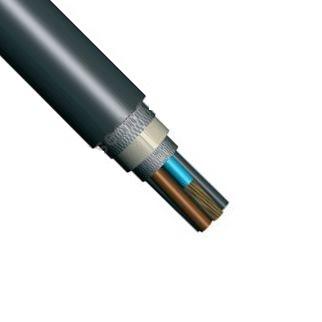

КГМЭВПВ, КГМЭВПВнг(А), КГМЭВЭПВнг(А), КГМВЭПВ, КГМВЭПВнг(А), КГМЭВЭПВ, КГМВтЭБВ, КГМВтЭБВнг(А), КГМВтЭПВнг(А), КГМВтЭПВ ТУ 16.К01-52-2006

1. Токопроводящие жилы– из медных мягких проволок и соответствуют ГОСТ 22483, классу не ниже:

3 - для номинальных сечений до 2,5 мм2 ;

4 - для номинального сечения 4 мм2.

2. Изоляция – из поливинилхлоридного пластиката, для кабелей марок КГМВтЭБВ, КГМВтЭБВнг(А), КГМВтЭПВ, КГМВтЭПВнг(А)- из термостойкого поливинилхлоридного пластиката.

Заказать

3. Изолированные жилы - скручены в кабель, в пару или тройку согласованными шагами.

4. Индивидуальный экран (для марок КГМЭВПВ, КГМЭВПВнг(А), КГМЭВЭПВнг(А) ) - из фольгированного композиционного материала. Под экраномпроложены две контактные медные луженые проволоки.

5. Обмотка– поверх экранированных пар и троек наложена полимерная лента с перекрытием.

6. Сердечник- изолированные жилы, экранированные или неэкранированные пары или тройки скручены в сердечник.

7. Поясная изоляция- полимерная лента

8.Общий экран– для кабелей марок КГМВЭПВ, КГМЭВЭПВ, КГМВЭПВнг(А), КГМЭВЭПВнг(А), КГМВтЭБВ, КГМВтЭБВнг(А), КГМВтЭПВнг(А), КГМВтЭПВ из фольгированного композиционного материала. Экран наложен металлом внутрь. Под экраном проложены две медные луженые контактныепроволоки.

9. Внутренняя оболочка - из ПВХ пластиката, для кабелей марок КГМЭВПВнг(А), КГМВЭПВнг(А), КГМЭВЭПВнг(А), КГМВтЭБВнг(А), КГМВтЭПВнг(А) – из ПВХ пластиката пониженной горючести.

10. Броня - для кабелей марок КГМВтЭБВ , КГМВтЭБВнг(А) из двух стальных оцинкованных лент.

11. Оплетка– для кабелей марок КГМВЭПВ, КГМЭВЭПВ, КГМВЭПВнг(А), КГМЭВЭПВнг(А), КГМВтЭПВ, КГМВтЭПВнг(А)–из стальных оцинкованныхпроволок.
12. Наружная оболочка - из поливинилхлоридного пластиката, для кабелей марок КГМЭВПВнг(А), КГМВЭПВнг(А), КГМЭВЭПВнг(А), КГМВтЭПВнг(А) , КГМВтЭБВнг(А)– из ПВХ пластиката пониженной горючести.

Число жил, пар, троек, номинальное сечение токопроводящих жил

Марка
 кабеля

Число

Номинальное
сечение
токопроводящих
жил, мм2

Номинальное
переменное
напряжение, В

жил

пар

троек

КГМВЭПВ,

КГМВЭПВнг(А),

КГМВтЭБВнг(А),

КГМВтЭПВнг(А),

КГМВтЭБВ,

КГМВтЭПВ



1, 2, 3,

4. 5, 7,

10, 12

14, 19

24, 27

30, 37

2, 3,
4, 5, 6

7, 8,
9, 10,

11,
12, 13,

14,
15, 16,

18,
19, 20,

22, 24

2, 3, 4,

5, 6, 7,

8, 9, 10,

11, 12

13, 14,

0,75;

1,0

1,5 ; 2,5

660

-

-

4,0

КГМЭВПВ,

КГМЭВПВнг(А),

КГМЭВЭПВ,

КГМЭВЭПВ(А)

-

2, 3,
4, 5, 6,

7, 8, 9, 10,

11,
12, 13,

14,
15, 16

18, 19, 20,

22, 24



3, 4,
5, 7,

9, 12, 14

0,75;
1,0;

1,5; 2,5

660

Технические характеристики

Вид климатического исполнения кабелей УХЛ и Т, категории размещения 2-5 по ГОСТ 15150-69.

Диапазон температур эксплуатации  от – 50 0С до 500 С.

Относительная влажность воздуха при температуре окружающей среды до +35 0С до 98%.

Прокладка и монтаж кабелей без предварительного подогрева производится при температуре  не ниже -150С.

Минимальный радиус изгиба при монтаже :

  • для кабелей бронированных или в оплетке из стальных оцинкованных проволок ………. не менее 10 фактических наружных диаметров;
  • для кабелей небронированных не менее 6 фактических наружных диаметров.

Кабели марок КГМЭВПВ, КГМВЭПВ, КГМЭВЭПВ, КГМВтЭБВ, КГМВтЭПВ не распространяют горение при одиночной прокладке.

Кабели марок КГМЭВПВнг(А), КГМВЭПВнг(А), КГМЭВЭПВнг(А), КГМВтЭБВнг(А), КГМВтЭПВнг(А) не распространяют горение при групповой прокладке покатегории А.

Кабели марок КГМВтЭБВ, КГМВтЭПВ стойки к дизельному топливу и смазочным маслам.

Электрическое сопротивление токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру 20°С соответствует требованиям ГОСТ22483.

Электрическое сопротивление изоляции, пересчитанное на 1 км длины и температуру 20°С должно быть не менее:

при приемке и поставке:

  • для кабелей с жилами номинальным сечением 0,5 мм2 245 МОм;
  • для кабелей с жилами номинальным сечением 0,75 мм2 и выше  240 МОм;

на период эксплуатации и хранения не менее 100 МОм.

Строительная длина   не менее 150 м.

Допускается поставка кабелей любыми длинами, согласованными с потребителем.

Срок службы кабелей  не менее 20 лет при соблюдении требований по эксплуатации, транспортированию и хранению.

Гарантийный срок эксплуатации 2 года. Гарантийный срок исчисляется с даты ввода кабелей в эксплуатацию, но не позднее 6 мес. с даты изготовления.

Значения электрической емкости, коэффициента затухания пари индуктивности кабелей :

Параметры

Норма

Электрическая емкость, пересчитанная
на 1 км длины, нФ, неболее:

Для кабелей номинальным
сечением до 1,5 мм2 включительно,

Для кабелей номинальным
сечением 2,5 мм2 и выше



200

250

Коэффициентзатухания, пересчитанный на 1 км длины,
дБ, неболее, на номинальной частоте 1024 кГц

36

Индуктивность жил, пар или троек, пересчитанная
на 1 км длины и температуру 20°С, Гн, не более

1х10-3
