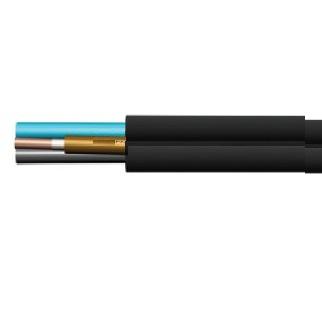

КГМЭПВнг(В)-FRLS, КГМЭПЭВнг(В)-FRLS, КГМЭПЭПВнг(В)-FRLS, КГМПВнг(В)-FRLS, КГМЭПЭВлнг(В)-FRLS,КГМПЭмВнг(В)-FRLS, КГМПЭБВнг(В)-FRLS, КГМЭПЭБВнг(В)-FRLS,КГМПЭПВнг(В)-FRLS, КГМПЭВлнг(В)-FRLS, КГМПЭПВлнг(В)-FRLS, КГМЭПЭПВлнг(В)-FRLS

1. Токопроводящие жилы - из медных мягких проволок для кабелей марок КГМПВнг(В)-FRLS,

КГМПЭмВнг(В)-FRLS, и соответствуют классу 5 по ГОСТ 22483, для остальных марок - 3 класса.

2. Обмотка - поверх токопроводящих жил наложена обмотка из двух слюдосодержащих лент

Заказать

3. Изоляция - из полимерной композиции, не содержащей галогенов. Изолированные жилы кабелей марок КГМПВнг(В)-FRLS и КГМПЭмВнг(В)-FRLS имеют отличительную цветовую маркировку. Изоляция нулевых жил синего цвета, изоляция жил заземления двухцветная (зелёно-желтая). Цветовая маркировка сплошная или в виде одной или двух продольных полос. Изолированные жилы кабелей могут иметь цифровую маркировку. Изоляция жилы заземления и нулевой не маркируются.

4. Изолированные жилы скручены.

5. Экран общий – из фольгированного композиционного материала, а в кабелях марок КГМПЭмВнг(В)-FRLS, КГМПЭмПнг(В)-FRHF– из медных луженых проволок, выполненный в виде оплетки. В кабелях марок, начинающихся с «КГМЭ….» поверх скрученных в пары или тройки изолированных жил наложен индивидуальный экран из фольгированного композиционного материала. Под экраном проложены две медные луженые контактные проволоки.

6. Внутренняя оболочка - из поливинилхлоридной композиции пониженной пожароопасности

7. Броня - из стальных лент для кабелей марок КГМПЭБВнг(В)-FRLS, КГМЭПЭБВнг(В)-FRLS.

8. Наружная оболочка - из поливинилхлоридной композиции пониженной пожароопасности.

Оболочка оранжевого цвета.

Наружная оболочка кабелей для искробезопасных цепей с индексом нг-FRLS оранжевого цвета с четко различимой продольной полосой синего цвета.

По требованию потребителя допускается изготовление токопроводящих жил из медных мягких луженых проволок, в этом случае к обозначению марки кабеля добавляется буква «л».

Число жил, пар и троек, номинальное сечение токопроводящих жил и номинальное переменное напряжение кабелей представлены в Справочно-технической информации

Технические характеристики

Вид климатического исполнения УХЛ, Т категория размещения 2-5 по ГОСТ 15150-69.

Диапазон температур эксплуатации - от 45 °С до минус 50 °С,

Относительная влажность воздуха до 98%  при температуре   до 35 ºС.

Кабели могут быть проложены без предварительного подогрева при температуре не ниже минус 15 °С.

Минимальный радиус изгиба при монтаже не менее :

  •      Кабели бронированные или в оплетке из стальных оцинкованных проволок   10d
  •      Кабели небронированные  6d ,

d – фактический наружный диаметр кабеля, мм

Длительно допустимая температура нагрева токопроводящих жил  70 °С.

Электрическое сопротивление изоляции кабелей марок КГМПВнг(В)-FRLS, КГМПЭмВнг(В)-FRLS,  пересчитанное  на 1 км длины и температуру 20 ºC должно быть не менее 20 МОм.

Электрическое сопротивление изоляции кабелей марок КГМПВнг(В)-FRLS, КГМПЭмВнг(В)-FRLS, пересчитанное на 1 км длины и температуру 70 ºC  должно быть не менее 0,005 МОм.

Дымообразование при горении и тлении не приводит к снижению светопроницаемости в испытательной камере более чем на  60 %

Огнестойкость кабелей  не  менее   90 мин.

Срок службы кабелей не менее   - 20 лет

Гарантийный срок эксплуатации – 2 года. Гарантийный срок  исчисляется с даты ввода кабелей в эксплуатацию, но не позднее 6 мес.с даты изготовления.

Показатели коррозионной активности продуктов дымогазовыделения при горении и тлении материалов изоляции, внутренней и
наружной оболочек (для полимерной композиции, не содержащей галогенов) должны  соответствовать:

Наименование показателя

Значение

Содержание газов галогенсодержащих
кислот в пере-счете на HCl, мг/г, не более

 5,0

Проводимость водного раствора с
адсорбированными продуктами
дымогазовыделения, мкСм/мм, не более

 10,0

 Показатель, pH (кислотное число), не менее

4,3
