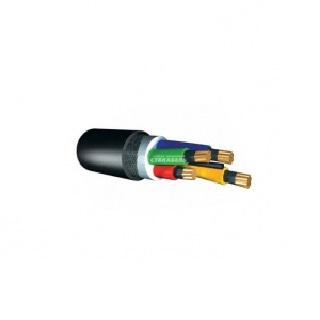

КГМЭПЭПнг(В)-FRHF, КГМПЭПнг(В)-FRHF,КГМЭПЭППнг(В)-FRHF, КГМППнг(В)-FRHF, КГМЭППнг(В)-FRHF, КГМПЭмПнг(В)-FRHF,КГМПЭБПнг(В)-FRHF, КГМЭПЭБПнг(В)-FRHF, КГМПЭППнг(В)-FRHF,КГМПЭПлнг(В)-FRHF,КГМЭПЭППлнг(В)-FRHF, КГМЭПЭПлнг(В)-FRHF, КГМПЭППлнг(В)-FRHF

1.Токопроводящие жилы - из медных мягких проволок для кабелей марок КГМППнг (В)-FRНF, КГМПЭмПнг (В)-FRНF соответствуют классу 5 по ГОСТ 22483-77, для остальных марок - 3 класса.

2. Изоляция - из полимерной композиции, не содержащей галогенов. Изолированные жилы кабелей марок КГМППнг (В)-FRНF и КГМПЭмПнг (В)-FRНF имеют отличительную цветовую маркировку. Изоляция нулевых жил синего цвета, изоляция жил заземления двухцветная (зелёно-желтая). Цветовая маркировка сплошная или в виде одной или двух продольных полос. Изолированные жилы кабелей могут иметь цифровую маркировку. Изоляция жилы заземления и нулевой не маркируются.

Заказать

3. Изолированные жилы скручены.

4. Обмотка – поверх токопроводящих жил огнестойких кабелей (с индексами нг(В)-FRLSи нг(В) – FRHF) наложена обмотка из двух слюдосодержащих лент.

5. Экран общий – из фольгированного композиционного материала, а в кабелях марок КГМПЭмПнг (В)-FRНF – из медных луженых проволок, выполненный в виде оплетки. В кабелях марок, начинающихся с «КГМЭ….» поверх скрученных в пары или тройки изолированных жил наложен индивидуальный экран из фольгированного композиционного материала. Под экраном проложены две медные луженые контактные проволоки.

5. Внутренняя оболочка - из поливинилхлоридной композиции, не содержащей галогенов.

6. Броня - панцирная из стальных оцинкованных проволок для кабелей марок КГМПЭППнг(В)-FRHF, КГМЭПЭППнг(В)-FRHF, из стальных лент для кабелей марок КГМПЭБВнг (В)-FRНF, КГМЭПЭБВнг (В)-FRНF.

7. Наружная оболочка - из полимерной композиции, не содержащей галогенов. Оболочка чёрного цвета. Наружная оболочка кабелей для искробезопасных цепей с индексом нг-FRНF оранжевого цвета.

По требованию потребителя допускается изготовление токопроводящих жил из медных мягких луженых проволок, в этом случае к обозначению марки кабеля добавляется буква «л».

Число жил, пар и троек, номинальное сечение токопроводящих жил и номинальное переменное напряжение кабелей представлены в Справочно-технической информации

Технические характеристики

Вид климатического исполнения УХЛ, Т категория размещения 2-5 по ГОСТ 15150-69.

Диапазон температур эксплуатации - от 50 °С до - 50 °С,

Относительная влажность воздуха до 98 % при температуре до 35 ºС.

Кабели могут быть проложены без предварительного подогрева при температуре не ниже минус 15 ºС.

Минимальный радиус изгиба при монтаже не менее :

Кабели бронированные или в оплетке из стальных оцинкованных проволок 10d

Кабели небронированные 6d , где d – фактический наружный диаметр кабеля, мм

Длительно допустимая температура нагрева токопроводящих жил 70 ºС.

Электрическое сопротивление изоляции кабелей марок КГМППнг(В)-FRHF, КГМПЭмПнг(В)-FRHF пересчитанное на 1 км длины и температуру 20 ºC должно быть не менее 20 МОм.

Электрическое сопротивление изоляции кабелей марок КГМППнг(В)-FRHF, КГМПЭмПнг(В)-FRHF, пересчитанное на 1 км длины и температуру 70 ºC должно быть не менее 0,005 МОм.

Дымообразование при горении и тлении не приводит к снижению светопроницаемости в испытательной камере более чем на 40%

Срок службы кабелей не менее - 40 лет для кабелей

Гарантийный срок эксплуатации – 2 года. Гарантийный срок исчисляется с даты ввода кабелей в эксплуатацию, но не позднее 6 мес.с даты изготовления.

Показатели коррозионной активности продуктов дымогазовыделения при горении и тлении материалов изоляции, внутренней и наружной оболочек (для полимерной композиции, не содержащей галогенов) должны соответствовать :

Наименование показателя

Значение

 Содержание газов галогенсодержащих кислот
в пере-счете на HCl, мг/г, не более

 5,0

 Проводимость водного раствора с адсорбированными
 продуктами дымогазовыделения, мкСм/мм, не более

 10,0

 Показатель, pH (кислотное число),
не менее

4,3
