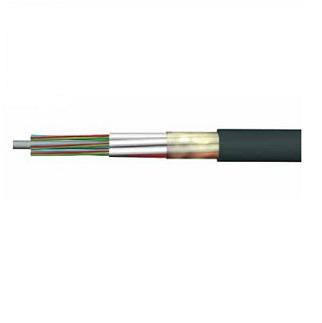

ОКЗ-М, ОКЗнг-М, ОКЗнг(С)-М ТУ3587-086-21059747-2011
1. Центральный силовой элемент – металлический или диэлектрический.
2. Оптическое волокно.
3. Оптический модуль - из полибутилентерефталата.
4. Оптические модули расположены вокруг ЦСЭ.
5. Гидрофобный компаунд или водоблокирующие нити и ленты.
6. Оболочка - из полиэтилена (для ОКЗнг-М и ОКЗнг(С)-М из материала, не распространяющего горение).
| Технические параметры | Значение параметра |
|
Стойкость к воздействию пониженной рабочей температуры среды, оС. - для кабелей, эксплуатируемых на открытом воздухе, - для кабелей для внутренней прокладки |
- 40 - 60 - 10 |
|
Стойкость к воздействию повышенной рабочей температуры среды, оС - для кабелей, прокладываемых в земле, - для кабелей, эксплуатируемых на открытом воздухе, - для кабелей для внутренней прокладки. |
50 70 50 |
|
Стойкость к циклической смене температур в диапазоне, оС: - кабели, прокладываемые в земле, - кабели, эксплуатируемые на открытом воздухе, - кабели внутренней прокладки. |
от - 40 до 50 от - 60 до 70 от - 10 до 50 |
|
Стойкость к воздействию повышенной относительной влажности воздуха до 98% |
при температуре 35 °С |
|
Кабели предназначены для прокладки (монтажа) при температуре, °С для подвесных кабелей °С. |
от - 10 до 40 от - 30 до 40 |
|
Минимальный радиус изгиба, номинальных диаметров кабеля |
20 |
|
Стойкость к воздействию плесневых грибов, росы, атмосферных осадков, инея, соляного тумана, солнечного излучения |
кабели, кроме марок ОКС |
|
Стойкость к вибрационным нагрузкам с ускорением 4 g в диапазоне частот от 10 Гц до 200 Гц |
да |
| Электрические характеристики | |
|
Электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на длину 1 км и температуру 20°С |
устанавливают по согласованию с заказчиком в соответствии с ГОСТ 22483-77 |
| Сопротивление изоляции цепи «броня-земля» неменее, МОмхкм | 2000 |
|
Сопротивление изоляции между токопроводящими жилами и металлическими конструктивнымиэлементами ОК не менее, МОм*км. |
10,0 |
|
Требования пожарной безопасности |
|
| Кабели в исполнении, не распространяющем горение, соответствуют требованиям | ГОСТ Р МЭК 60332-1-2-2007 |
| Кабели с пониженным дымо- и газовыделением (исполнение «LS») соответствуют требованиям | ГОСТ Р МЭК 61034-2-2005 |
|
Дымообразование кабелей с пониженным дымо- и газовыделением (исполнение «LS») не приводит к снижению светопроницаемости в испытательнойкамере |
не более чем на 50% |
|
Количество выделяемых газов галогенных кислот при горении и тлении материалов оболочек и защитного шланга кабелей с пониженным дымо- и газовыделением (исполнение «LS») в пересчете наHCl, не более, мг/г. |
140 |
|
Значение показателя токсичности продуктов горения полимерных материалов для оболочек и защитного шланга кабелей с пониженным дымо- и газовыделением (исполнение «LS») , не более, г/м3 |
40 |
| Кабели с пониженной коррозионной активностью продуктов дымо- и газовыделения (исполнение“HF”), соответствуют требованиям |
ГОСТ Р МЭК 60754-1-99 и ГОСТ Р МЭК 60754-2-99 |
|
Дымообразование кабелей с пониженной коррозионной активностью продуктов дымо- и газовыделения (исполнение “HF”), не приводит к снижению светопроницаемости в испытательной камере |
не более чем на 40%. |
|
Количество выделяемых газов галогенных кислот при горении и тлении материалов оболочек и защитного шланга кабелей с пониженной коррозионной активностью продуктов дымо- и газовыделения (исполнение “HF”) в пересчете наHCl, не более, мг/г. |
5 |
|
Значение показателя токсичности продуктов горения полимерных материалов для оболочек и защитногошланга кабелей с пониженной коррозионной активностью продуктов дымо- и газовыделения (исполнение “HF”), не более г/м3. |
40 |
|
Проводимость водного раствора с адсорбированными продуктами дымо- и газовыделения кабелей с пониженной коррозионной активностью продуктов дымо- и газовыделения (исполнение “HF”) , не менее, мкСм/мм. |
10 |
| Кислотное число (pH), не менее | 4,3 |
|
Надёжность |
|
| Срок службы кабелей не менее, лет | 25 |
|
Срок сохраняемости кабелей - при хранении в отапливаемых помещениях неменее, лет; - при хранении в полевых условиях под навесом – неменее, лет. |
15 10 |
|
Гарантийный срок эксплуатации, лет. |
2, не более 2,5 лет после отгрузки предприятием - изготовителем |
| Транспортирование и хранение | |
| Температура при транспортировании оптического кабеля, °С | от – 50 до 50 |
| Температура при хранении оптического кабеля наоткрытом воздухе под навесом, °С | от – 50 до 50 |
| Температура хранения в отапливаемых складских помещениях, °С | от 5 до 40 |
| Технические параметры | Значение параметра |
| Стойкость к статическим растягивающим усилиям, кН, не менее | от 1,5 до 7,0 |
| Стойкость кабелей к динамическим растягивающим усилиям | не менее чем на 15 % больше, чем к статическим. |
|
Стойкость к раздавливающим усилиям, кН/см, неменее |
от 0,2 до 0,4 |
| Водонепроницаемость при избыточном гидростатическом давлении, кПа | до 9,8 |
| Стойкость к ударным воздействиям с энергией, Дж, не менее | 5 |
| Количество оптических волокон в сердечнике, шт | от 1 до 288 |
