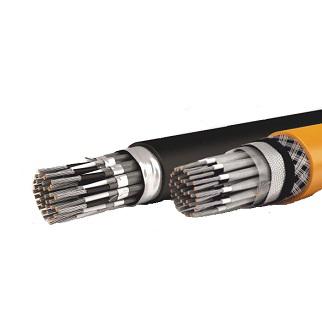

НИКИ-КУПсЭКУнг(А)-HF

1. Токопроводящая жила: из медных луженых проволок.

2. Изоляция: из термостойкого сшитого полиэтилена не содержащего галогенов.

3. Индивидуальный экран: медных луженных проволок (Э), медных проволок (Эм).

4. Обмотка сердечника: пленка ПЭТ-Э, по заказу Потребителя обмотка водоблокиру-
ющей лентой (-в).

5. Внутренняя оболочка: Полиуретан безгалогенный.

6. Броня: из стальных оцинкованных проволок (К).

7. Обмотка: пленка ПЭТ-Э.

Заказать

8. Наружная оболочка: полиуретан (У) безгалогенный.

Число и номинальное сечение элементов скрутки



Элемент скрутки

Число элементов скрутки

Номинальное сечение токопроводящих жил, мм2

Жила ()

1-61

0,35; 0,5; 0,75; 1,0; 1,2; 1,5; 2,5; 4,0

Пара ()

1-27

Тройка ()

1-19

Четверка ()

1-4

0,35; 0,5; 0,75; 1,0

Технические характеристики

Вид климатического исполнения В:

  • категория размещения 1 по ГОСТ 15150 (для кабелей с оболочкой из полимерных светостойких композиций)
  • категории размещения 2,3,4,5 по ГОСТ 15150.

Диапазон температур при эксплуатации:

для кабелей с оболочкой из полиуретана - от -60 °С до +100 °С,

для кабелей исполнений «ХЛ» и «нг(А)-ХЛ» - от -60 °С до +70 °С,

для кабелей исполнений «т» - от -50 °С до +100 °С,

остальные кабели - от -50 °С до +70 °С.

Кабели стойки к воздействию относительной влажности воздуха до 98 % при температуре окружающей среды до 35 °С.

Кабели выдерживают испытание напряжением 2000 В переменного тока 50 Гц в течение 1 мин.

Кабели с экранированными жилами, парами, тройками, четверками из металлической оплетки выдерживают испытание напряжением 1500 В переменного тока 50 Гц в течение 1 мин.

Электрическое сопротивление изоляции, пересчитанное на 1 км длины и температуру 20 °С, не менее, МОм, для кабелей с изоляцией из:

  • поливинилхлоридных пластикатов - 10
  • огнестойких материалов и полимерной композиции, не содержащей галогенов - 50
  • сшитого полиэтилена - 500

Электрическая емкость пар на длине 1м, не более, пФ -175

Кабели стойки к воздействию бензина и минерального масла.

Кабели стойки к воздействию солнечного излучения. Воздействие прямого солнечного излучения в течении всего срока службы не должно быть более 2000 ч.

По специальному заказу потребителя возможно изготовление кабелей с оболочкой из полимерных светостойких композиций, стойких к воздействию солнечного излучения в течении всего срока службы.

Огнестойкость кабелей с индексом «FR», не менее - 180 минут

Кабели исполнений «нг(А)-LS», «нг(А)-FRLS», «нг(А)-HF», «нг(А)-FRHF» обладают низким дымо- и газовыделением при горении и тлении в соответствии с ГОСТ 31565-2012.

Значение эквивалентного показателя токсичности продуктов горения - свыше 40 г/м3 до 120 г/м3 включительно.

Значения показателей коррозионной активности продуктов дымо- и газовыделения при горении и тлении материалов для кабелей с индексами «нг(А)-HF», «нг(А)-FRHF» соответствуют:

  • содержание газов галогенных кислот в пересчете на HCl, мг/г, не более - 5,0
  • проводимость водного раствора с адсорбированными продуктами дымо- и газовыделения, мкСм/мм, не более - 10,0
  • показатель рН (кислотное число), не менее - 4,3

Монтаж кабелей без предварительного подогрева производится при температуре, не ниже:

  • для остальных марок и исполнений - минус 15 °С.

Допустимый радиус изгиба при монтаже, не менее:

  • для небронированных кабелей - 3 наружных диаметров,
  • для бронированных кабелей - 6 наружных диаметров.

Строительная длина, не менее, м - 50

Срок службы, не менее, лет - 25

Гарантийный срок эксплуатации - 24 мес.

Гарантийный срок исчисляют с даты ввода кабелей в эксплуатацию, но не позднее 6 мес. с даты изготовления.

Коэффициент затухания и волновое сопротивление кабелей (справочное).

Частота, МГц

Коэффициент затуханиядБ/кмне более

Волновое сопротивлениеОм

1,0

30,0

75,0  +/-20

10,0

185,0

85,0  +/-20
