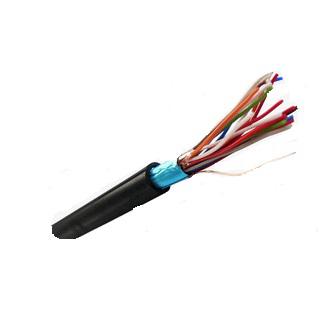

ТСВнг(А)-LS ТУ 16.К71-349-2005

1. Токопроводящие жилы - однопроволочные из медной мягкой круглой проволоки.

2. Изоляция – из поливинилхлоридного пластиката пониженной пожарнойопасности.

3. Скрутка - изолированные жилы скручены в пары или тройки однонаправленной скруткой.

4. Элементарные пучки, содержащие 5 или 10 пар (троек). На элементарный пучок наложена по открытой спирали скрепляющая обмотка из цветных синтетических нитей или лент.

5. Сердечник - скрученный однонаправленной скруткой. В наружном повиве сердечника имеется счетный и направляющий элементарные пучки, отличающиеся от остальных пучков цветом скрепляющей нити или ленты. Счетный элементарный пучок обмотан скрепляющей нитью или лентой красного цвета, направляющий - синего (зеленого) цвета.

Заказать

6. Поясная изоляция - из полиэтилентерефталатной ленты.

7. Экран - из фольгированного материала наложен спирально с перекрытием. Под экраном проложена медная луженая контактная проволока.

8. Оболочка - из поливинилхлоридного пластиката пониженной пожароопасности. Цвет оболочки серый или черный.

Технические характеристики

Вид климатического исполнения В, категория размещения 4 по ГОСТ 15150.

Диапазон температур эксплуатации -от -20°С до 50°С.

Относительная влажность при температуре до 35 °С - до 98%.

Монтаж кабеля должен производиться при температуре - не ниже - 10 °С.

Минимальный радиус изгиба кабеля - не менее 10 максимальных наружных диаметров.

Растягивающая нагрузка кабеля при прокладке и эксплуатации должна быть не более 50 Н/мм2 общего сечения токопроводящих жил.


Кабели не распространяют горение при групповой прокладке.

Дымообразование при горении и тлении не приводит к снижению светопроницаемости более чем на 50%.

Электрическое сопротивление токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру 20°С, Ом, не более, для жилы диаметром:

  • 0,4 мм - 148 Ом;
  • 0,5 мм - 95,9 Ом.

Электрическое сопротивление изоляции токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру 20°С для жилы диаметром:

  • 0,4 мм - не более 148 Ом;
  • 0,5 мм - не более 95,9 Ом.

Электрическое сопротивление изоляции токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру 20 оС - не менее 200 МОм.

Омическая асимметрия жил в рабочей паре - не более 2,0%.

Испытательное напряжение в течение 1 мин, приложенное между жилами и экраном:

  • постоянный ток - 1500 В;
  • переменный ток 0,05 кГц - 1000 В.

Электрическая емкость рабочих пар, пересчитанная на 1 км длины - не более - 100,0 нФ.

Коэффициент затухания пар, пересчитанный на температуру 200С для жилы диаметром: (справочная величина), не более для жилы диаметром:

  • 0,4 мм - 2,4 дБ/км;
  • 0,5 мм - 1,9 дБ/км.

Строительная длина - 200 м.

Срок службы кабеля при соблюдении условий транспортирования, хранения, прокладки (монтажа) и эксплуатации - 30 лет.

Гарантийный срок эксплуатации кабеля - 3 года.
