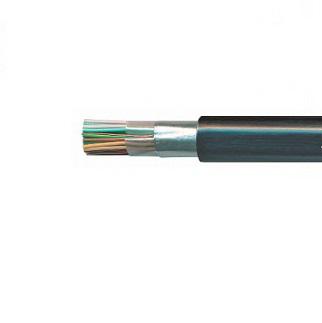

ТСВ, ТСВнг(А) ТУ 16.К71-005-87

1. Токопроводящая жила - из медной мягкой круглой проволоки.

2. Изоляция - из ПВХ пластиката.

3. Скрученная пара или тройка.

4. Скрученные элементарные пучки.

5. Скрученный сердечник.

6. Поясная изоляция - лента полиэтилентерефталатная.

7. Экран -фольгированный лавсан, под экраном проложена медная контактная проволока.

8. Оболочка -из ПВХ пластиката различных цветов, в кабелях марки ТСВнг(А) - из ПВХ пластиката пониженной горючести.

Заказать

Стоимость:

Наименование Ед. изм. Цена прайса,
руб. без НДС
ТСВ 103х2х0,4 200 В ТУ 16.К71-005-87 км 215 244,53
ТСВ 103х2х0,4 200 В ТУ 16.К71-005-87 км 216 407,82
ТСВ 103х2х0,5 200 В ТУ 16.К71-005-87 км 314 829,44
ТСВ 103х2х0,5 200 В ТУ 16.К71-005-87 км 316 193,89
ТСВ 10х2х0,4 200 В ТУ 16.К71-005-87 км 25 459,58
ТСВ 10х2х0,4 200 В ТУ 16.К71-005-87 км 25 795,74
ТСВ 10х2х0,5 200 В ТУ 16.К71-005-87 км 35 829,67
ТСВ 10х2х0,5 200 В ТУ 16.К71-005-87 км 35 437,27
ТСВ 16х2х0,4 200 В ТУ 16.К71-005-87 км 40 031,28
ТСВ 16х2х0,4 200 В ТУ 16.К71-005-87 км 40 398,21
ТСВ 16х2х0,5 200 В ТУ 16.К71-005-87 км 54 600,44
ТСВ 16х2х0,5 200 В ТУ 16.К71-005-87 км 55 011,81
ТСВ 20х2х0,4 200 В ТУ 16.К71-005-87 км 47 221,58
ТСВ 20х2х0,4 200 В ТУ 16.К71-005-87 км 47 632,95
ТСВ 20х2х0,5 200 В ТУ 16.К71-005-87 км 67 170,29
ТСВ 20х2х0,5 200 В ТУ 16.К71-005-87 км 66 727,55
ТСВ 30х2х0,4 200 В ТУ 16.К71-005-87 км 67 859,77
ТСВ 30х2х0,4 200 В ТУ 16.К71-005-87 км 67 370,11
ТСВ 30х2х0,5 200 В ТУ 16.К71-005-87 км 97 473,73
ТСВ 30х2х0,5 200 В ТУ 16.К71-005-87 км 98 063,10
ТСВ 41х2х0,4 200 В ТУ 16.К71-005-87 км 92 002,44
ТСВ 41х2х0,4 200 В ТУ 16.К71-005-87 км 91 320,63
ТСВ 41х2х0,5 200 В ТУ 16.К71-005-87 км 131 663,86
ТСВ 41х2х0,5 200 В ТУ 16.К71-005-87 км 130 927,55
ТСВ 5х2х0,4 200 В ТУ 16.К71-005-87 км 15 098,81
ТСВ 5х2х0,4 200 В ТУ 16.К71-005-87 км 14 829,02
ТСВ 5х2х0,5 200 В ТУ 16.К71-005-87 км 19 761,51
ТСВ 5х2х0,5 200 В ТУ 16.К71-005-87 км 20 055,83
ТСВнг(А) 103х2х0,4 200 В ТУ 16.К71-005-87 км 217 075,96
ТСВнг(А) 103х2х0,5 200 В ТУ 16.К71-005-87 км 316 913,10
ТСВнг(А) 10х2х0,4 200 В ТУ 16.К71-005-87 км 26 071,75
ТСВнг(А) 10х2х0,5 200 В ТУ 16.К71-005-87 км 36 151,08
ТСВнг(А) 16х2х0,4 200 В ТУ 16.К71-005-87 км 40 575,45
ТСВнг(А) 16х2х0,5 200 В ТУ 16.К71-005-87 км 55 195,75
ТСВнг(А) 20х2х0,4 200 В ТУ 16.К71-005-87 км 47 814,97
ТСВнг(А) 20х2х0,5 200 В ТУ 16.К71-005-87 км 67 376,16
ТСВнг(А) 25х2х0,4 200В ТУ 16.К73.134-2016 км 58 819,80
ТСВнг(А) 30х2х0,4 200 В ТУ 16.К71-005-87 км 68 099,04
ТСВнг(А) 30х2х0,5 200 В ТУ 16.К71-005-87 км 98 366,01
ТСВнг(А) 41х2х0,4 200 В ТУ 16.К71-005-87 км 92 332,68
ТСВнг(А) 41х2х0,5 200 В ТУ 16.К71-005-87 км 132 068,25
ТСВнг(А) 50х2х0,5 200В ТУ 16.К73.134-2016 км 157 351,97
ТСВнг(А) 5х2х0,4 200 В ТУ 16.К71-005-87 км 15 254,20
ТСВнг(А) 5х2х0,5 200 В ТУ 16.К71-005-87 км 20 281,45

Технические характеристики

Климатическое исполнение - УХЛ, а для кабеля марки ТСВ также Т, категории размещения 4 по ГОСТ 15150.

Диапазон температур эксплуатации - от -20°С до 50°С.

Относительная влажность воздуха при температуре до 35°С - до 98%.

Монтаж и прокладка кабелей производится при температуре - не ниже - 10°С.

Радиус изгиба - не менее 10 диаметров по оболочке.

Электрическое сопротивление ТПЖ:

  • для ТПЖ диаметром 0.4 мм - не более 148 Ом/км;
  • для ТПЖ диаметром 0.5 мм - не более 95 Ом/км.

Электрическое сопротивление изоляции ТПЖ - не менее 100 МОм/км.

Испытательное напряжение между жилами и экраном в течение 1 мин:

  • постоянного тока - не менее 1500 В;
  • переменного тока частотой 50 Гц - не менее 1000 В.

Электрическая емкость рабочих пар на длине 1 км (справочная величина) - не более 100 нФ.

Коэффициент затухания на частоте 1000 Гц и длине 1 км кабеля с ТПЖ диаметром (справочная величина):

  • 0.4 мм - не более 2.4 дБ;
  • 0.5 мм - не более 1.9 дБ.

Строительная длина кабелей - не менее 200 м.

Минимальный срок службы - 15 лет.

Гарантийный срок эксплуатации - 3 года.
