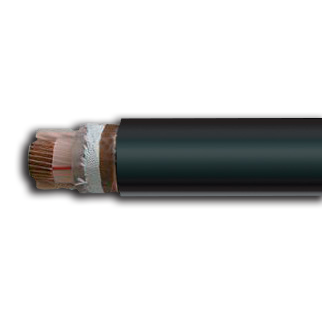

СПвПнг-HF, СПвПЭнг-HF ТУ 16.К01-56-2007.

1.Токопроводящая жила – из медных проволок ,соответствует ГОСТ 22483 классу не ниже 2
2. Изоляция – из сшитого полиэтилена. Изолированные жилы имеют отличительную цветовую или цифровую маркировку.
3. Скрутка – изолированные жилы многожильных кабелей скручены в кабель концентрическими повивами в одну или разные стороны.
4. Внутренняя оболочка - из полимерной композиции, не содержащей галогенов.
5. Экран – для кабелей марок СПвПЭнг-HF в виде обмотки из медных лент.
6. Наружная оболочка - из полимерной композиции, не содержащей галогенов. Оболочка черного или серого цвета.

Заказать

Технические характеристики

- Вид климатического исполнения ОМ и Т, категория размещения 2 и 5 по ГОСТ 15150
- Диапазон температур эксплуатации от - 40°С до + 45°С
- относительная влажность  воздуха  при температуре до  40°С  до 98%
- прокладка и монтаж кабелей без предварительно подогрева осуществляется при температуре не ниже минус 15°С

Радиус изгиба:

Наружный
диаметркабеля (D)

Радиус изгиба, наружных диаметров кабеля, для

Экранированных кабелей при

Неэкранированных кабелей при

монтаже

эксплуатации

монтаже

эксплуатации

До 25 вкл.

9D

6D

6D

4D

Св.25

9D

6D

9D

6D

- электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на 1 км длины и температуру 20 0С не более:

- значений, указанных в ГОСТ 22483 (при приемке и поставке);

- 110% значений, указанных в ГОСТ 22483 (на период эксплуатации и хранения)

- электрическое сопротивление изоляции, пересчитанное на 1 км длины и температуру 20 0С соответствует:

- при приемке и поставке – указанному в таблице;

- на период эксплуатации и хранения не менее 100 МОм.

Номинальное
сечение жил, мм2

Электрическое сопротивление
изоляции, МОм, не менее,

Номинальное
сечение жил, мм2

Электрическое
сопротивление
изоляции, МОм, не менее,

1,0

1500

50

450

1,5

1300

70

400

2,5

1100

95

400

4

950

120

400

6

800

150

350

10

650

185

350

16

550

240

350

25

550

300

350

35

450





- Длительно допустимая температура нагрева жил кабелей при эксплуатации не более 85°С
- Максимально допустимая температура при коротком замыкании не более 250°С.
- продолжительность короткого замыкания не должна превышать 1 с. При этом число циклов короткого замыкания не должно быть более 10 за весь срок службы кабелей.
-Кабели стойки к воздействию солнечной радиации, при эксплуатации кабели должны быть защищены (покраска, защита металлическим
или брезентовым кожухом или другим равноценным способом) от прямого воздействия солнечной радиации.
-Кабели стойки к воздействию морской воды. Допускается кратковременная (до 1000 ч) эксплуатация кабелей, стационарно проложенных,
в морской воде при температуре от минус 4 0С до 35 0С
-Кабели стойки к периодическому воздействию смазочных масел и дизельного топлива. Суммарное время воздействия за весь срок службы ,
не более 300 ч для масел, в том числе 100 ч для дизельного топлива.
- Кабели стойки к воздействию внешнего радиального гидростатического давления до 2 МПа (20 кгс/см2)
- Кабели стойки к воздействию вибрационных нагрузок в диапазоне частот от 2 до 100 Гц.
- Допускается воздействие паров серной кислоты с массовой концентрацией 2,0 мкг/м в течение времени не более 4 ч.
-Наружная оболочка кабелей стойка к растрескиванию.
- Кабели стойки к воздействию плесневых грибов.
-Дымообразование при горении и тлении кабелей не должно приводить к снижению светопроницаемости в испытательной камере белее чем на 50 %.

 - Значения показателей коррозионной активности продуктов дымо-газовыделения при горении и тлении материалов изоляции, внутренней и
наружной оболочек соответствуют указанным в таблице:

Наименование показателя

Значение

1. Содержание газов галогеносодержащих  кислот в пересчете на HCl, мг/г, не более

5,0

1. Проводимость водного раствора с адсорбированными продуктами дымогазовыделения, мкСм/мм, не более

10,0

3. Показатель рН (кислотное число), не менее

4,3

 -в процессе хранения и монтажа концы кабеля герметично заделаны.
- Срок службы кабелей не менее 30 лет при соблюдении требований по транспортированию, хранению, прокладке (монтажу) и эксплуатации.
- Гарантийный срок эксплуатации – 5 лет. Гарантийный срок исчисляется с даты ввода кабелей в эксплуатацию, но не позднее 6 мес.с даты изготовления.
- Строительная длина….не менее 125 м. Допускается поставка кабелей любыми длинами, согласованными с потребителем.
