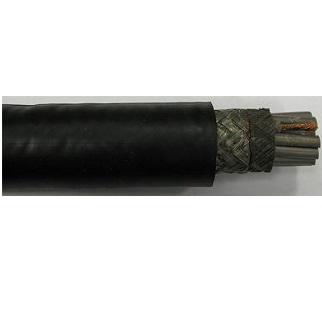

КСНРТ, КСНРТЭ, КГСНРТ, КГСНРТЭ, КСРТнг, КСРТЭнг, КГСРТнг, КГСРТЭнг ТУ 16.К01-56-2007

1. Токопроводящая жила – из медных проволок, соответствует ГОСТ 22483 классу не ниже:

  • 2 (для кабелей марок КСНРТ, КСНРТЭ, КСРТнг, КСРТЭнг)
  • 5 (для кабелей марок КГСНРТ, КГСНРТЭ, КГСРТнг, КГСРТЭнг )

На токопроводящие жилы номинальным сечением 16 мм2 и выше наложена полиэтилентерефталатная пленка. Токопроводящие жилы кабелей в тропическом исполнении изготовлены из медных проволок, луженных оловянно-свинцовым припоем.

Заказать

2. Изоляция – из этиленпропиленовой резины. Изолированные жилы имеют отличительную цветовую или цифровую маркировку.

3. Скрутка – изолированные жилы многожильных кабелей скручены в кабель концентрическими повивами в одну или разные стороны.

4. Обмотка – полимерная лента с перекрытием

5. Внутренняя оболочка - экструдированная

6. Экран – для кабелей марок КСНРТЭ, КГСНРТЭ , КСРТЭнг, КГСРТЭнг в виде оплетки или двухслойной (наложена в противоположные стороны) обмотки из медных луженых проволок.

7. Наружная оболочка - из резины.

Допускается для кабелей марок КСРТнг, КГСРТЭнг одновременное наложение внутренней и наружной оболочек.

Технические характеристики

  • Вид климатического исполнения ОМ и Т, категория размещения 2 и 5 по ГОСТ 15150
  • диапазон температур эксплуатации - от - 40°С до + 45°С
  • относительная влажность воздуха при температуре 40°С - до 98%
  • прокладка и монтаж кабелей без предварительно подогрева осуществляется при температуре не ниже - минус 15°С

Радиус изгиба:

Наружный диаметркабеля (D)

Радиус изгиба, наружных диаметров кабеля, для

Экранированных кабелей при

Неэкранированных кабелей при

монтаже

эксплуатации

монтаже

эксплуатации

До 25 вкл.

6

9

4

6

Св.25

6

9

6

9


Электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на 1 км длины и температуру 20 0С не более:

  • значений, указанных в ГОСТ 22483 (при приемке и поставке);
  • 110% значений, указанных в ГОСТ 22483 (на период эксплуатации и хранения)

Электрическое сопротивление изоляции, пересчитанное на 1 км длины и температуру 20 0С соответствует:

  • при приемке и поставке – указанному в таблице;
  • на период эксплуатации и хранения не менее 100 Ом.

Номинальное сечение жил, мм2

Электрическое сопротивление  изоляции, МОм, не менее,

Номинальное сечение жил, мм2

Электрическое сопротивление  изоляции, МОм, не менее,

1,0

1500

50

450

1,5

1300

70

450

2,5

1100

95

400

4

950

120

350

6

800

150

350

10

650

185

350

16

550

240

350

25

550

300

350

35

450






Длительно допустимая температура нагрева жил кабелей при эксплуатации не более 85°С

Максимально допустимая температура при коротком замыкании не более 250°С.

Продолжительность короткого замыкания не должна превышать 1 с. При этом число циклов короткого замыкания не должно быть более 10 за весь срок службы кабелей.

Кабели стойки к воздействию солнечной радиации, при эксплуатации кабели должны быть защищены (покраска, защита металлическим или брезентовым кожухом или другим равноценным способом) от прямого воздействия солнечной радиации.

Кабели стойки к воздействию морской воды. Допускается кратковременная (до 1000 ч) эксплуатация кабелей, стационарно проложенных, в морской воде при температуре от минус 4 0С до 35 0С

Кабели стойки к периодическому воздействию смазочных масел и дизельного топлива. Суммарное время воздействия за весь срок службы , не более 300 ч для масел, в том числе 100 ч для дизельного топлива.

Кабели стойки к воздействию внешнего радиального гидростатического давления до - 5 МПа (50 кгс/см2)

Кабели стойки к воздействию вибрационных нагрузок в диапазоне частот от 2 до 100 Гц.

Допускается воздействие паров серной кислоты с массовой концентрацией 2,0 мкг/м в течение времени не более 4 ч.

В процессе хранения и монтажа концы кабеля герметично заделаны.

Срок службы кабелей не менее 30 лет при соблюдении требований по транспортированию, хранению, прокладке(монтажу) и эксплуатации.

Гарантийный срок эксплуатации – 5 лет. Гарантийный срок исчисляется с даты ввода кабелей в эксплуатацию, но не позднее 6 мес.с даты изготовления.
