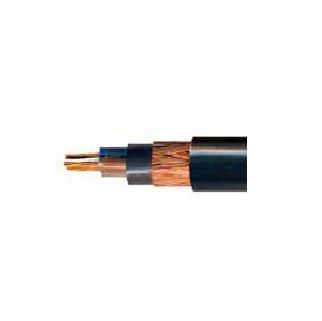

КНРЭк ГОСТ 7866.2-76

1. Токопроводящая жила - медная, круглая, многопроволочная; соответствует классу 3 - сечением 1.0-4.0 мм2, классу 2 - сечением 6-400 мм2 .
2. Разделительный слой - допускается наложение синтетических пленок по токопроводящим жилам (под изоляцию) кабелей.
3. Изоляция - из изоляционной резины.
4. Скрутка - изолированные жилы кабелей скручены в кабель концентрическими повивами в разные стороны, допускается скрутка изолированных жил концентрическими повивами в одну сторону. Изолированные жилы двухжильных кабелей сечением до 4мм2 включительно допускается располагать параллельно. В каждом повиве кабелей с сечением жилы до 2.5 мм2 включительно имеются счетная жила и жила направления. При скрутке изолированных жил в кабель допускается применение в качестве заполнения резинового шнура.

Заказать

5. Разделительный слой - по изоляции одножильных кабелей и наружному повиву изолированных жил кабелей наложена обмотка из одной синтетической пленки.
6. Внутренняя оболочка - из ПВХ пластиката, допускается из резины.
7. Экран - поверх внутренней оболочки из медных проволок диаметром не более 0.3 мм, выполненный в виде двухслойной обмотки
или оплетки плотностью не менее 80 %. Экран кабелей может быть выполнен из медной ленты толщиной не более 0.15 мм в виде обмотки с перекрытием не менее 25%

8. Разделительный слой - поверх обмотки проволок, оплетки или обмотки из медной ленты допускаются ленты из синтетической пленки.
9. Наружная оболочка - накладывается из ПВХ пластиката поверх обмотки проволок или оплетки или обмотки из синтетической пленки.

Технические характеристики

Вид климатического исполнения ОМ по ГОСТ 15150

диапазон температур эксплуатацииот + 45°С до - 40°С
Прокладка и монтаж кабелей без предварительного нагрева должен производиться при температурене ниже - 15°С
Относительная влажность воздуха при температуре: + 35 °С до 100 %
Кабели стойки к вибрационным нагрузкам и одиночным ударным нагрузкам
Кабели стойки к воздействию морской воды
Кабели не распространяют горение при одиночной прокладке
Радиус изгиба при монтаже кабелей неподвижной прокладки должен бытьне менее 5 наружных диаметров кабеля
Радиус изгиба при монтаже кабелей в труднодоступных местах должен бытьне менее 3
наружных диаметров кабеля при числе изгибов не более двух в одном месте
Кабели выдерживают испытание переменным напряжением: 2500 В
Электрическое сопротивление изоляции при температуре + 20°С составляетне менее 120 МОм·км
Длительно допустимая температура на токопроводящей жиле должна быть не более: + 75°
Строительная длина кабелей составляет не менее 125 м
Гарантийный срок эксплуатации: 5 лет со дня ввода кабеля в эксплуатацию
Суммарное время срока службы и  срок а сохраняемости не менее  25 лет.
