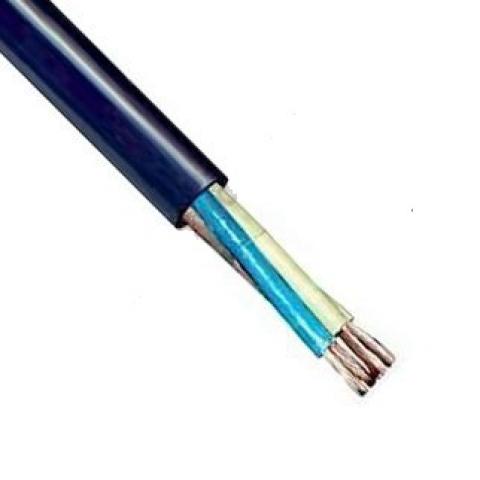

КНРЭ ГОСТ 7866.1-76

1. Токопроводящая жила - медная, круглая, многопроволочная; соответствует классу 3 - сечением 1.0-4.0 мм2, классу 2 - сечением 6-400 мм2 .
2. Разделительный слой - допускается наложение синтетических пленок по токопроводящим жилам (под изоляцию) кабелей.
3. Изоляция - из изоляционной резины
4. Скрутка - изолированные жилы кабелей скручены в кабель концентрическими повивами в разные стороны, допускается скрутка изолированных жил концентрическими повивами в одну сторону. Изолированные жилы двухжильных кабелей сечением до 4мм2 включительно допускается располагать параллельно. В каждом повиве кабелей с сечением жилы до 2.5 мм2 включительно имеются счетная жила и жила направления. При скрутке изолированных жил в кабель допускается применение в качестве заполнения резинового шнура.

Заказать

5. Разделительный слой - по изоляции одножильных кабелей и наружному повиву изолированных жил кабелей наложена обмотка из одной
синтетической пленки. Допускается изготовление кабелей без наложения пленки.

6. Оболочка - из маслостойкой резины, не распространяющей горение,
7. Экран - поверх оболочки в виде оплетки плотностью не менее 80 %, выполненный из медных проволок номинальным
диаметром не более 0.3 мм, луженых оловянно-свинцовым припоем с содержанием олова не менее 40 %.

Технические характеристики

Вид климатического исполнения ОМ по ГОСТ 15150

Диапазон температур эксплуатации:  от + 45°С до - 40°С
Прокладка и монтаж кабелей без предварительного нагрева должен производиться при температурене ниже - 15°С
Относительная влажность воздуха при температуре + 35°С до 100%
Кабели стойки к вибрационным нагрузкам и одиночным ударным нагрузкам
Кабели стойки к воздействию морской воды
Кабели не распространяют горение при одиночной прокладке
Кабели стойки к периодическому воздействию смазочных масел и дизельного топлива
Радиус изгиба при монтаже кабелей неподвижной прокладки должен бытьне менее 5 наружных диаметров кабеля
Радиус изгиба при монтаже кабелей в труднодоступных местах должен бытьне менее 3 наружных
диаметров кабеля при числе изгибов не более двух в одном месте
Кабели выдерживают испытание переменным напряжением: 2500 В
Электрическое сопротивление изоляции при температуре + 20°С составляетне менее 100 МОм·км
Длительно допустимая температура на токопроводящей жиле должна быть не более: + 65°
Строительная длина кабелей составляет не менее 125 м
Гарантийный срок эксплуатации: 5 лет со дня ввода кабеля в эксплуатацию
Минимальный срок службы: 25 лет
