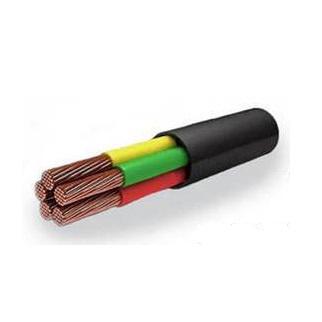

КНР ГОСТ 7866.1-76
1. Токопроводящая жила - медная, круглая, многопроволочная; соответствует классу 3 - сечением от 1.0 до 4.0 мм2, классу 2 - сечением от 6 до 400 мм2.
2. Разделительный слой - допускается наложение синтетических пленок по токопроводящим жилам (под изоляцию) кабелей.
3. Изоляция - из изоляционной резины.
4. Скрутка - изолированные жилы кабелей скручены в кабель концентрическими повивами в разные стороны, допускается скрутка изолированныхжил концентрическими повивами в одну сторону. Изолированные жилы двухжильных кабелей сечением до 4 мм2 включительно допускается располагать параллельно. В каждом повиве кабелей с сечением жилы до 2.5 мм2 включительно имеются счетная жила и жила направления.
ЗаказатьПри скрутке изолированных жил в кабель допускается применение в качестве заполнения резинового шнура. В обозначение марок кабелей, имеющих
отличительную маркировку каждой жилы(цифровую или цветовую), добавляют букву «Ц».
5. Разделительный слой - по изоляции одножильных кабелей и наружному повиву изолированных жил кабелей наложена обмотка из одной синтетической пленки.
Допускается продольное наложение синтетической пленки. Допускается изготовление кабелей без наложения пленки.
6. Оболочка - из маслостойкой резины, не распространяющей горение.
Стоимость:
| Наименование | Ед. изм. | Цена прайса, руб. без НДС |
| КНР 10х1 690В ГОСТ 7866.1-76 | км | 159 976,30 |
| КНР 10х1,5 690В ГОСТ 7866.1-76 | км | 197 545,23 |
| КНР 10х2,5 690В ГОСТ 7866.1-76 | км | 267 820,71 |
| КНР 12х1 690В ГОСТ 7866.1-76 | км | 173 169,09 |
| КНР 12х1,5 690В ГОСТ 7866.1-76 | км | 216 288,36 |
| КНР 12х2,5 690В ГОСТ 7866.1-76 | км | 297 447,21 |
| КНР 14х1 690В ГОСТ 7866.1-76 | км | 190 613,90 |
| КНР 14х1,5 690В ГОСТ 7866.1-76 | км | 239 947,90 |
| КНР 14х2,5 690В ГОСТ 7866.1-76 | км | 332 554,69 |
| КНР 16х1 690В ГОСТ 7866.1-76 | км | 208 599,53 |
| КНР 16х1,5 690В ГОСТ 7866.1-76 | км | 264 240,08 |
| КНР 16х2,5 690В ГОСТ 7866.1-76 | км | 369 395,85 |
| КНР 19х1 690В ГОСТ 7866.1-76 | км | 234 300,29 |
| КНР 19х1,5 690В ГОСТ 7866.1-76 | км | 299 050,80 |
| КНР 19х2,5 690В ГОСТ 7866.1-76 | км | 422 161,20 |
| КНР 1х1 690В ГОСТ 7866.1-76 | км | 29 441,41 |
| КНР 1х1,5 690В ГОСТ 7866.1-76 | км | 33 404,90 |
| КНР 1х10 690В ГОСТ 7866.1-76 | км | 106 092,40 |
| КНР 1х120 690В ГОСТ 7866.1-76 | км | 797 968,19 |
| КНР 1х150 690В ГОСТ 7866.1-76 | км | 977 142,19 |
| КНР 1х16 690В ГОСТ 7866.1-76 | км | 144 655,29 |
| КНР 1х185 690В ГОСТ 7866.1-76 | км | 1 201 388,26 |
| КНР 1х2,5 690В ГОСТ 7866.1-76 | км | 40 759,46 |
| КНР 1х25 690В ГОСТ 7866.1-76 | км | 202 874,46 |
| КНР 1х300 690В ГОСТ 7866.1-76 | км | 1 934 209,85 |
| КНР 1х35 690В ГОСТ 7866.1-76 | км | 260 441,20 |
| КНР 1х4 690В ГОСТ 7866.1-76 | км | 51 207,02 |
| КНР 1х50 690В ГОСТ 7866.1-76 | км | 351 682,71 |
| КНР 1х6 690В ГОСТ 7866.1-76 | км | 74 291,21 |
| КНР 1х70 690В ГОСТ 7866.1-76 | км | 482 955,16 |
| КНР 1х95 690В ГОСТ 7866.1-76 | км | 647 938,30 |
| КНР 24х1 690В ГОСТ 7866.1-76 | км | 295 971,53 |
| КНР 24х1,5 690В ГОСТ 7866.1-76 | км | 379 219,50 |
| КНР 24х2,5 690В ГОСТ 7866.1-76 | км | 536 394,24 |
| КНР 27х1 690В ГОСТ 7866.1-76 | км | 314 809,13 |
| КНР 27х1,5 690В ГОСТ 7866.1-76 | км | 406 218,52 |
| КНР 27х2,5 690В ГОСТ 7866.1-76 | км | 579 955,02 |
| КНР 2х1 690В ГОСТ 7866.1-76 | км | 57 128,50 |
| КНР 2х1,5 690В ГОСТ 7866.1-76 | км | 66 550,28 |
| КНР 2х10 690В ГОСТ 7866.1-76 | км | 236 654,51 |
| КНР 2х120 690В ГОСТ 7866.1-76 | км | 1 817 186,23 |
| КНР 2х16 690В ГОСТ 7866.1-76 | км | 328 804,58 |
| КНР 2х2,5 690В ГОСТ 7866.1-76 | км | 83 908,46 |
| КНР 2х25 690В ГОСТ 7866.1-76 | км | 466 103,93 |
| КНР 2х35 690В ГОСТ 7866.1-76 | км | 597 811,97 |
| КНР 2х4 690В ГОСТ 7866.1-76 | км | 108 335,16 |
| КНР 2х50 690В ГОСТ 7866.1-76 | км | 779 879,42 |
| КНР 2х6 690В ГОСТ 7866.1-76 | км | 160 553,00 |
| КНР 2х70 690В ГОСТ 7866.1-76 | км | 1 100 364,12 |
| КНР 2х95 690В ГОСТ 7866.1-76 | км | 1 479 756,83 |
| КНР 30х1 690В ГОСТ 7866.1-76 | км | 338 648,94 |
| КНР 30х1,5 690В ГОСТ 7866.1-76 | км | 439 442,10 |
| КНР 30х2,5 690В ГОСТ 7866.1-76 | км | 654 771,10 |
| КНР 33х1 690В ГОСТ 7866.1-76 | км | 363 829,04 |
| КНР 33х1,5 690В ГОСТ 7866.1-76 | км | 473 515,31 |
| КНР 33х2,5 690В ГОСТ 7866.1-76 | км | 707 669,90 |
| КНР 37х1 690В ГОСТ 7866.1-76 | км | 396 317,73 |
| КНР 37х1,5 690В ГОСТ 7866.1-76 | км | 518 103,65 |
| КНР 37х2,5 690В ГОСТ 7866.1-76 | км | 776 612,32 |
| КНР 3х1 690В ГОСТ 7866.1-76 | км | 64 213,30 |
| КНР 3х1,5 690В ГОСТ 7866.1-76 | км | 76 516,69 |
| КНР 3х10 690В ГОСТ 7866.1-76 | км | 299 521,70 |
| КНР 3х120 690В ГОСТ 7866.1-76 | км | 2 498 233,38 |
| КНР 3х150 690В ГОСТ 7866.1-76 | км | 3 073 688,66 |
| КНР 3х16 690В ГОСТ 7866.1-76 | км | 425 764,43 |
| КНР 3х185 690В ГОСТ 7866.1-76 | км | 3 882 296,28 |
| КНР 3х2,5 690В ГОСТ 7866.1-76 | км | 99 265,90 |
| КНР 3х25 690В ГОСТ 7866.1-76 | км | 617 742,39 |
| КНР 3х35 690В ГОСТ 7866.1-76 | км | 801 116,66 |
| КНР 3х4 690В ГОСТ 7866.1-76 | км | 131 703,36 |
| КНР 3х50 690В ГОСТ 7866.1-76 | км | 1 051 763,81 |
| КНР 3х6 690В ГОСТ 7866.1-76 | км | 198 790,67 |
| КНР 3х95 690В ГОСТ 7866.1-76 | км | 2 021 424,53 |
| КНР 4х1 690В ГОСТ 7866.1-76 | км | 74 199,82 |
| КНР 4х1,5 690В ГОСТ 7866.1-76 | км | 89 735,85 |
| КНР 4х2,5 690В ГОСТ 7866.1-76 | км | 118 678,33 |
| КНР 5х1 690В ГОСТ 7866.1-76 | км | 87 395,79 |
| КНР 5х1,5 690В ГОСТ 7866.1-76 | км | 106 144,98 |
| КНР 5х2,5 690В ГОСТ 7866.1-76 | км | 154 370,77 |
| КНР 7х1 690В ГОСТ 7866.1-76 | км | 103 671,96 |
| КНР 7х1,5 690В ГОСТ 7866.1-76 | км | 141 139,00 |
| КНР 7х2,5 690В ГОСТ 7866.1-76 | км | 189 486,27 |
Технические характеристики
Вид климатического исполнения ОМ по ГОСТ 15150
- Диапазон температур эксплуатации от 450 С до - 400 С
- Прокладка и монтаж кабелей без предварительного нагрева должен производиться при температуре не ниже -15 °С
- Относительная влажность воздуха при температуре 350 С до 100%
- Кабели стойки к вибрационным нагрузкам и одиночным ударным нагрузкам
- Кабели стойки к воздействию морской воды
- Кабели не распространяют горение при одиночной прокладке
- Кабели стойки к периодическому воздействию смазочных масел и дизельного топлива
- Радиус изгиба при монтаже кабелей неподвижной прокладки, не менее 5 наружных диаметров кабеля
- Радиус изгиба при монтаже кабелей в труднодоступных местах, не менее 3 наружных диаметров кабеля
при числе изгибов не более двух в одномместе
- Кабели выдерживают испытание переменным напряжением 2500 В
- Электрическое сопротивление изоляции пересчитанное на 1 км длины при температуре 20°С, не менее 100 М0м
- Длительно допустимая температура на токопроводящей жиле, не более 65 °С
-Строительная длина кабелей, не менее 125 м
- Минимальный срок службы 25 лет
- Гарантийный срок эксплуатации 5 лет со дня ввода кабеля в эксплуатацию.
