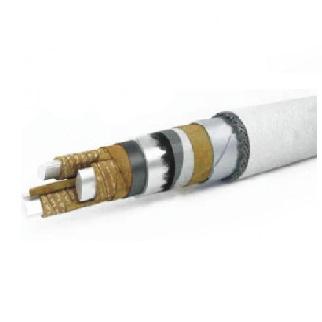

ААБНЛГ-1
1. Алюминиевая токопроводящая жила:
- однопроволочная (класс 1) сечением 25-240 кв. мм. - "ож",
- многопроволочная (класс 2) сечением 70-240 кв. мм.;
2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
маркировка жил:
- цифровая: 1, 2, 3, 4,
- цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
3. Заполнение из бумажных жгутов;
4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
6. Алюминиевая оболочка;
7. Подушка из битума, пленок ПЭТ и ПВХ, стеклянной пряжи из штапелированного волокна;
8. Броня из стальных оцинкованных лент.
Область применения
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.
Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на открытом воздухе, в сухих помещениях, в сырых, частично затапливаемых помещениях со слабой, средней и высокой коррозионной активностью, а также каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, на технологических эстакадах и по мостам, при наличии опасности механических повреждений в ходе эксплуатации. Кабели применяются для прокладки в пожароопасных помещениях и взрывоопасных зонах класса В-Iб, В-IIа. Кабели не распространяют горение при прокладке в пучках (нормы МЭК 60332-3 категория А). Кабели с нестекающим изоляционным пропиточным составом (ЦААБнлГ) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней. Кабели могут использоваться в местах подверженных вибрации.
Срок службы кабелей - не менее 30 лет.
| Сечение жил, кв. мм | Строительная длина, м |
| до 70 | 300-450 |
| 95 и 120 | 250-400 |
| 150 и более | 200-350 |
Технические характеристики
| Влажность воздуха при 35° C [%] | 98 |
| Гарантийный срок эксплуатации [месяц] | 54 |
| Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] | 4 |
| Максимальная рабочая температура жилы при перегрузке [°С] | 105 |
| Максимальная рабочая температура жилы [°С] | 80 |
| Монтаж при температуре, не ниже [°C] | 0 |
| Номинальное переменное напряжение частотой 50 Гц [кВ] | 1 |
| Номинальное постоянное напряжение [кВ] | 2.5 |
| Радиус изгиба кабелей [наружных диаметров] | 25 |
| Разность уровней, не более [м] | 25 |
| Температура окружающей среды, верхний предел [°C] | +50 |
| Температура окружающей среды, нижний предел [°C] | -50 |
| Электрическое сопротивление изоляции, не менее [МОм*км] | 100 |
