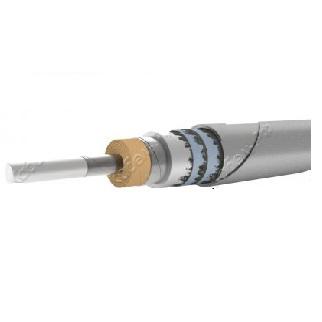

ААБЛЭ-110
1. Алюминиевая однопроволочная токопроводящая жила сечением 50 кв.мм;
2. Экран из кашированной фольги;
3. Фазная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом;
4. Экран из кашированной фольги;
5. Алюминиевая оболочка;
6. Подушка из битума, пленки ПВХ и крепированной бумаги;
7. Броня из стальных лент;
8. Наружный покров из стеклянной пряжи и мела.
Область применения:
Кабель предназначен для передачи электрической энергии к электрофильтрам при выпрямленном напряжении 110 кВ.
Кабель предназначен для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабель предназначен для прокладки в земле (траншеях), если кабель не подвергается растягивающим усилиям в процессе эксплуатации.
Минимальная наработка кабеля — не менее 100000 часов. Срок службы — не менее 25 лет.
Технические характеристики
| Влажность воздуха при 35° C [%] | 98 |
| Выпрямленное напряжение [кВ] | 110 |
| Гарантийный срок эксплуатации [месяц] | 54 |
| Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] | 88 |
| Монтаж при температуре, не ниже [°C] | 0 |
| Радиус изгиба кабелей [наружных диаметров] | 25 |
| Разность уровней, не более [м] | 40 |
| Строительная длина, не менее [м] | 100 |
| Температура окружающей среды, верхний предел [°C] | +50 |
| Температура окружающей среды, нижний предел [°C] | -50 |
| Электрическое сопротивление изоляции, не менее [МОм*км] | 200 |
