ААБЛ-10

Кабель силовой в БПИ 1-110 кВ ААБЛ-10: расшифровка, конструтивные элементы, сферы использования

Кабель АААБЛ-10 способен передавать электрическую энергию в сетях с напряжением до десяти киловольт с частотой пятьдесят двадцать четыре киловольт – на напряжение постоянного тока (соответственно, в два и четыре разе больше переменного). При этом аабл 3х240 с двумя сечениями из алюминия по полтора квадратных миллиметра применяется для метро, ж/д-полотен, для наземного городского электрического транспорта, то есть для электрифицированных транспортных средств.

Расшифровка

- А - проводящая жила из алюминия,
- А - оболочка из алюминия,
- Б – бронирован кабель двумя лентами из стали,
- Л – подушка оснащена особой лентой из лавсана.

Заказать

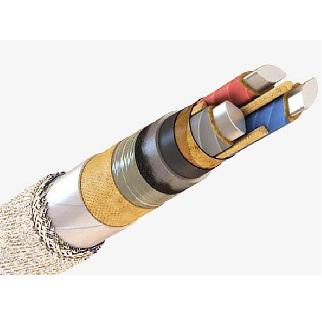

Конструктивные элементы

  • Проводящая жила из алюминия:1-проволочная (первый класс) сечением двадцать пять-двести сорок квадратных миллиметров;многопроволочная (первого или второго класса) сечением семьдесят-восемьсот квадратных миллиметров.
  • Изоляция из бумаги фазного типа, которая пропиталась специальной нестекающей пропиточной смесью. Жилы обозначаются цифрами: от одного до четырех; цветом: белым либо желтым, зеленым либо синим, красным либо малиновым, коричневым либо черным.
  • Начинка из жгутов, изготовленных из бумаги.
  • Изоляция из бумаги поясного типа, которая пропиталась специальной нестекающей пропиточной смесью.
  • Бумажный экран, способный проводить электричество, для проводов на напряжение от шести киловольт и более.
  • Оболочка из алюминия.
  • Подушка из битума, поливинилхлоридной пленки, креповой бумаги.
  • Бронированная защита из лент, сделанных из стали.
  • Внешняя оболочка аабл 3х35 из пряжи, изготовленной из стекла или из лубяных волокон, на которую нанесен слой, оберегающий провод от слипания.

Сфера эксплуатации

Обычно аабл 3х95 используется в умеренных и холодных климатических зонах (от минус пятидесяти до плюс пятидесяти градусов по Цельсию). Относительная влажность воздуха при тридцати пяти градусах – девяносто восемь процентов. Минимальный радиус изгиба – двадцать пять наружных диаметров.

Описываемая кабельная продукция может быть проложена в грунте (в траншеях) с низким уровнем коррозийной активности. Монтаж производится в тех участках почвы, в которых нет риска возникновения блуждающих токов. Важно, чтобы аабл 3х70 не подвергался нагрузкам на растягивание, которые могут нанести вред бронированной защите из стальных лент и экрану. Проводка аабл 3х185 может осуществляться без заранее произведенного подогрева в условиях температурного режима от нуля градусов и выше. И аабл 3х150, пропитанные специальной нестекаемой смесью, без использования особых приспособлений (к примеру, стопорных муфт) рассчитаны для проводки на трассах с перепадом высоты между верхней и нижней точками расположения кабеля не больше пятнадцати метров.
Эксплуатационный срок составляет, по крайней, тридцать лет. Данный срок может быть увеличен, что будет зависеть от технического состояния, в котором находится аабл 3х50.

Сечение жил, кв. мм Строительная длина, м
до 70 300-450
95 и 120 250-400
150 и более 200-350

Технические характеристики

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 54
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 25
Максимальная рабочая температура жилы при перегрузке [°С] 80
Максимальная рабочая температура жилы [°С] 60
Монтаж при температуре, не ниже [°C] 0
Номинальное переменное напряжение частотой 50 Гц [кВ] 10
Номинальное постоянное напряжение [кВ] 25
Радиус изгиба кабелей [наружных диаметров] 25
Разность уровней, не более [м] 15
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Электрическое сопротивление изоляции, не менее [МОм*км] 200

Как купить силовой кабель АААБЛ 3х240, 3х95, 3х70, 3х185, 3х50, 3х150, 3х35 у нас

Выберите необходимую продукцию и отправьте нам небольшую заявку на ее приобретение. Для этого вы можете воспользоваться нашей электронной почтой или формой для заказа (кнопка "Заказать"). Также вы можете нам позвонить для оформления заявки по телефону, указанному в верхней части сайта.
