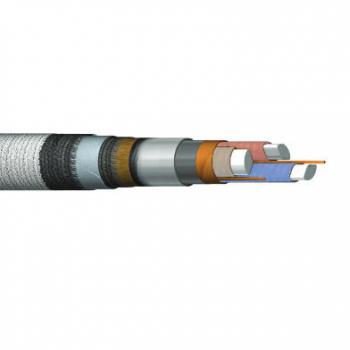

ААБ2ЛШП-10

1. Алюминиевая токопроводящая жила:

  • однопроволочная (класс 1) сечением 25-240 кв. мм.,
  • многопроволочная (класс 2) сечением 70-240 кв. мм.;

2. Фазная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом;
маркировка жил:

  • цифровая: 1, 2, 3, 4,
  • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;

3. Заполнение из бумажных жгутов;
4. Поясная бумажная изоляция, пропитанная вязким изоляционным составом;

Заказать

5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
6. Алюминиевая оболочка;
7. Подушка из битума, пленки ПВХ и крепированной бумаги;
8. Броня из стальных лент;
9. Подслой из битума и пленки ПЭТ;
10. Наружный покров из полиэтилена высокого давления.

Область применения

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации в земле (траншеях) с высокой коррозионной активностью с отсутствием блуждающих токов, если в процессе эксплуатации кабели не подвергаются растягивающим усилиям.

Срок службы кабелей - не менее 30 лет.

Строительная длина, [м]

  сечение жил до 70 кв.мм.

300-450

  сечение жил 95 и 120 кв.мм.

250-400

  сечение жил 150 кв.мм. и более

200-350

Технические характеристики

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 54
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 25
Максимальная рабочая температура жилы при перегрузке [°С] 80
Максимальная рабочая температура жилы [°С] 60
Монтаж при температуре, не ниже [°C] 0
Номинальное переменное напряжение частотой 50 Гц [кВ] 10
Номинальное постоянное напряжение [кВ] 25
Радиус изгиба кабелей [наружных диаметров] 25
Разность уровней, не более [м] 15
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Электрическое сопротивление изоляции, не менее [МОм*км] 200
