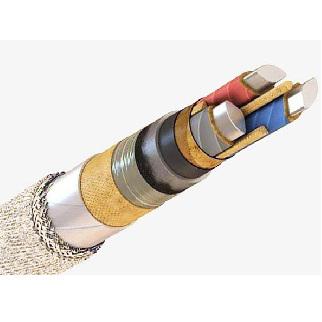

ААБ2Л-10
1. Алюминиевая токопроводящая жила:
- однопроволочная (класс 1) сечением 25-240 кв. мм.,
- многопроволочная (класс 1 или 2) сечением 70-800 кв. мм.;
2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
маркировка жил:
- цифровая: 1, 2, 3, 4,
- цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
3. Заполнение из бумажных жгутов;
4. Поясная бумажная изоляция пропитанная вязким или нестекающим изоляционным пропиточным составом;
5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
6. Алюминиевая оболочка;
7. Подушка из битума, пленки ПВХ и крепированной бумаги;
8. Броня из стальных лент;
9. Наружный покров из стеклянной или кабельной пряжи и покрытие предохраняющее кабель от слипания.
Область применения
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц. Кабели с двумя медными контрольными жилами сечением 1,5 кв.мм предназначены для сетей электрофицированного транспорта.
Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации в земле (траншеях) с низкой и средней коррозионной активностью с наличием блуждающих токов, и со средней и высокой коррозионной активностью с отсутствием блуждающих токов, если в процессе эксплуатации кабели не подвергаются растягивающим усилиям.
Срок службы кабелей - не менее 30 лет.
| Сечение жил, кв. мм | Строительная длина, м |
| до 70 | 300-450 |
| 95 и 120 | 250-400 |
| 150 и более | 200-350 |
Технические характеристики
| Влажность воздуха при 35° C [%] | 98 |
| Гарантийный срок эксплуатации [месяц] | 54 |
| Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] | 25 |
| Максимальная рабочая температура жилы при перегрузке [°С] | 80 |
| Максимальная рабочая температура жилы [°С] | 60 |
| Монтаж при температуре, не ниже [°C] | 0 |
| Номинальное переменное напряжение частотой 50 Гц [кВ] | 10 |
| Номинальное постоянное напряжение [кВ] | 25 |
| Радиус изгиба кабелей [наружных диаметров] | 25 |
| Разность уровней, не более [м] | 15 |
| Температура окружающей среды, верхний предел [°C] | +50 |
| Температура окружающей среды, нижний предел [°C] | -50 |
| Температура токопроводящих жил при коротком замыкании [°С] | 200 |
| Электрическое сопротивление изоляции, не менее [МОм*км] | 200 |
