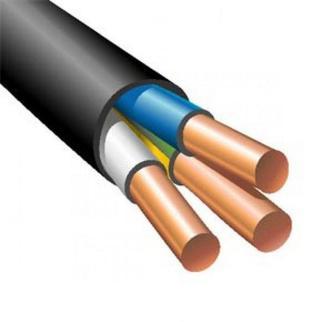

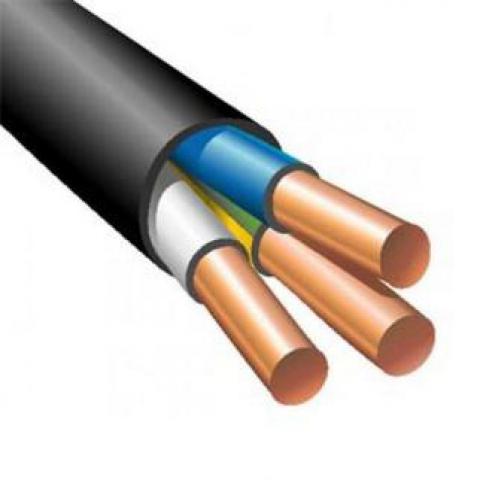

ВВГнг(А)-LSLTx, ВВГ-Пнг(А)-LSLTx, АВВГнг(А)-LSLTx, ВБШвнг(А)-LSLTx, АВБШвнг(А)-LSLTx, ВВГЭнг(А)-LSLTx, АВВГЭнг(А)-LSLTx, ВВГнг(А)-FRLSLTx, ВВГЭнг(А)-FRLSLTx, ВБШвнг(А)-FRLSLTx, ВВГ-Пнг(А)-FRLSLTx до 1 кВ ТУ 16-705.496-2011
1. Токопроводящая жила – медная или алюминиевая (кроме исполнения «FR»), однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
2. Обмотка - для кабелей марок ВВГнг(А)-FRLSLTx, ВБШвнг(А)-FRLSLTx, ВВГЭнг(А)-FRLSLTx из слюдосодержащих лент.
Заказать
3. Изоляция – из ПВХ пластиката пониженной пожарной опасности*, изолированные жилы имеют отличительную расцветку.
4. Скрутка – изолированные жилы многожильных кабелей скручены в сердечник.
5. Внутренняя оболочка – из ПВХ пластиката пониженной пожарной опасности* с заполнением промежутков между жилами.
6. Экран - для кабелей марок ВВГЭнг(А)-LSLTx, АВВГЭнг(А)-LSLTx, ВВГЭнг(А)-FRLSLTx из медных лент. По согласованию с заказчиком допускается экран из повива медных проволок.
7. Броня - для кабелей марок ВБШВнг(А)-LSLTx, АВБШВнг(А)-LSLTx, ВБШВнг(А)-FRLSLTx из двух стальных оцинкованных лент
8. Оболочка (защитный шланг) – из ПВХ пластиката пониженной пожарной опасности.
Стоимость:
| Наименование | Ед.изм. | Цена прайса, руб. без НДС |
| ВВГнг(А)-LSLTx 1х1,5ок-1кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 19 127,92 |
| ВВГнг(А)-LSLTx 1х10ок-1кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 80 643,89 |
| ВВГнг(А)-LSLTx 1х120мк-1кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 856 949,95 |
| ВВГнг(А)-LSLTx 1х150мк-1кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 1 059 667,45 |
| ВВГнг(А)-LSLTx 1х16мк-1кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 129 957,67 |
| ВВГнг(А)-LSLTx 1х185мк-1кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 1 315 220,17 |
| ВВГнг(А)-LSLTx 1х2,5ок-1кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 26 100,20 |
| ВВГнг(А)-LSLTx 1х240мк-1кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 1 714 332,03 |
| ВВГнг(А)-LSLTx 1х25мк-1кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 197 077,81 |
| ВВГнг(А)-LSLTx 1х300мк-1кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 2 133 626,23 |
| ВВГнг(А)-LSLTx 1х35мк-1кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 264 413,46 |
| ВВГнг(А)-LSLTx 1х400мк-1кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 2 732 357,78 |
| ВВГнг(А)-LSLTx 1х4ок-1кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 38 463,64 |
| ВВГнг(А)-LSLTx 1х500мк-1кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 3 498 515,14 |
| ВВГнг(А)-LSLTx 1х50мк-1кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 356 726,72 |
| ВВГ-Пнг(А)-LSLTx 2х1,5ок(N)-0,66кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 32 354,09 |
| ВВГ-Пнг(А)-LSLTx 2х10ок(N)-0,66кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 156 952,88 |
| ВВГ-Пнг(А)-LSLTx 2х2,5ок(N)-0,66кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 46 065,52 |
| ВВГ-Пнг(А)-LSLTx 2х4ок(N)-0,66кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 68 843,63 |
| ВВГ-Пнг(А)-LSLTx 2х6ок(N)-0,66кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 96 494,72 |
| ВВГ-Пнг(А)-LSLTx 3х1,5ок(N,PE)-0,66кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 48 225,12 |
| ВВГ-Пнг(А)-LSLTx 3х10ок(N,PE)-0,66кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 233 708,47 |
| ВВГ-Пнг(А)-LSLTx 3х2,5ок(N,PE)-0,66кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 67 435,54 |
| ВВГ-Пнг(А)-LSLTx 3х4ок(N,PE)-0,66кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 101 580,12 |
| ВВГ-Пнг(А)-LSLTx 3х6ок(N,PE)-0,66кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 143 114,00 |
| АВВГнг(А)-LSLTx 1х120мк-1кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 149 240,25 |
| АВВГнг(А)-LSLTx 1х500мк-1кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 544 423,90 |
| АВВГнг(А)-LSLTx 4х240мс(N)-1кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 1 190 508,22 |
| АВВГнг(А)-LSLTx 4х240мс(PE)-1кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 1 192 112,75 |
| АВВГнг(А)-LSLTx 4х95мс(N)-1 кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 526 358,87 |
| АВВГнг(А)-LSLTx 4х95мс(PE)-1 кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 527 077,47 |
| АВВГнг(А)-LSLTx 5х10ок(N,PE)-1 кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 115 100,15 |
| ВБШвнг(А)-LSLTx 2х1,5ок(N)-0,66кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 61 303,22 |
| ВБШвнг(А)-LSLTx 2х1,5ок(N)-0,66кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 61 303,22 |
| ВБШвнг(А)-LSLTx 2х10ок(N)-0,66кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 212 375,76 |
| ВБШвнг(А)-LSLTx 2х16мк(N)-0,66кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 316 004,98 |
| ВБШвнг(А)-LSLTx 2х2,5ок(N)-0,66кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 78 751,16 |
| ВБШвнг(А)-LSLTx 2х25мк(N)-0,66кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 470 246,65 |
| БШвнг(А)-LSLTx 2х2,5ок(N)-0,66кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 78 751,16 |
| ВБШвнг(А)-LSLTx 2х25мк(N)-0,66кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 470 246,65 |
| ВБШвнг(А)-LSLTx 2х35мк(N)-0,66кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 623 631,21 |
| ВБШвнг(А)-LSLTx 2х4ок(N)-0,66кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 107 750,02 |
| ВБШвнг(А)-LSLTx 2х50мк(N)-0,66кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 830 601,95 |
| ВБШвнг(А)-LSLTx 2х6ок(N)-0,66кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 139 678,31 |
| ВБШвнг(А)-LSLTx 3х1,5ок(N,PE)-0,66кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 73 234,08 |
| ВБШвнг(А)-LSLTx 3х10ок(N,PE)-0,66кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 281 333,00 |
| ВБШвнг(А)-LSLTx 3х16мк(N,PE)-0,66кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 426 421,90 |
| ВБШвнг(А)-LSLTx 3х2,5ок(N,PE)-0,66кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 96 984,24 |
| ВБШвнг(А)-LSLTx 3х25мк(N,PE)-0,66кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 643 526,33 |
| ВБШвнг(А)-LSLTx 3х35мк(N,PE)-0,66кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 860 958,47 |
| ВБШвнг(А)-LSLTx 3х4ок(N,PE)-0,66кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 135 557,25 |
| ВБШвнг(А)-LSLTx 3х50мк(N,PE)-0,66кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 1 158 615,22 |
| АВБШвнг(А)-LSLTx 3х4ок-1кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 79 191,22 |
| АВБШвнг(А)-LSLTx 4х120мс(N)-1кВ ТУ 16-705.496-2011 (ГОСТ 319 | км | 668 981,15 |
| АВБШвнг(А)-LSLTx 4х120мс(PE)-1кВ ТУ 16-705.496-2011 (ГОСТ 31 | км | 669 781,54 |
| АВБШвнг(А)-LSLTx 4х150мс(N)-1кВ ТУ 16-705.496-2011 (ГОСТ 319 | км | 810 721,26 |
| АВБШвнг(А)-LSLTx 4х150мс(PE)-1кВ ТУ 16-705.496-2011 (ГОСТ 31 | км | 811 731,63 |
| АВБШвнг(А)-LSLTx 4х50мс(N)-1кВ ТУ 16-705.496-2011 (ГОСТ 3199 | км | 336 663,69 |
| АВБШвнг(А)-LSLTx 4х50мс(PE)-1кВ ТУ 16-705.496-2011 (ГОСТ 319 | км | 337 064,95 |
| АВБШвнг(А)-LSLTx 5х10ок(N,PE)-1кВ ТУ 16-705.496-2011 (ГОСТ 3 | км | 151 199,20 |
| ВВГЭнг(А)-LSLTx 2х1,5ок(N)-1 кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 73 652,28 |
| ВВГЭнг(А)-LSLTx 2х10ок(N)-1 кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 227 261,90 |
| ВВГЭнг(А)-LSLTx 2х120мк(N)-1 кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 2 046 816,22 |
| ВВГЭнг(А)-LSLTx 2х150мк(N)-1 кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 2 514 718,69 |
| ВВГЭнг(А)-LSLTx 2х16мк(N)-1 кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 334 195,72 |
| ВВГЭнг(А)-LSLTx 2х185мк(N)-1 кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 3 111 799,50 |
| ВВГЭнг(А)-LSLTx 2х2,5ок(N)-1 кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 91 047,23 |
| ВВГЭнг(А)-LSLTx 2х240мк(N)-1 кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 4 026 181,37 |
| ВВГЭнг(А)-LSLTx 2х25мк(N)-1 кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 492 284,42 |
| ВВГЭнг(А)-LSLTx 2х35мк(N)-1 кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 647 929,89 |
| ВВГЭнг(А)-LSLTx 2х4ок(N)-1 кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 125 637,17 |
| ВВГЭнг(А)-LSLTx 2х50мк(N)-1 кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 894 774,31 |
| ВВГЭнг(А)-LSLTx 2х6ок(N)-1 кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 159 865,14 |
| ВВГЭнг(А)-LSLTx 2х70мк(N)-1 кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 1 224 882,40 |
| ВВГЭнг(А)-LSLTx 2х95мк(N)-1 кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 1 662 534,45 |
| ВВГнг(А)-FRLSLTx 1х1,5ок-0,66кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 25 629,57 |
| ВВГнг(А)-FRLSLTx 1х10ок-0,66кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 96 120,79 |
| ВВГнг(А)-FRLSLTx 1х16мк-0,66кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 143 551,03 |
| ВВГнг(А)-FRLSLTx 1х2,5ок-0,66кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 33 524,58 |
| ВВГнг(А)-FRLSLTx 1х25мк-0,66кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 213 283,39 |
| ВВГнг(А)-FRLSLTx 1х35мк-0,66кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 282 952,15 |
| ВВГнг(А)-FRLSLTx 1х4ок-0,66кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 46 058,89 |
| ВВГнг(А)-FRLSLTx 1х50мк-0,66кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 378 146,92 |
| ВГнг(А)-FRLSLTx 1х6ок-0,66кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 61 138,94 |
| ВГнг(А)-FRLSLTx 2х1,5ок(N)-0,66кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 71 397,15 |
| ВВГнг(А)-FRLSLTx 2х10ок(N)-0,66кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 235 038,90 |
| ВВГнг(А)-FRLSLTx 2х16мк(N)-0,66кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 344 239,43 |
| ВВГнг(А)-FRLSLTx 2х2,5ок(N)-0,66кВ ТУ 16-705.496-2011 (ГОСТ 31996-2012) | км | 89 915,97 |
Номинальное переменное напряжение силовых кабелей, число и номинальное сечение жил.
|
Марка кабеля |
Число жил |
Номинальное сечение основных жил, мм2 |
|
|
Номинальное напряжение, кВ |
|||
|
0,66 |
1 |
||
|
ВВГнг(А)-LSLTx, ВВГЭнг(А)-LSLTx, ВВГнг(А)-FRLSLTx, ВВГЭнг(А)-FRLSLTx |
1 |
1,5 – 50
|
1,5 – 1000 |
|
3, 4 |
1,5 – 400 |
||
|
2, 5 |
1,5 – 240 |
||
|
АВВГнг(А)-LSLTx, АВВГЭнг(А)-LSLTx |
1 |
2,5 – 50 |
2,5 – 1000 |
|
3, 4 |
2,5 – 400 |
||
|
2, 5 |
2,5 – 240 |
||
|
ВБШвнг(А)-LSLTx, ВБШвнг(А)-FRLSLTx |
1** |
– |
10 – 630 |
|
3 |
1,5 – 50 |
1,5 – 400 |
|
|
2, 4, 5 |
1,5 – 240 |
||
|
АВБШвнг(А)-LSLTx |
1** |
– |
16 – 630 |
|
3 |
2,5 - 50 |
2,5 – 400 |
|
|
2, 4, 5 |
2,5 – 240 |
||
Технические характеристики
Климатическое исполнение УХЛ, категорий размещения 3 и 4 по ГОСТ 15150-69.
Диапазон температур эксплуатации от -50°С до 50°С.
Относительная влажность воздуха при температуре до 35оC до 98%.
Прокладка без предварительного подогрева производится при температуре воздуха не ниже -15 0С.
Допустимый радиус изгиба кабелей при прокладке:
- одножильные не менее 10 максимальных наружных диаметров кабеля;
- многожильные не менее 7,5 максимальных наружных диаметров кабеля.
- Эквивалентный показатель токсичности продуктов горения более120 г/м3.
Кабели не распространяют горение при групповой прокладке по категории А.
Дымообразование при горении и тлении кабелей не приводит к снижению светопроницаемости в испытательной камере более чем на 50%.
Огнестойкость для исполнения FR не менее 180 мин.
Массовая доля хлористого водорода, выделяющегося при горении полимерных материалов:
- изоляции не более 100 мг/г;
- наружной оболочки и защитного шланга не более 80 мг/г;
- внутренней оболочки и разделительного слоя не более 50 мг/г.
Длительно допустимая температура нагрева жил кабелей при эксплуатации не более 70 °С.
Максимально допустимая температура нагрева жил кабелей при коротком замыкании, (второе значение для кабелей с токопроводящими жилами сечением более 300 мм2) не более 160/140 0С.
Продолжительность короткого замыкания не должна превышать 5 с.
Длительно допустимая температура нагрева жил кабелей в режиме перегрузки не более 90 °С.
Предельная температура нагрева жил по условиям невозгорания при коротком замыкании:
- для исполнения нг(А)-LSLTx не более 350 0C;
- для исполнения нг(А)-FRLSLTx не более 400 0С.Строительная длина кабелей устанавливается при заказе.
Срок службы 30 лет с даты изготовления кабелей.
Гарантийный срок эксплуатации 5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления.
Срок хранения
- на открытых площадках не более 2 лет;
- под навесом не более 5 лет;
- в закрытых помещениях не более 10 лет.
