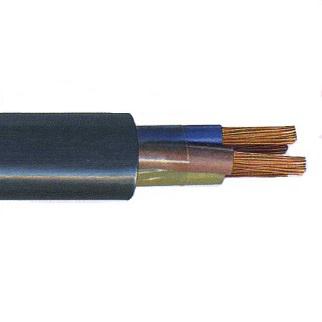

ВВГнг(А)-LS, ВВГЭнг(А)-LS, АВВГнг(А)-LS, АВВГЭнг(А)-LS на 0,66; 1 и 3 кВ ТУ 16.К71-310-2001, ТУ 16.К73.079-2007

Описание кабеля

- Проводящая жила, изготовленная из меди или алюминия, 1-проволочная или многопроволочная, обладающей формой круга или имеющую форму сегмента, первого или второго класса.

- Жила изолирована ПВХ-композицией. Изолированные жилы многожильных проводов отмечаются с помощью разнообразных цветов: нулевые (N) – синим, заземляющие (PE) - сразу двумя цветами: зеленым и желтым.

- Скрутка – жилы с изоляцией 2-,3-,4-, 5-жильной продукции скручены; 2-, 3- и 5-жильная продукция обладает жилами идентичного друг другу сечения, жилы 4-жильных проводов обладают идентичным друг другу сечением или одной жилой, размеры сечения которого уступают остальным (речь может идти о заземляющем или 0-вом типе).

- Внутренняя изоляция кабелей – из пожаробезопасного мягкого поливинилхлорида.

- Экранируются кабели ВВГЭнг(А)-LS, АВВГЭнг(А)-LS лентами, выполненными из меди

- Наружная сфера – из пожаробезопасного мягкого поливинилхлорида. Кабель силовой с медными жилами ввгнг ls также изготовляется в плоском виде (в этом случае в обозначение прибавляется буква «П»).

Заказать

Номинальное напряжение кабелей, число жил и номинальное сечение основных жил

Марка кабеля

Число жил

Номинальное сечение жил, мм2

Номинальное напряжение, кВ

0,66

1

3

АВВГнг(А)-LS

1

2,5-50

2,5-1000

-

3

2,5-50

2,5-400



-

4

-

2,  5

2,5-240

-

ВВГнг(А)-LS

1

1,5-50

1,5-1000

-

3

1,5-50

1,5-400



-

4

-

2,  5

1,5-240

-

АВВГЭнг(А)-LS

1

2,5-50

2,5-1000

2,5-1000

3

2,5-50

2,5-400



-

4

-

2,  5

2,5-240

-

ВВГЭнг(А)-LS

1

1,5-50

1,5-1000

1,5-1000

3

1,5-50

1,5-400



-

4

-

2,  5

1,5-240

-

Технические характеристики

  • Климатическое исполнение – УХЛ (умеренно-холодный климат) и Т (тропический климат), категория размещения 1 – 5.

  • Широта температур использования – от минус 50 до плюс 50 градусов.

  • Относительная влажность воздуха применения при температурном режиме до 35 градусов по Цельсию – до 98%.

  • Проводка и установка кабелей без заранее произведенного подогрева осуществляется при температурном режиме до минус15 градусов по Цельсию.

  • Допустимый радиус изгиба кабелей при проводке: с 1-проволочной жилой – не меньше десяти наружных диаметров; с многопроволочной – не меньше семи с половиной наружных диаметров.

  • Описываемые изделия, прокладываемые групповым способом по категории A, не поддерживают горение.

  • Образование дыма от горящих и тлящих кабельных изделий не становится причиной уменьшению уровня светопроницаемости в тестовой камере более чем на 50%.

  • Максимально допускаемый уровень нагрева жил во время применения – 70 гр. по Цельсию.

  • Предельный разрешенный уровень нагрева при ТКЗ – сто шестьдесят градусов.

  • Требуется, чтобы длительность короткого замыкания находилась в пределах 5 секунд.

  • Необходимо, чтобы жилы при перегрузках не нагревались выше 90 градусов по Цельсию.

  • Максимальная температура проводящих жил по условию невозгорания провода при коротком замыкании – 400 градусов по Цельсию.

  • Строительная длина проводов определяется во время заказа.

  • Продолжительность эксплуатации – 30 лет с даты производства изделия.
    Длительность гарантийного ремонта – 5 лет с момента начала использования изделия. При этом данный срок не может превышать шести месяцев с момента производства.

Высочайшее качество провода достигается благодаря использованию новейших технологий, точнейших приборов для контроля и измерения, а также особого тщательного выбора материалов.
