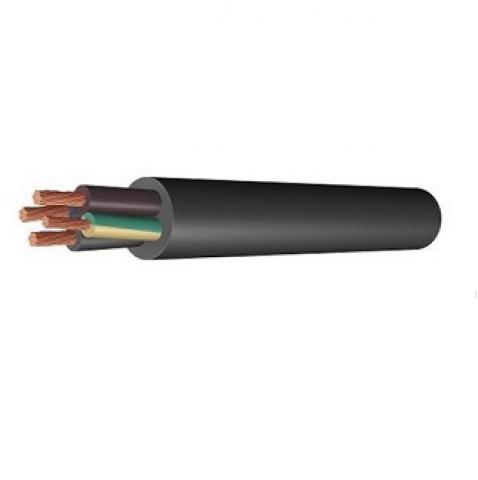

ВВГнг(А)-ХЛ, АВВГнг(А)-ХЛ, АВБШвнг(А)-ХЛ, ВБШвнг(А)-ХЛ на 0,66 и 1 кВ ТУ 16.К01-37-2003, ТУ 16.К73.079-2007

1. Токопроводящая жила- медная или алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.


2. Изоляция - из поливинилхлоридного пластиката повышенной холодостойкости. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил (N) выполняется синего цвета. Изоляция жил заземления (РЕ) выполняется двухцветной (зелено-желтой расцветки).

Заказать

3. Скрутка– изолированные жилы многожильных кабелей скручены в сердечник с заполнением промежутков между жилами из поливинилхлоридного пластиката пониженной горючести и
повышенной холодостойкости.

4. Внутренняя оболочка– из поливинилхлоридного пластиката пониженной горючести и повышенной холодостойкости.

5. Броня (для кабелей марок АВБШвнг(А)-ХЛ, ВБШвнг(А)-ХЛ) –из двух стальных оцинкованных лент.

6. Оболочка (защитный шланг) из поливинилхлоридного пластиката пониженной горючести и повышенной холодостойкости.

Номинальное напряжение кабелей, число жил и номинальное сечение основных жил

Марка кабеля

Число жил

Номинальное сечение жил, мм2

Номинальное напряжение, кВ

0,66

1

АВВГнг(А)-ХЛ

1

2,5-50

2,5-500

3 и 4

2,5-50

 2,5-300

2 и 5

2,5-240

ВВГнг(А)-ХЛ

1

1,5-50

1,5-630

3 и 4

1,5-300

2 и 5

1,5-50

1,5-240



АВБШвнг(А)-ХЛ

1

25-50

25-630

3 и 4

2,5-50

2,5-300

2 и 5

2,5-240

ВБШвнг(А)-ХЛ

1

25-50

25-630

3 и 4

1,5-50

1,5-300

2 и 5

1,5-240

одножильные бронированные кабели предназначены для эксплуатации в сетях постоянного напряжения.

Кабели соответствуют требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012.

Технические характеристики

Вид климатического исполнения кабелей ХЛ, категорий размещения 1 и 5 по ГОСТ 15150-69.
Диапазон температур эксплуатации  от -60°С до 40°С.

Относительная влажность воздуха при температуре до 35°С  до 98%.

Прокладка производится при температуре  не ниже -15 о С ( по ТУ 16.К01-37-2003), -30 о С ( по ТУ 16.К73.079-2007).

Допустимый радиус изгиба кабелей при прокладке:

  • одножильные бронированные кабелей  не менее 15 наружных диаметров;
  • одножильные не бронированные кабелей  не менее 10 наружных диаметров;

многожильные  не менее 7,5 наружных диаметров.
Кабели не распространяют горение при групповой прокладке по категории А.
Длительно допустимая температура нагрева жил кабелей при эксплуатации  не более 70°С.

Максимально допустимая температура нагрева жил при токах короткого замыкания не более 160°С.
Продолжительность короткого замыкания не должна превышать  5 с.
Допустимая температура нагрева жил кабелей в режиме перегрузки  не более 90°С.
Предельная температура нагрева жил по условиям невозгорания при коротком замыкании  не более 350°С.
Строительная длина кабелей устанавливается при заказе.

Срок службы  30 лет с даты изготовления кабелей.

Гарантийный срок эксплуатации 5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления.

Срок хранения:

  • на открытых площадках не более 2 лет;
  • под навесом  не более 5 лет;
  • в закрытых помещениях  не более 10 лет.
