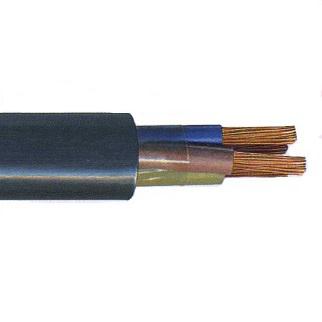

ВВГЭнг(А)-LS, АВВГЭнг(А)-LS, ПвВГЭнг(А)-LS, АПвВГЭнг(А)-LS на 1 кВ ТУ 16.К01-54-2006

1. Токопроводящая жила – медная или алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.

2. Изоляция – в кабелях марок ВВГЭнг(А)-LS, АВВГЭнг(А)-LS из поливинилхлоридных композиций пониженной пожарной опасности, в кабелях марок ПвВГЭнг(А)-LS, АПвВГЭнг(А)-LS –из сшитого полиэтилена.

3. Скрутка - изолированные жилы двух-, трех-, четырех- и пятижильных кабелей скручены.

Заказать

4. Внутренняя оболочка - из поливинилхлоридного пластиката пониженной пожарной опасности.

5. Экран – из медных проволок и спирально наложенной медной ленты.

6. Разделительный слой – из ленты электроизоляционной стеклянной или из стеклослюдосодержащей ленты.

7. Оболочка – из поливинилхлоридного пластиката пониженной пожарной опасности.

Число и номинальное сечение основных жил

Марка кабеля



Число жил

Номинальное сечение жил, мм2

Номинальное напряжение, кВ

1

 ВВГЭнг(А)-LS, ПвВГЭнг(A)-LS

1- 5

16-240

 АВВГЭнг(А)-LSАПвВГЭнг(A)-LS

1- 5

25-240

Технические характеристики

Вид климатического исполнения УХЛ и Т, категории размещения 1 и 5 по ГОСТ 15150.
Диапазон температур эксплуатации от - 50°С до 50°С.
Относительная влажность воздуха при температуре до 35˚С до 98%.
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже не ниже -15°С.
Минимальный радиус изгиба при прокладке кабелей:

  • одножильные не менее 10 наружных диаметров;
  • многожильные не менее 7,5 наружных диаметров.

Кабели, не распространяют горение при групповой прокладке по категории А.
Дымообразование при горении и тлении кабелей марок ВВГЭнг(А)-LS, АВВГЭнг(А)-LS, ПвВГЭнг(А)-LS, АПвВГЭнг(А)-LS не приводит к снижению светопроницаемости в испытательной камере более чем на 50%.
Длительно допустимая температура нагрева жил кабелей при эксплуатации:

  • для кабелей марок ВВГЭнг(А)-LS, АВВГЭнг(А)-LS не более 70°С;
  • для кабелей марок ПвВГЭнг(А)-LS, АПвВГЭнг(A)-LS не более 90°С.

Максимально допустимая температура нагрева жил при токах короткого замыкания:

  • для кабелей марок ВВГЭнг(А)-LS, АВВГЭнг(А)-LS не более 160°С;
  • для кабелей марок ПвВГЭнг(А)-LS, АПвВГЭнг(A)-LS не более 250°С.

Продолжительность короткого замыкания не должна превышать 5 с.
Допустимая температура нагрева жил кабелей в режиме перегрузки :

  • для кабелей марок ВВГЭнг(А)-LS, АВВГЭнг(А)-LS не более 90°С;
  • для кабелей марок ПвВГЭнг(А)-LS, АПвВГЭнг(A)-LS не более 130°С.
  • Предельная температура нагрева жил по условиям невозгорания при коротком замыкании:
  • для кабелей марок ВВГЭнг(А)-LS, АВВГЭнг(А)-LS не более 350°С;
  • для кабелей марок ПвВГЭнг(А)-LS, АПвВГЭнг(А)-LS не более 400°С.

Строительная длина кабелей для сечений основных жил:

  • 16 мм2 450 м;
  • 25 - 70 мм2 300 м;
  • 95 мм2 и выше  200 м.

Срок службы не менее 30 лет при соблюдении требований по транспортированию, хранению, прокладке(монтажу) и эксплуатации.
Гарантийный срок эксплуатации 5 лет.
