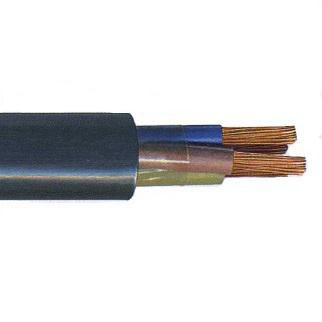

ВВГЭ, АВВГЭ, ВВГЭнг(А), АВВГЭнг(А), ПвВГЭ, АПвВГЭ, АПвВГЭнг(В), ПвВГЭнг(В) на 1 кВ ТУ 16.К01-54-2006

1. Токопроводящая жила – медная или алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.

2. Изоляция – для кабелей марок ВВГЭ, АВВГЭ, ВВГЭнг(А), АВВГЭнг(А) из поливинилxлоридного пластиката, для кабелей марок ПвВГЭ, АПвВГЭ, АПвВГЭнг(В), ПвВГЭнг(В) – из сшитого полиэтилена.

3. Скрутка - изолированные жилы двуx-, треx-, четыреx- и пятижильных кабелей скручены.

Заказать

4. Внутренняя оболочка - для кабелей марок ВВГЭ, АВВГЭ, ПвВГЭ, АПвВГЭ из поливинилxлоридного пластиката; для кабелей марок ВВГЭнг(А), АВВГЭнг(А), АПвВГЭнг(В), ПвВГЭнг(В) – из поливинилxлоридного пластиката пониженной горючести.

5. Экран – из медныx проволок и спирально наложенной медной ленты.

6. Разделительный слой – для кабелей марок ВВГЭ, АВВГЭ, ПвВГЭ, АПвВГЭ из крепированной или кабельной бумаги, или пластмассовой ленты, для кабелей марок ВВГЭнг(А), АВВГЭнг(А), АПвВГЭнг(В), ПвВГЭнг(В) – из ленты электроизоляционной стеклянной или из стеклослюдосодержащей ленты.

7. Оболочка – для кабелей марок ВВГЭ, АВВГЭ, ПвВГЭ, АПвВГЭ –из поливинилxлоридного пластиката, для кабелей марок ВВГЭнг(А), АВВГЭнг(А), АПвВГЭнг(В), ПвВГЭнг(В) – из ПВX пластиката пониженной горючести.

Число и номинальное сечение основных жил

Марка кабеля

Число жил

Номинальное сечение жил, мм2

Номинальное напряжение, кВ

1

ВВГЭ, ВВГЭнг(А), ПвВГЭ, ПвВГЭнг(В)

1- 5

16-240

АВВГЭ, АВВГЭнг(А), АПвВГЭАПвВГЭнг(В)

1- 5

25-240

Технические характеристики

Вид климатического исполнения УХЛ и Т, категории размещения 1 и 5 по ГОСТ 15150.

Диапазон температур эксплуатации от - 50°С до 50°С.
Относительная влажность воздуха при температуре до 35°С до 98%.
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже не ниже -15°С.
Минимальный радиус изгиба при прокладке:

  • одножильные не менее 10 наружных диаметров;
  • многожильные не менее 7,5 наружных диаметров.

Кабели ВВГЭ, АВВГЭ, ПвВГЭ, АПвВГЭ не распространяют горение при одиночной прокладке.
Кабели АПвВГЭнг(В), ПвВГЭнг(В) не распространяют горение при групповой прокладке по категории В.
Кабели ВВГЭнг(А), АВВГЭнг(А) не распространяют горение при групповой прокладке по категории А.
Длительно допустимая температура нагрева жил кабелей при эксплуатации:

  • для кабелей марок ВВГЭ,ВВГЭнг(А), АВВГЭ,АВВГЭнг(А) не более 70°С;
  • для кабелей ПвВГЭ, ПвВГЭнг(В), АПвВГЭ,АПвВГЭнг(В) не более 90°С.

Максимально допустимая температура нагрева жил при токах короткого замыкания:

  • для кабелей марок ВВГЭ, ВВГЭнг(А), АВВГЭ, АВВГЭнг(А) не более 160°С;
  • для кабелей марок ПвВГЭ, ПвВГЭнг(В), АПвВГЭ, АПвВГЭнг(В) не более 250°С.

Продолжительность короткого замыкания не должна превышать 5 с.
Допустимая температура нагрева жил кабелей в режиме перегрузки:

  • для кабелей марок ВВГЭ, ВВГЭнг(А), АВВГЭ, АВВГЭнг(А) не более 90°С;
  • для кабелей марок ПвВГЭ, ПвВГЭнг(В), АПвВГЭ, АПвВГЭнг(В) не более 130°С.

Предельная температура нагрева жил по условиям невозгорания при коротком замыкании:

  • для кабелей марок ВВГЭ, ВВГЭнг(А), АВВГЭ, АВВГЭнг(А) не более 350°С;
  • для кабелей марок ПвВГЭ, ПвВГЭнг(В), АПвВГЭ, АПвВГЭнг(В) не более 400°С.
  • Продолжительность работы кабелей в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.

Строительная длина кабелей для сечений основных жил:

  • 16 мм2 450 м;
  • 25 - 70 мм2 300 м;
  • 95 мм2 и выше 200 м.

Срок службы не менее 30 лет при соблюдении требований по транспортированию, хранению, прокладке (монтажу) и эксплуатации.
Гарантийный срок эксплуатации 5 лет.
