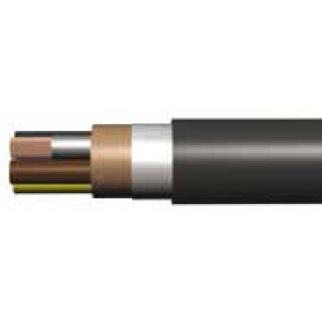

ВВГ,ПвВГ,АВВГ,АПвВГ,ВВГЭ,АВВГЭ,ПвВГЭ,АПвВГЭ на 0,66; 1 и 3 кВ ТУ 16-705.499-2010

1. Токопроводящая жила– медная или алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.

2. Изоляция– для кабелей марок ВВГ, ВВГЭ, АВВГ, АВВГЭ из поливинилxлоридного пластиката, для кабелей марок ПвВГ, АПвВГ, ПвВГЭ, АПвВГЭ–из сшитого полиэтилена. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил (N) выполняется синего цвета. Изоляция жил заземления (PE) выполняется двухцветной (зелено-желтой расцветки).

Заказать

3. Скрутка- изолированные жилы многожильных кабелей скручены в сердечник.

4. Внутренняя оболочка– из поливинилхлоридного пластиката или мелонаполненной невулканизированной резины .

5. Экран(для кабелей марок ВВГЭ, АВВГЭ, ПвВГЭ, АПвВГЭ) – из медных лент.

6. Оболочка- из поливинилхлоридного пластиката.

Номинальное напряжение кабелей, число жил и номинальное сечение основных жил

Марка

кабеля

Число жил

Номинальное

сечение жил, мм2

номинальное

напряжение , кВ

0,66

1

3

АВВГ,АПвВГ,АВВГЭ,

АПвВГЭ

1

2,5-50

2,5-1000

(2,5-1000)*

3,4

2,5-400

-

2,5

2,5-240

ВВГ,ПвВГ,ВВГЭ,

ПвВГЭ

1

1,5-50

1,5-1000

(1,5-1000)*

3,4

1,5-400

-

2,5

1,5-240

* –только для кабелей с медным экраном.

Кабели соответствуют требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012.

Технические характеристики

Вид климатического исполнения кабелей УХЛ и Т, категорий размещения 1 и 5 по ГОСТ 15150.

Диапазон температур эксплуатации от -50°С до 50°С.

Относительная влажность воздуха при температуре до 35°С  до 98%.

Прокладка и монтаж кабелей без предварительного подогрева производится при температуре  не ниже -15°С.

Допустимый радиус изгиба кабелей при прокладке:

  • одножильные не менее 10 наружных диаметров;
  • многожильные не менее 7,5 наружных диаметров.

Допустимые усилия при тяжении кабелей по трассе прокладки не должны превышать:

  • для кабелей с алюминиевыми токопроводящими жилами 30 Н/мм2 сечения жилы;
  • для кабелей с медными токопроводящими жилами 50 Н/мм2.

Не распространяют горение при одиночной прокладке.

Кабели в тропическом исполнении стойки к воздействию плесневых грибов

Длительно допустимая температура нагрева жил кабелей при эксплуатации:

  • для кабелей марок ВВГ,ВВГЭ, АВВГ,АВВГЭ  не более70°С;
  • для кабелей ПвВГ, ПвВГЭ, АПвВГ, АПвВГЭ  не более 90°С.

Максимально допустимая температура нагрева жил при токах короткого замыкания:

  • для кабелей марок ВВГ,ВВГЭ, АВВГ,АВВГЭ (вторая цифра для кабелей с токопроводящими жилами сечением более 300 мм2 не более 160/140°С;
  • для кабелей марок ПвВГ, ПвВГЭ, АПвВГ, АПвВГЭ не более 250°С.

Продолжительность короткого замыкания не должна превышать  5 с.

  • Допустимая температура нагрева жил кабелей в режиме перегрузки:
  • для кабелей марок ВВГ, ВВГЭ, АВВГ, АВВГЭ  не более 90°С.
  • для кабелей марок ПвВГ, ПвВГЭ, АПвВГ, АПвВГЭ .не более 130°С.

Предельная температура нагрева жил по условиям невозгорания при коротком замыкании:

  • для кабелей марок ВВГ, ВВГЭ, АВВГ, АВВГЭ не более 350°С;
  • для кабелей марок ПвВГ, ПвВГЭ, АПвВГ, АПвВГЭ не более 400°С.

Строительная длина кабелей устанавливается при заказе.

Срок службы 30 лет с даты изготовления кабелей.

Гарантийный срок эксплуатации 5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления.

Срок хранения:

  • на открытых площадках не более 2 лет;
  • под навесом не более 5 лет;
  • в закрытых помещениях  не более 10 лет.
