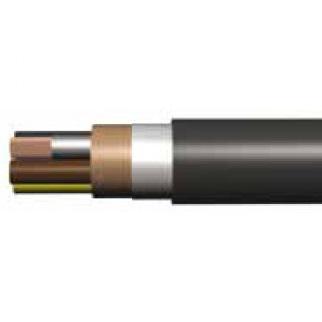

ВВГ-ХЛ, ВБШв-ХЛ, ВВБ-ХЛ, ВВБГ-ХЛ, АВВГ-ХЛ, АВБШв-ХЛ, АВВБ-ХЛ, АВВБГ-ХЛ на 0,66 и 1 кВ ТУ 16.К01-25-2001
1. Токопроводящая жила – медная или алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
2. Изоляция –из поливинилxлоридного пластиката повышенной холодостойкости. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил (N) выполняется синего цвета. Изоляция жил заземления (PE) выполняется двухцветной (зелено-желтой расцветки).
Заказать3. Скрутка - изолированные жилы многожильных кабелей скручены в сердечник.
4. Внутренняя оболочка – из поливинилхлоридного пластиката.
5. Броня (для кабелей марок ВБШв-ХЛ, АВБШв-ХЛ) – из двух стальных оцинкованных лент.
6. Оболочка (защитный шланг)- из поливинилхлоридного пластиката повышенной холодостойкости.
7. Защитные покровы (для кабелей марок ВВБ-ХЛ, ВВБГ-ХЛ, АВВБ-ХЛ, АВВБГ-ХЛ) – типа Б и БГ по ГОСТ 7006-72.
Стоимость:
| Наименование | Ед. изм. | Цена прайса, руб. без НДС |
| ВБШв-ХЛ 1х10ок-0,66 кВ ТУ 16.К01-25-2001 (ГОСТ 31996-2012) | км | 83 054,46 |
| ВБШв-ХЛ 1х10ок-0,66 кВ ТУ 16.К01-25-2001 (ГОСТ 31996-2012) | км | 94 503,91 |
| ВБШв-ХЛ 1х16мк-0,66 кВ ТУ 16.К01-25-2001 (ГОСТ 31996-2012) | км | 124 899,70 |
| ВБШв-ХЛ 1х16ок-0,66 кВ ТУ 16.К01-25-2001 (ГОСТ 31996-2012) | км | 125 907,30 |
| ВБШв-ХЛ 1х25мк-0,66 кВ ТУ 16.К01-25-2001 (ГОСТ 31996-2012) | км | 180 357,33 |
| ВБШв-ХЛ 1х25мк-0,66 кВ ТУ 16.К01-25-2001 (ГОСТ 31996-2012) | км | 185 379,83 |
| ВБШв-ХЛ 1х35мк-0,66кВ ТУ 16.К01-25-2001 (ГОСТ 31996-2012) | км | 238 434,53 |
| ВБШв-ХЛ 1х35мк-0,66кВ ТУ 16.К01-25-2001 (ГОСТ 31996-2012) | км | 246 419,91 |
| ВБШв-ХЛ 1х50мк-0,66 кВ ТУ 16.К01-25-2001 (ГОСТ 31996-2012) | км | 304 926,15 |
| ВБШв-ХЛ 1х50мк-0,66 кВ ТУ 16.К01-25-2001 (ГОСТ 31996-2012) | км | 310 273,20 |
| ВБШв-ХЛ 2х1,5ок(N)-0,66 кВ ТУ 16.К01-25-2001 (ГОСТ 31996-2012) | км | 42 073,46 |
| ВБШв-ХЛ 2х1,5ок(N)-0,66 кВ ТУ 16.К01-25-2001 (ГОСТ 31996-2012) | км | 57 193,86 |
| ВБШв-ХЛ 2х10ок(N)-0,66кВ ТУ 16.К01-25-2001 (ГОСТ 31996-2012) | км | 163 531,91 |
| ВБШв-ХЛ 2х10ок(N)-0,66кВ ТУ 16.К01-25-2001 (ГОСТ 31996-2012) | км | 165 772,61 |
| ВБШв-ХЛ 2х16мк(N)-0,66кВ ТУ 16.К01-25-2001 (ГОСТ 31996-2012) | км | 249 924,89 |
| ВБШв-ХЛ 2х16ок(N)-0,66 кВ ТУ 16.К01-25-2001 (ГОСТ 31996-2012) | км | 239 120,38 |
| ВБШв-ХЛ 2х2,5ок(N)-0,66кВ ТУ 16.К01-25-2001 (ГОСТ 31996-2012) | км | 56 265,81 |
| ВБШв-ХЛ 2х2,5ок(N)-0,66кВ ТУ 16.К01-25-2001 (ГОСТ 31996-2012) | км | 67 680,71 |
| ВБШв-ХЛ 2х25мк(N)-0,66кВ ТУ 16.К01-25-2001 (ГОСТ 31996-2012) | км | 371 558,65 |
| ВБШв-ХЛ 2х25мк(N)-0,66кВ ТУ 16.К01-25-2001 (ГОСТ 31996-2012) | км | 378 026,39 |
| ВБШв-ХЛ 2х35мк(N)-0,66кВ ТУ 16.К01-25-2001 (ГОСТ 31996-2012) | км | 498 843,03 |
| ВБШв-ХЛ 2х35мк(N)-0,66кВ ТУ 16.К01-25-2001 (ГОСТ 31996-2012) | км | 510 163,28 |
| ВБШв-ХЛ 2х4ок(N)-0,66кВ ТУ 16.К01-25-2001 (ГОСТ 31996-2012) | км | 84 121,35 |
| ВБШв-ХЛ 2х4ок(N)-0,66кВ ТУ 16.К01-25-2001 (ГОСТ 31996-2012) | км | 78 804,38 |
| ВБШв-ХЛ 2х50мк(N)-0,66 кВ ТУ 16.К01-25-2001 (ГОСТ 31996-2012) | км | 651 480,63 |
| ВБШв-ХЛ 2х50мк(N)-0,66 кВ ТУ 16.К01-25-2001 (ГОСТ 31996-2012) | км | 631 484,92 |
| ВБШв-ХЛ 2х6ок(N)-0,66кВ ТУ 16.К01-25-2001 (ГОСТ 31996-2012) | км | 105 991,31 |
| ВБШв-ХЛ 2х6ок(N)-0,66кВ ТУ 16.К01-25-2001 (ГОСТ 31996-2012) | км | 105 340,57 |
| ВБШв-ХЛ 3х1,5ок-0,66 кВ ТУ 16.К01-25-2001 (ГОСТ 31996-2012) | км | 65 866,26 |
| ВБШв-ХЛ 3х1,5ок-0,66 кВ ТУ 16.К01-25-2001 (ГОСТ 31996-2012) | км | 52 375,35 |
| ВБШв-ХЛ 3х16мк(N,PE)-0,66кВ ТУ 16.К01-25-2001 (ГОСТ 31996-2012) | км | 350 720,81 |
| ВБШв-ХЛ 3х16ок-0,66 кВ ТУ 16.К01-25-2001 (ГОСТ 31996-2012) | км | 329 998,08 |
| ВБШв-ХЛ 3х35мк-0,66 кВ ТУ 16.К01-25-2001 (ГОСТ 31996-2012) | км | 728 052,83 |
| ВБШв-ХЛ 3х35мк-0,66 кВ ТУ 16.К01-25-2001 (ГОСТ 31996-2012) | км | 704 819,77 |
| ВБШв-ХЛ 3х50мк-0,66 кВ ТУ 16.К01-25-2001 (ГОСТ 31996-2012) | км | 905 620,57 |
| ВБШв-ХЛ 3х50мк-0,66 кВ ТУ 16.К01-25-2001 (ГОСТ 31996-2012) | км | 924 903,75 |
| ВБШв-ХЛ 3х50мс-0,66 кВ ТУ 16.К01-25-2001 (ГОСТ 31996-2012) | км | 878 272,33 |
| ВБШв-ХЛ 4х16мк(N)-0,66кВ ТУ 16.К01-25-2001 (ГОСТ 31996-2012) | км | 455 460,48 |
| ВБШв-ХЛ 4х16мк(PE)-0,66кВ ТУ 16.К01-25-2001 (ГОСТ 31996-2012) | км | 455 478,24 |
| ВБШв-ХЛ 5х1,5ок(N,PE)-0,66 кВ ТУ 16.К01-25-2001 (ГОСТ 31996-2012) | км | 83 321,24 |
| ВБШв-ХЛ 5х1,5ок(N,PE)-0,66 кВ ТУ 16.К01-25-2001 (ГОСТ 31996-2012) | км | 75 966,11 |
| ВБШв-ХЛ 5х10ок(N,PE)-0,66кВ ТУ 16.К01-25-2001 (ГОСТ 31996-2012) | км | 356 511,40 |
| ВБШв-ХЛ 5х10ок(N,PE)-0,66кВ ТУ 16.К01-25-2001 (ГОСТ 31996-2012) | км | 350 846,51 |
| ВБШв-ХЛ 5х16мк(N,PE)-0,66кВ ТУ 16.К01-25-2001 (ГОСТ 31996-2012) | км | 560 853,63 |
| ВБШв-ХЛ 5х16ок(N,PE)-0,66 кВ ТУ 16.К01-25-2001 (ГОСТ 31996-2012) | км | 526 416,51 |
| ВБШв-ХЛ 5х2,5ок(N,PE)-0,66кВ ТУ 16.К01-25-2001 (ГОСТ 31996-2012) | км | 106 742,27 |
| ВБШв-ХЛ 5х2,5ок(N,PE)-0,66кВ ТУ 16.К01-25-2001 (ГОСТ 31996-2012) | км | 108 538,10 |
| ВБШв-ХЛ 5х25мк(N,PE)-0,66кВ ТУ 16.К01-25-2001 (ГОСТ 31996-2012) | км | 867 531,66 |
| ВБШв-ХЛ 5х25мк(N,PE)-0,66кВ ТУ 16.К01-25-2001 (ГОСТ 31996-2012) | км | 841 571,34 |
| ВБШв-ХЛ 5х35мк(N,PE)-0,66 кВ ТУ 16.К01-25-2001 (ГОСТ 31996-2012) | км | 1 138 227,90 |
| ВБШв-ХЛ 5х35мк(N,PE)-0,66 кВ ТУ 16.К01-25-2001 (ГОСТ 31996-2012) | км | 1 178 588,01 |
| ВБШв-ХЛ 5х4ок(N,PE)-0,66кВ ТУ 16.К01-25-2001 (ГОСТ 31996-2012) | км | 156 645,31 |
| ВБШв-ХЛ 5х4ок(N,PE)-0,66кВ ТУ 16.К01-25-2001 (ГОСТ 31996-2012) | км | 156 955,89 |
| ВБШв-ХЛ 5х50мк(N,PE)-0,66 кВ ТУ 16.К01-25-2001 (ГОСТ 31996-2012) | км | 1 510 981,84 |
| ВБШв-ХЛ 5х50мк(N,PE)-0,66 кВ ТУ 16.К01-25-2001 (ГОСТ 31996-2012) | км | 1 477 550,60 |
| ВБШв-ХЛ 5х6ок(N,PE)-0,66кВ ТУ 16.К01-25-2001 (ГОСТ 31996-2012) | км | 217 638,18 |
| ВБШв-ХЛ 5х6ок(N,PE)-0,66кВ ТУ 16.К01-25-2001 (ГОСТ 31996-2012) | км | 220 403,73 |
Номинальное напряжение кабелей, число жил и номинальное сечение основных жил
|
Марка кабеля |
Число жил |
Номинальное сечение жил, мм2 |
|
|
Номинальное напряжение, кВ |
|||
|
0,66 |
1 |
||
|
ВВГ-ХЛ |
1 |
1,5-50 |
1,5-1000 |
|
3 и 4 |
1,5-400 |
||
|
2 и 5 |
1,5-240 |
||
|
ВБШв-ХЛ |
1 |
10-50 |
10-630 |
|
3 и 4 |
1,5-50 |
1,5-400 |
|
|
2 и 5 |
6-240 |
||
|
АВВГ-ХЛ |
1 |
2,5-50 |
2.5-1000 |
|
3 и 4 |
2,5-400 |
||
|
2 и 5 |
2,5-240 |
||
|
АВБШв-ХЛ |
1 |
10-50 |
10-630 |
|
3 и 4 |
2,5-50 |
2,5-400 |
|
|
2 и 5 |
10-240 |
одножильные бронированные кабели предназначены для эксплуатации в сетях постоянного напряжения.
Технические характеристики
Климатическое исполнение ХЛ, категории размещения 1 и 5 по ГОСТ 15150-69, а так же для прокладки в почве.
Диапазон температур эксплуатации от - 60°С до 50°С.
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже - 15 0С.
Допустимый радиус изгиба кабелей при прокладке:
- одножильных не менее 10 наружных диаметров;
- многожильных не менее 7,5 наружных диаметров.
Допустимые усилия тяжения кабелей по трассе прокладки не должны превышать:
- для кабелей с алюминиевыми токопроводящими жилами 30 H/мм2 сечение жилы;
- для кабелей с медными жилами 50 H/мм2 сечение жилы.
Длительно допустимая температура нагрева жил кабелей при эксплуатации не более70°С.
Максимально допустимая температура нагрева жил при токах короткого замыкания (вторая цифра для кабелей с токопроводящими жилами сечением более 300 мм2) не более 160/140°С.
Продолжительность короткого замыкания не должна превышать 5 с.
Допустимая температура нагрева жил кабелей в режиме перегрузки не более 90°С.
Предельная температура нагрева жил по условиям невозгорания при коротком замыкании не более 350°С.
Строительная длина кабелей устанавливается при заказе.
Срок службы не менее 30 лет с даты изготовления кабелей.
Гарантийный срок эксплуатации 5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления.
Срок хранения:
- на открытых площадках не более 2 лет;
- под навесом не более 5 лет;
- в закрытых помещениях не более 10 лет.
