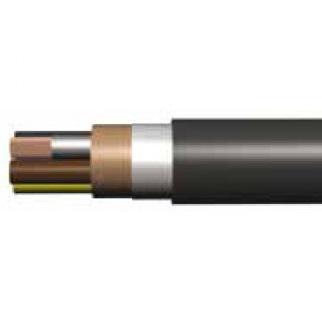

ВВБ, АВВБ, ВВБГ, АВВБГ на 0,66 и 1 кВ ТУ 3500-075-21059747-2010
1. Токопроводящая жила– медная или алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
2. Изоляция– из поливинилxлоридного пластиката. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил (N) выполняется синего цвета. Изоляция жил заземления (PE) выполняется двухцветной (зелено-желтой расцветки).
Заказать3. Скрутка- изолированные жилы многожильных кабелей скручены в сердечник.
4. Внутренняя оболочка– из поливинилхлоридного пластиката или мелонаполненной невулканизированной резины.
5. Оболочка- из поливинилхлоридного пластиката.
6. Защитные покровы– типа Б и БГ по ГОСТ 7006-72.
Стоимость:
| Наименование | Ед. изм. | Цена прайса, руб. без НДС |
| ВВБ 2х1,5ок(N)-0,66 кВ ТУ 3500-075-21059747-2010 (ГОСТ 31996-2012) | км | 78 393,87 |
| ВВБ 2х10ок(N)-0,66 кВ ТУ 3500-075-21059747-2010 (ГОСТ 31996-2012) | км | 215 726,82 |
| ВВБ 2х16ок(N)-0,66кВ ТУ 3500-075-21059747-2010 (ГОСТ 31996-2012) | км | 288 923,90 |
| ВВБ 2х2,5ок(N)-0,66кВ ТУ 3500-075-21059747-2010 (ГОСТ 31996-2012) | км | 107 231,20 |
| ВВБ 2х25мк(N)-0,66 кВ ТУ 3500-075-21059747-2010 (ГОСТ 31996-2012) | км | 438 159,41 |
| ВВБ 2х35мк(N)-0,66 кВ ТУ 3500-075-21059747-2010 (ГОСТ 31996-2012) | км | 612 989,56 |
| ВВБ 2х35мк(N)-0,66 кВ ТУ 3500-075-21059747-2010 (ГОСТ 31996-2012) | км | 566 786,69 |
| ВВБ 2х4ок(N)-0,66 кВ ТУ 3500-075-21059747-2010 (ГОСТ 31996-2012) | км | 130 938,18 |
| ВВБ 2х4ок(N)-0,66 кВ ТУ 3500-075-21059747-2010 (ГОСТ 31996-2012) | км | 111 360,43 |
| ВВБ 2х50мк(N)-0,66 кВ ТУ 3500-075-21059747-2010 (ГОСТ 31996-2012) | км | 759 854,14 |
| ВВБ 2х50мк(N)-0,66 кВ ТУ 3500-075-21059747-2010 (ГОСТ 31996-2012) | км | 810 267,22 |
| ВВБ 2х6ок(N)-0,66кВ ТУ 3500-075-21059747-2010 (ГОСТ 31996-2012) | км | 148 319,59 |
| ВВБ 2х6ок(N)-0,66кВ ТУ 3500-075-21059747-2010 (ГОСТ 31996-2012) | км | 139 533,79 |
| ВВБ 3х1,5ок(N,PE)-0,66кВ ТУ 3500-075-21059747-2010 (ГОСТ 31996-2012) | км | 88 465,12 |
| ВВБ 3х1,5ок(N,PE)-0,66кВ ТУ 3500-075-21059747-2010 (ГОСТ 31996-2012) | км | 103 900,38 |
| ВВБ 3х10ок-0,66 кВ ТУ 3500-075-21059747-2010 (ГОСТ 31996-2012) | км | 279 620,59 |
| ВВБ 3х10ок-0,66 кВ ТУ 3500-075-21059747-2010 (ГОСТ 31996-2012) | км | 274 326,55 |
| ВВБ 3х16мк-0,66 кВ ТУ 3500-075-21059747-2010 (ГОСТ 31996-2012) | км | 400 636,46 |
| ВВБ 3х16ок-0,66 кВ ТУ 3500-075-21059747-2010 (ГОСТ 31996-2012) | км | 381 241,96 |
| ВВБ 3х16ок(N,PE)-0,66кВ ТУ 3500-075-21059747-2010 (ГОСТ 31996-2012) | км | 381 306,52 |
| ВВБ 3х2,5ок-0,66 кВ ТУ 3500-075-21059747-2010 (ГОСТ 31996-2012) | км | 123 614,82 |
| ВВБ 3х2,5ок-0,66 кВ ТУ 3500-075-21059747-2010 (ГОСТ 31996-2012) | км | 104 837,70 |
| ВВБ 3х2,5ок(N,PE)-0,66кВ ТУ 3500-075-21059747-2010 (ГОСТ 31996-2012) | км | 123 617,46 |
| ВВБ 3х2,5ок(N,PE)-0,66кВ ТУ 3500-075-21059747-2010 (ГОСТ 31996-2012) | км | 105 267,62 |
| ВВБ 3х25мк-0,66 кВ ТУ 3500-075-21059747-2010 (ГОСТ 31996-2012) | км | 592 633,13 |
| ВВБ 3х25мк-0,66 кВ ТУ 3500-075-21059747-2010 (ГОСТ 31996-2012) | км | 638 916,05 |
| ВВБ 3х25мк(N,PE)-0,66кВ ТУ 3500-075-21059747-2010 (ГОСТ 31996-2012) | км | 592 740,68 |
| ВВБ 3х25мк(N,PE)-0,66кВ ТУ 3500-075-21059747-2010 (ГОСТ 31996-2012) | км | 638 926,59 |
| ВВБ 3х35мк-0,66 кВ ТУ 3500-075-21059747-2010 (ГОСТ 31996-2012) | км | 840 318,63 |
| ВВБ 3х35мк-0,66 кВ ТУ 3500-075-21059747-2010 (ГОСТ 31996-2012) | км | 780 316,01 |
| ВВБ 3х35мк(N,PE)-0,66кВ ТУ 3500-075-21059747-2010 (ГОСТ 31996-2012) | км | 780 439,19 |
| ВВБ 3х35мк(N,PE)-0,66кВ ТУ 3500-075-21059747-2010 (ГОСТ 31996-2012) | км | 840 330,66 |
| ВВБ 3х35мк+1х16ок(PE)-0,66кВ ТУ 3500-075-21059747-2010 (ГОСТ 31996-2012) | км | 875 695,81 |
| ВВБ 3х4ок-0,66 кВ ТУ 3500-075-21059747-2010 (ГОСТ 31996-2012) | км | 137 971,54 |
| ВВБ 3х4ок-0,66 кВ ТУ 3500-075-21059747-2010 (ГОСТ 31996-2012) | км | 147 134,86 |
| ВВБ 3х50мк+1х25мк(N)-0,66кВ ТУ 3500-075-21059747-2010 (ГОСТ 31996-2012) | км | 1 216 949,48 |
| ВВБ 3х50мк+1х25мк(N)-0,66кВ ТУ 3500-075-21059747-2010 (ГОСТ 31996-2012) | км | 1 291 609,85 |
| ВВБ 3х50мс-0,66 кВ ТУ 3500-075-21059747-2010 (ГОСТ 31996-2012) | км | 1 066 577,67 |
| ВВБ 3х6ок(N,PE)-0,66кВ ТУ 3500-075-21059747-2010 (ГОСТ 31996-2012) | км | 178 333,43 |
| ВВБ 3х6ок(N,PE)-0,66кВ ТУ 3500-075-21059747-2010 (ГОСТ 31996-2012) | км | 186 440,38 |
| ВВБ 4х1,5ок(N)-0,66кВ ТУ 3500-075-21059747-2010 (ГОСТ 31996-2012) | км | 117 114,58 |
| ВВБ 4х1,5ок(N)-0,66кВ ТУ 3500-075-21059747-2010 (ГОСТ 31996-2012) | км | 98 319,28 |
| ВВБ 4х10ок(N)-0,66кВ ТУ 3500-075-21059747-2010 (ГОСТ 31996-2012) | км | 341 533,03 |
| ВВБ 4х10ок(N)-0,66кВ ТУ 3500-075-21059747-2010 (ГОСТ 31996-2012) | км | 339 962,76 |
| ВВБ 2х1,5ок(N)-1кВ ТУ 3500-075-21059747-2010 (ГОСТ 31996-2012) | км | 97 048,13 |
| ВВБ 2х1,5ок(N)-1кВ ТУ 3500-075-21059747-2010 (ГОСТ 31996-2012) | км | 78 582,85 |
| ВВБ 2х10ок(N)-1кВ ТУ 3500-075-21059747-2010 (ГОСТ 31996-2012) | км | 216 068,70 |
| ВВБ 2х10ок(N)-1кВ ТУ 3500-075-21059747-2010 (ГОСТ 31996-2012) | км | 218 333,42 |
| ВВБ 2х120мк(N)-1кВ ТУ 3500-075-21059747-2010 (ГОСТ 31996-2012) | км | 1 838 970,60 |
| ВВБ 2х120мк(N)-1кВ ТУ 3500-075-21059747-2010 (ГОСТ 31996-2012) | км | 1 713 518,17 |
| ВВБ 2х150мк(N)-1кВ ТУ 3500-075-21059747-2010 (ГОСТ 31996-2012) | км | 2 102 834,98 |
| ВВБ 2х150мк(N)-1кВ ТУ 3500-075-21059747-2010 (ГОСТ 31996-2012) | км | 2 252 340,72 |
| ВВБ 2х16мк(N)-1кВ ТУ 3500-075-21059747-2010 (ГОСТ 31996-2012) | км | 300 853,91 |
| ВВБ 2х16ок(N)-1 кВ ТУ 3500-075-21059747-2010 (ГОСТ 31996-2012) | км | 292 081,35 |
| ВВБ 2х185мк(N)-1кВ ТУ 3500-075-21059747-2010 (ГОСТ 31996-2012) | км | 2 822 755,00 |
| ВВБ 2х185мк(N)-1кВ ТУ 3500-075-21059747-2010 (ГОСТ 31996-2012) | км | 2 617 908,93 |
| ВВБ 2х2,5ок(N)-1кВ ТУ 3500-075-21059747-2010 (ГОСТ 31996-2012) | км | 91 839,40 |
Номинальное напряжение кабелей, число жил и номинальное сечение основных жил
| Марка кабеля | Число жил | Номинальное сечение жил, мм2 | |
| номинальное напряжение, кВ | |||
| 0,66 | 1 | ||
| ВВБ, ВВБГ | 2, 5 | 1,5-50 | 1,5-240 |
| 3, 4 | 1,5-400 | ||
| АВВБ, АВВБГ | 2, 5 | 2,5-50 | 2,5-240 |
| 3, 4 | 2,5-400 | ||
Технические характеристики
Вид климатического исполнения кабелей УХЛ и Т, категорий размещения 1 по ГОСТ 15150.
Диапазон температур эксплуатации от -50°С до 50°С.
Относительная влажность воздуха при температуре до 35?С до 98%.
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже -15?С.
Допустимый радиус изгиба кабелей при прокладке:
- одножильные не менее 10 наружных диаметров;
- многожильные не менее 7,5 наружных диаметров.
Допустимые усилия при тяжении кабелей по трассе прокладки не должны превышать:
- для кабелей с алюминиевыми токопроводящими жилами 30 Н/мм2 сечения жилы;
- для кабелей с медными токопроводящими жилами 50 Н/мм2 сечения жилы.
Кабели не распространяют горение при одиночной прокладке.
Кабели в тропическом исполнении стойки к воздействию плесневых грибов.
Длительно допустимая температура нагрева жил кабелей при эксплуатации не более 70°С.
Максимально допустимая температура нагрева жил при токах короткого замыкания (вторая цифра для кабелей с токопроводящими жилами сечением более 300 мм2) не более 160/140°С.
Продолжительность короткого замыкания не должна превышать 5 с.
Допустимая температура нагрева жил кабелей в режиме перегрузки не более 90°С.
Предельная температура нагрева жил по условиям невозгорания при коротком замыкании не более 350°С.
Строительная длина кабелей устанавливается при заказе.
Срок службы 30 лет с даты изготовления кабелей.
Гарантийный срок эксплуатации 5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления.
Срок хранения:
- на открытых площадках не более 2 лет;
- под навесом не более 5 лет;
- в закрытых помещениях не более 10 лет.
