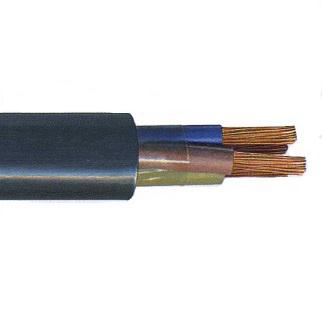

ВЭБШв, АВЭБШв, ВЭБШвнг(А), АВЭБШвнг(А), ВЭБШвнг(А)-LS, АВЭБШвнг(А)-LS, ПвЭБШвнг(А)-LS, АПвЭБШвнг(А)-LS, ПвЭБШв, АПвЭБШв, ПвЭБШвнг(В), АПвЭБШвнг(В) на 1 кВ ТУ 16.К01-54-2006
1. Токопроводящая жила– медная или алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
2. Изоляция – для кабелей марок ВЭБШв, АВЭБШв, ВЭБШвнг(А), АВЭБШвнг(А) - из поливинилxлоридного пластиката, для кабелей марок ВЭБШвнг(А)-LS, АВЭБШвнг(А)-LS – из поливинилхлоридного пластиката пониженной пожарной опасности, для кабелей марок ПвЭБШв, АПвЭБШв, ПвЭБШвнг(В), АПвЭБШвнг(В), ПвЭБШвнг(А)-LS, АПвЭБШвнг(А) – LS –из сшитого полиэтилена.
Заказать3. Скрутка - изолированные жилы двуx-, треx-, четыреx- и пятижильных кабелей скручены.
4. Внутренняя оболочка - для кабелей марок ВЭБШв, АВЭБШв, ПвЭБШв, АПвЭБШв- из поливинилxлоридного пластиката; для кабелей марок ВЭБШвнг(А), АВЭБШвнг(А), ПвЭБШвнг(В), АПвЭБШвнг(В)– из поливинилxлоридного пластиката пониженной горючести, в кабелях марок ВЭБШвнг(А)-LS, АВЭБШвнг(А)-LS, ПвЭБШвнг(А)-LS, АПвЭБШвнг(А) – LS – из поливинилхлоридного пластиката пониженной пожарной опасности.
5. Экран – из медныx проволок и спирально наложенной медной ленты.
6. Разделительный слой – для кабелей марок ВЭБШв, АВЭБШв, ПвЭБШв, АПвЭБШв из крепированной или кабельной бумаги, или пластмассовой ленты, для кабелей марок ВЭБШвнг(А), АВЭБШвнг(А), ПвЭБШвнг(В), АПвЭБШвнг(В), ВЭБШвнг(А)-LS, АВЭБШвнг(А)-LS, ПвЭБШвнг(А)-LS, АПвЭБШвнг(А) – LS – из ленты электроизоляционной стеклянной или из стеклослюдосодержащей ленты.
7. Подушка– в кабелях марок ВЭБШв, АВЭБШв, ПвЭБШв, АПвЭБШв из поливинилхлоридного пластиката, в кабелях марок ВЭБШвнг(А), АВЭБШвнг(А), ПвЭБШвнг(В), АПвЭБШвнг(В) – из поливинилхлоридного пластиката пониженной горючести, в кабелях марок ВЭБШвнг(А)-LS, АВЭБШвнг(А)-LS, ПвЭБШвнг(А)-LS, АПвЭБШвнг(А) – LS – из поливинилхлоридных композиций пониженной пожарной опасности.
8. Броня– из двух стальных оцинкованных лент.
7. Защитный шланг– для кабелей марок ВЭБШв, АВЭБШв, ПвЭБШв, АПвЭБШв - из поливинилxлоридного пластиката; для кабелей марок ВЭБШвнг(А), АВЭБШвнг(А), ПвЭБШвнг(В), АПвЭБШвнг(В)– из поливинилxлоридного пластиката пониженной горючести, в кабелях марок ВЭБШвнг(А)-LS, АВЭБШвнг(А)-LS, ПвЭБШвнг(А)-LS, АПвЭБШвнг(А) – LS – из поливинилхлоридного пластиката пониженной пожарной опасности.
Стоимость:
| Наименование | Ед. изм. | Цена прайса, руб. без НДС |
| ВЭБШв 3х150мс(N,PE)/70-1 кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 3 476 657,69 |
| АВЭБШв 3х50мс(N,PE)/25-1 кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 378 860,63 |
| АВЭБШв 3х95мс(N,PE)/35-1 кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 578 854,60 |
| ВЭБШвнг(А) 1х25мк-1кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 235 431,70 |
| ВЭБШвнг(А) 1х25мк/16-1 кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 338 693,81 |
| ВЭБШвнг(А) 1х50мк-1 кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 395 642,68 |
| ВЭБШвнг(А) 3х120мс-1 кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 2 530 585,03 |
| ВЭБШвнг(А) 4х16мк(PE)/16-1кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 631 954,88 |
| ВЭБШвнг(А) 4х25мк(N)/16-1кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 889 229,92 |
| ВЭБШвнг(А) 4х25мк(PE)/16-1кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 889 258,90 |
| ВЭБШвнг(А) 4х35мк(N)/16-1кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 1 155 644,61 |
| ВЭБШвнг(А) 4х35мк(PE)/16-1кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 1 155 677,37 |
| ВЭБШвнг(А) 4х50мк(N)/25-1кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 1 573 451,93 |
| ВЭБШвнг(А) 4х50мк(PE)/25-1кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 1 573 497,59 |
| ВЭБШвнг(А) 4х70мс(N)/35-1кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 2 144 698,46 |
| ВЭБШвнг(А) 4х95мс(N)/50-1кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 2 953 554,19 |
| ВЭБШвнг(А) 4х95мс(PE)/50-1кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 2 954 093,05 |
| ВЭБШвнг(А) 5х120мс(N,PE)/70-1кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 4 545 893,20 |
| ВЭБШвнг(А) 5х150мс(N,PE)/70-1кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 5 492 537,87 |
| ВЭБШвнг(А) 5х50мс(N,PE)/25-1кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 1 858 875,49 |
| ВЭБШвнг(А) 5х50мс(N,PE)/35-1кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 1 922 100,05 |
| АВЭБШвнг(А) 3х120мс/70-1 кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 944 040,26 |
| АВЭБШвнг(А) 3х150мс-1 кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 590 292,22 |
| АВЭБШвнг(А) 3х150мс/70-1 кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 1 032 103,75 |
| АВЭБШвнг(А) 3х185мс-1 кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 710 455,01 |
| АВЭБШвнг(А) 3х185мс/95-1 кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 1 323 238,55 |
| АВЭБШвнг(А) 3х95мс-1 кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 432 329,02 |
| АВЭБШвнг(А) 3х95мс/50-1 кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 737 746,63 |
| ВЭБШвнг(А)-LS 2х2,5ок(N)-1 кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 87 150,66 |
| ВЭБШвнг(А)-LS 3х10ок-1 кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 287 858,19 |
| ВЭБШвнг(А)-LS 3х120мс(N,PE)/70-1кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 2 908 135,70 |
| ЭБШвнг(А)-LS 3х150мс(N,PE)/70-1кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 3 478 007,69 |
| ВЭБШвнг(А)-LS 3х2,5ок-1 кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 114 680,66 |
| ВЭБШвнг(А)-LS 3х240мс(N,PE)/120-1кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 5 714 102,53 |
| ВЭБШвнг(А)-LS 3х70мс(N,PE)/35-1кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 1 667 919,79 |
| ВЭБШвнг(А)-LS 3х95мс(N,PE)/50-1кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 2 295 925,53 |
| ВЭБШвнг(А)-LS 4х10ок(N)-1 кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 341 571,58 |
| ВЭБШвнг(А)-LS 4х120мс(N)/120-1кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 4 032 977,60 |
| ВЭБШвнг(А)-LS 4х185мс(PE)/95-1кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 5 620 469,49 |
| ВЭБШвнг(А)-LS 4х50мс(N)/25-1кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 1 511 585,67 |
| ВЭБШвнг(А)-LS 5х10ок(N,PE)-1 кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 440 834,60 |
| ВЭБШвнг(А)-LS 5х120мс(N,PE)/70-1кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 4 510 943,70 |
| ВЭБШвнг(А)-LS 5х35мк(N,PE)/16-1кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 1 366 185,03 |
| ВЭБШвнг(А)-LS 5х95мс(N,PE)/50-1кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 3 551 759,55 |
| АВЭБШвнг(А)-LS 2х6ок(N)-1 кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 88 586,84 |
| АВЭБШвнг(А)-LS 3х6ок-1 кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 97 293,28 |
| АВЭБШвнг(А)-LS 5х6ок(N,PE)-1 кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 123 013,06 |
| ПвЭБШвнг(А)-LS 1х120мк/50-1 кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 1 208 630,00 |
| ПвЭБШвнг(А)-LS 1х150мк/50-1 кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 1 405 354,73 |
| ПвЭБШвнг(А)-LS 3х120мс(N,PE)/70-1кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 2 952 192,28 |
| ПвЭБШвнг(А)-LS 3х95мс(N,PE)/50-1кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 2 316 178,88 |
| ПвЭБШвнг(А)-LS 4х120мс(N)/95-1 кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 4 019 098,04 |
| ПвЭБШвнг(А)-LS 4х16мк(PE)/16-1кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 620 699,49 |
| ПвЭБШвнг(А)-LS 4х70мс(PE)/35-1кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 2 152 729,24 |
| ПвЭБШвнг(А)-LS 5х10ок(N,PE)-1 кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 442 640,98 |
| ПвЭБШвнг(А)-LS 5х120мс(N,PE)/35-1кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 4 473 017,32 |
| вЭБШвнг(А)-LS 5х25мк(N,PE)/25-1 кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 1 113 926,09 |
| ПвЭБШвнг(А)-LS 5х50мк(N,PE)/50-1 кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 2 046 871,24 |
| ПвЭБШвнг(А)-LS 5х95мс(N,PE)-1 кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 3 464 893,82 |
| ПвЭБШв 3х240мс/35-1 кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 5 189 597,53 |
| ПвЭБШв 5х120мс(N,PE)/35-1 кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 4 310 464,01 |
| ПвЭБШв 5х150мс(N,PE)/50-1 кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 5 377 175,56 |
| ПвЭБШв 5х240мс(N,PE)/70-1 кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 8 666 815,88 |
| ПвЭБШв 5х35мк(N,PE)/16-1 кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 1 412 108,43 |
| ПвЭБШв 5х70мс(N,PE)/35-1 кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 2 611 308,06 |
| ПвЭБШв 5х95мс(N,PE)/50-1 кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | км | 3 574 191,50 |
| АПвЭБШв 3х95мс(N,PE)/95-1кВ ТУ 16.К01-54-2006 (ГОСТ 31996-20 | 968 357,06 | |
| АПвЭБШв 4х185мс(N)/95-1кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012 | 1 439 715,32 | |
| АПвЭБШв 4х240мс(N)/50-1 кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | 1 353 568,12 | |
| АПвЭБШв 4х95мс(N)/50-1кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | 776 796,80 | |
| ПвЭБШвнг(В) 5х4ок(N,PE)-1 кВ ТУ 16.К01-54-2006 (ГОСТ 31996-2012) | 215 451,30 |
Число и номинальное сечение токопроводящих жил кабелей:
|
Марка кабеля |
Число жил |
Номинальное сечение токопроводящихжил, мм2 |
|
ВЭБШв, ПвЭБШв, ВЭБШвнг(А), ПвЭБШвнг(В), ВЭБШвнг(А)-LS, ПвЭБШвнг(А)-LS |
1, 2 ,3, 4, 5 |
16-240 |
|
АВЭБШв, АПвЭБШв, АВЭБШвнг(А), АПвЭБШвнг(В) АВЭБШвнг(А)-LS, АПвЭБШвнг(А) – LS |
1, 2, 3, 4, 5 |
25-240 |
Технические характеристики
Вид климатического исполнения УХЛ и Т, категории размещения 1 и 5 по ГОСТ 15150.
Диапазон температур эксплуатации от -50°С до 50°С.
Относительная влажность воздуха при температуре до 35°С до 98%.
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре ….не ниже -15°С.
Минимальный радиус изгиба кабелей при прокладке:
- одножильные не менее 10 наружных диаметров;
- многожильные не менее 7,5 наружных диаметров.
Кабели ВЭБШв, АВЭБШв, ПвЭБШв, АПвЭБШв не распространяют горение при одиночной прокладке.
Кабели ПвЭБШвнг(В), АПвЭБШвнг(В) не распространяют горение при групповой прокладке по категории В.
Кабели ВЭБШвнг(А), АВЭБШвнг(А), ВЭБШвнг(А)-LS, АВЭБШвнг(А)-LS, ПвЭБШвнг(А)-LS, АПвЭБШвнг(А) – LS не распространяют горение при групповой прокладке по категории А.
Длительно допустимая температура нагрева жил кабелей при эксплуатации:
- для кабелей с изоляцией из ПВХ пластиката и ПВХ пластиката пониженной пожарной опасности не более 70°С;
- для кабелей с изоляцией из сшитого полиэтилена не более 90°С.
Максимально допустимая температура нагрева жил при токах короткого замыкания:
- для кабелей с изоляцией из ПВХ пластиката и ПВХ пластиката пониженной пожарной опасности не более 160°С;
- для кабелей с изоляцией из сшитого полиэтилена не более 250°С. Продолжительность короткого замыкания не должна превышать 5 с.
Допустимая температура нагрева жил кабелей в режиме перегрузки:
- для кабелей с изоляцией из ПВХ пластиката и ПВХ пластиката пониженной пожарной опасности не более 90°С;
- для кабелей с изоляцией из сшитого полиэтилена не более 130°С.
Допустимая температура нагрева жил по условия невозгорания кабеля при коротком замыкании:
- для кабелей с изоляцией из ПВХ пластиката и ПВХ пластиката пониженной пожарной опасности не более 350°С;
- для кабелей с изоляцией из сшитого полиэтилена не более 400°С.
Продолжительность работы кабелей в режиме однофазного короткого замыкания на землю не должна превышать 8 часов в сутки, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не должна превышать 125 ч за год.
Строительная длина кабелей для сечений основных жил:
- 16 мм2 450 м;
- 25 - 70 мм2 300 м;
- 95 мм2 и выше 200 м.
Срок службы не менее 30 лет при соблюдении требований по транспортированию, хранению, прокладке (монтажу) и эксплуатации.
Гарантийный срок эксплуатации 5 лет, гарантийный срок исчисляется с даты ввода кабелей в эксплуатацию, но не позднее 6 мес. с даты изготовления.
