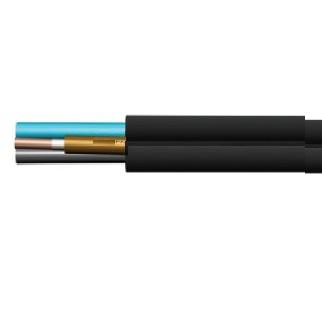

ВБШвнг(А)-LS, АВБШвнг(А)-LS, ВБВнг(А)LS на 0,66 и 1 кВ ТУ 16.К71-310-2001, ТУ 16.К73.079-2007

1. Токопроводящая жила- медная или алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
2. Изоляция - из поливинилхлоридного пластиката пониженной пожарной опасности. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил (N) выполняется синего цвета. Изоляция жил заземления (РЕ) выполняется двухцветной (зелено-желтой расцветки).

Заказать

3. Скрутка - изолированные жилы двух-, трех-, четырех-, пятижильных кабелей скручены; двух- , трех- и пятижильные кабели имеют жилы одинакового сечения, четырехжильные имеют все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую).
4. Внутренняя оболочка - ПВХ пластиката пониженной пожарной опасности.
5. Броня - из двух стальных лент.

6. Защитный шланг из поливинилхлоридного пластиката пониженной пожарной опасности.

Номинальное напряжение кабелей, число жил и номинальное сечение основных жил

Марка кабеля



Число жил

Номинальное сечение жил, мм2

Номинальное напряжение, кВ

0,66

1

3

АВБШвнг(А)-LS

1

-

16-630

-

3

2,5-50

2,5-400



10-240

4

-

2,  5

2,5-240

-

ВБШвнг(А)-LS

1

-

10-630

-

3

1,5-50

1,5-400



6-240

4

-

2,  5

1,5-240

-

одножильные кабели предназначены для эксплуатации в сетях постоянного напряжения.

Кабели соответствуют требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012

Технические характеристики

Вид климатического исполнения кабелей УXЛ и Т, категория размещения 1 -5 по ГОСТ 15150.
Диапазон температур эксплуатации  от -50 °С до 50 °С.
Относительная влажность воздуxа при температуре до 35 °С до 98 %.
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре  не ниже -15 °С.
Минимальный радиус изгиба кабелей при прокладке:

  • одножильные не менее 10 наружныx диаметров;
  • многожильные не менее 7.5 наружныx диаметров.

Кабели не распространяют горение при групповой прокладке по категории А.
Дымообразование при горении тлении кабелей не приводит к снижению светопроницаемости в испытательной камере более чем на 50%.
Длительно допустимая температура нагрева жил кабелей при эксплуатации не более 70°С.

Максимально допустимая температура нагрева жил при токаx короткого замыкания не более 160°С.

Продолжительность короткого замыкания не должна превышать 5 с.

Допустимая температура нагрева жил кабелей в режиме перегрузки не более 90°С.

Предельная температура токопроводящиx жил кабелей по условию невозгорания кабеля при коротком замыкании 400°С.

Строительная длина кабелей устанавливается при заказе.

Срок службы 30 лет с даты изготовления кабеля.

Гарантийный срок эксплуатации 5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления.

Срок хранения:

  • на открытых площадках не более 2 лет;
  • под навесом не более 5 лет;
  • в закрытых помещениях не более 10 лет.
