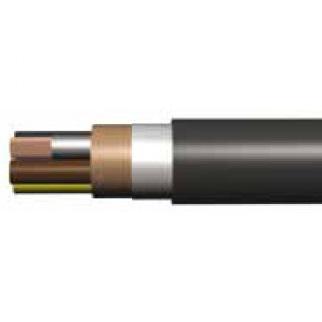

Силовые кабели ВБШв, АПвБШвнг(В), ПвБШв, ПвБШвнг(В), АВБШв, АПвБШв, ВБШвнг(А), ПвБШп, АПвБШп, АВБШвнг(А) изготавливаются согласно нормативам ТУ 16-705.499-1010 и рассчитаны на распределение и передачу электроэнергии в электротехнических объектах стационарного типа частотой 50 Гц и на переменное напряжение номиналом 0.66, 1 и 3кВ.

То же справедливо для марок ВКШв, ПвКШвнг(А), ПвКШв, АВКШв, АПвКШвнг(А), АПвКШв, ПвКШп, ВКШвнг(А), АПвКШп, АВКШвнг(А), изготавливаемых, согласно предписаниям ТУ 16.К73.079-2007. Примечательно к маркам с индексом нг(А) — предназначены исключительно для прокладки в группах в кабельных эстакадах и галереях.

Стоимость:

Номинальное напряжение кабелей, число жил и номинальное сечение основных жил

Конструкционные особенности

Технические характеристики

Все представленные марки кабелей соответствуют предписаниям ГОСТ 31996-2012 и ГОСТ 31565-2012. Примечательно, что одножильный кабель можно применять исключительно для сетей постоянного напряжения. Стоит отдельно отметить, что в условиях групповой прокладки марки с индексом (А) и (B) не распространяют горение. А марки в тропическом исполнении не будут подвержены разрушению из-за действия плесневых грибов.

Возможности использования регламентированы видом климатического исполнения УХЛ и Т по ГОСТ 15150 с категориями размещения 1 и 5.

Согласно стандарту:

• от -50°C до +50°C — разрешенный диапазон использования кабелей, исключения составляют ПвБШп, АПвБШп, где минимальная отместка может достигать -60°C;
• 98% — возможная влажность вплоть до достижения +35°C;
• -15°C — возможный нижний порог для прокладки без предварительного подогрева, исключение составляют ПвБШп, АПвБШп, нижняя граница которых может достигать -20°C;
• 7.5/10 наружных диаметров — минимальный радиус изгиба во время прокладки для многожильных/одножильных соответственно;
• 30/50 H/мм2 — максимальный порог усилия при тяжении по трассе для алюминиевых/медных токопроводящих жил соответственно;
• 70°C — предельный нагрев для ВБШв, ВБШвнг(А), АВБШв, АВБШвнг(А);
• 90°C — предельная температурная нагрузка для ПвБШв, АПвБШв, ПвБШп, АПвБШп, АПвБШвнг(В), ПвБШвнг(В);
• 160/140°C (сечение более 300 мм2) в течение 5 сек. — предельный нагрев при коротком замыкании для ВБШв, АВБШв, АВБШвнг(А), ВБШвнг(А), примечательно, что для кабелей АПвБШп, ПвБШв, ПвБШвнг(В), АПвБШв, ПвБШп, АПвБШвнг(В) 250°C;
• 90/130°C — допустимый предел нагрева при перегрузке для ВБШв, АВБШв, АВБШвнг(А), ВБШвнг(А)/ АПвБШп, ПвБШв, ПвБШвнг(В), АПвБШв, ПвБШп, АПвБШвнг(В) соответственно;
• 350/400°C — максимальный предел при возникновении короткого замыкания до момента возгорания для ВБШв, АВБШв, АВБШвнг(А), ВБШвнг(А)/ АПвБШп, ПвБШв, ПвБШвнг(В), АПвБШв, ПвБШп, АПвБШвнг(В) соответственно.

Срок службы для всех представленных марок составляет более 30 лет. Гарантия производителя действует в течение 5 лет с момента первого использования кабеля, но при условии, что срок эксплуатации не превысит 6 месяцев после изготовления. При этом хранить неиспользованный кабель можно не более 2 лет без укрытия, 5 лет под навесом и 10 лет, в условиях сухого и закрытого помещения.
