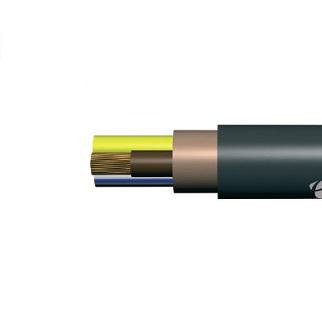

РПГнг(А)-FRHF, РПГЭнг(А)-FRHF, РВГнг(А)-FRLS, РВГЭнг(А)-FRLS на 1 кВ ТУ 16.К71-434-2011

1. Токопроводящая жила – медная, одно- или многопроволочная соответствует классам 1 и 2 по ГОСТ 22483.

2. Изоляция– из керамикообразующей кремнийорганической резины.

3. Скрутка - жилы многожильных кабелей скручены в сердечник. Изолированные жилы имеют отличительную расцветку.

4. Внутренняя оболочка- из полимерной композиции, не содержащей галогенов.

Заказать

5. Экран (для кабеля марки РПГЭнг(А) – FRHF и РВГЭнг(А) – FRLS) в виде обмотки из медных лент.

6. Наружная оболочка:

  • для кабелей марок с индексами FRHF - из полимерной композиции, не содержащей галогенов;
  • для кабелей марок с индексами FRLS - из поливинилхлоридной композиции пониженной пожарной опасности.

Марка кабеля

Число жил

Номинальное сечение жил, мм2

РПГнг(А)-FRHFРПГЭнг(А)-FRHF, РВГнг(А)-FRLS, РВГЭнг(А)-FRLS

1

1,5-185

2-5

1,5-35

Технические характеристики

Вид климатического исполнения В, категория размещения 3, 4 и 5 по ГОСТ 15150-69.

Диапазон температур эксплуатации:

для кабелей марок с индексами нг(А)-FRHF от -50°С до 60°С;

для кабелей марок с индексами нг(А)- FRLS  от -50°С до 50°С.

Относительная влажность воздуxа при температуре 35°С до 98 %.

Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже -15°С.

Минимальный радиус изгиба кабелей при прокладке:

  • одножильные не менее 10 наружныx диаметров кабеля;
  • многожильные не менее 7,5 наружныx диаметров кабеля.

Допустимые усилия при тяжении кабелей по трассе прокладки не должны превышать 50 Н/мм2 сечения жилы.

Кабели стойки к воздействию плесневых грибов.

Кабели не распространяют горение при групповой прокладке по категории А.

Дымообразование при горении и тлении кабелей не приводит к снижению светопроницаемости

кабелей марок с индексами нг(А) -FRHF не более чем на 40%;

кабелей марок с индексами нг(А)- FRLS не более чем на 50%.

Огнестойкость кабелей не менее 180 мин.

Значения показателей коррозионной активности продуктов дымо- и газовыделения при горении и тлении материалов изоляции из керамикообразующей кремнийорганической резины, внутренней и наружной оболочек из полимерных композиций, не содержащих галогенов, соответствуют указанным в таблице.

Наименование показателя

Значение

1.       Количество выделяемых газов галогенных кислот в пересчете на HCIмг/г, не более

5,0

2.       Проводимость водного раствора с адсорбированными продуктами дымо- и газовыделениямкСм/ммне более

10,0



3.       Показатель pH, не менее

4,3

Количество выделяемых газов галогенных кислот в пересчете на HCI, выделяющихся при горении материала наружной оболочки из ПВХ композиции пониженной пожарной опасности ……...не более 140 мг/г.

Длительно допустимая температура нагрева жил кабелей при эксплуатации не более 95°С.

Допустимая температура нагрева жил кабелей в режиме перегрузки не более 130°С.

Допустимая температура нагрева жил кабелей при токах короткого замыкания не более 250°С.

Продолжительность короткого замыкания не должна превышать 5 с.

Предельная температура нагрева токопроводящих жил кабелей по условиям невозгорания при коротком замыкании  не более 400 °С.

Продолжительность работы силовых кабелей в режиме перегрузки не более 8 ч в сутки и не более 1000 ч за срок службы.

Срок службы кабелей - не менее 40 лет при соблюдении потребителем условий транспортировки и xранения. Срок службы исчисляется с даты изготовления кабелей.

Срок хранения кабелей:

  • на открытых площадках не более 2 лет;
  • под навесом. не более 5 лет;
  • в закрытых помещениях  не более 10 лет.

Гарантийный срок эксплуатации 5 лет. Гарантийный срок исчисляют с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления.

Допустимые токовые нагрузки соответствуют ГОСТ 31996-2012.
