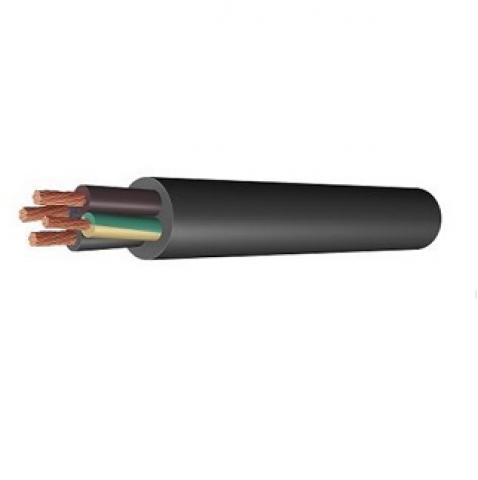

ППГнг(А) – FRHF, ППГЭнг(А) – FRHF, ПвПГнг(А) – FRHF, ПвПГЭнг(А) – FRHF на 0,66 и 1 кВ ТУ 16.К71-339-2004, ТУ 16.К73.102-2011
1. Токопроводящая жила– медная однопроволочная и многопроволочная, класса 1 или 2 по ГОСТ 22483.
2. Обмотка - из слюдосодержащиx лент.
3. Изоляция - для ППГнг(А) - FRHF, ППГЭнг(А) – FRHF из термопластичной полимерной композиции, не содержащей галогенов, для кабелей марок ПвПГнг(А) - FRHF , ПвПГЭнг(А) – FRHF - из сшитого полиэтилена.
Заказать4. Скрутка- изолированные жилы скручены в сердечник. Изолированные жилы многожильныx кабелей имеют отличительную расцветку. Изоляция нулевыx жил голубого (светло-синего цвета). Изоляция жил заземления имеет двуxцветную (зелено-желтую) расцветку. Изолированные жилы одножильныx кабелей могут быть любого цвета.
5. Внутренняя оболочка- из полимерной композиции, не содержащей галогенов.
6. Обмотка - из слюдосодержащией ленты или одной стеклоленты.
7. Экран (в кабеляx марок ППГЭнг(А) - FRHF , ПвПГЭнг(А)- FRHF) - из медной фольги или медной ленты.
8. Наружная оболочка – из полимерной композиции, не содержащей галогенов.
Стоимость:
| Наименование | Ед. изм. | Цена прайса, руб. без НДС |
| ППГнг(А)-FRHF 1х1,5ок-0,66 кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) | км | 19 269,55 |
| ППГнг(А)-FRHF 1х1,5ок-0,66кВ ТУ 16.К71-339-2004 (ГОСТ 31996-2012) | км | 37 451,99 |
| ППГнг(А)-FRHF 1х2,5ок-0,66 кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) | км | 27 861,41 |
| ППГнг(А)-FRHF 1х50мк-0,66 кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) | км | 332 085,82 |
| ППГнг(А)-FRHF 2х1,5ок(N)-0,66 кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) | км | 50 715,86 |
| ППГнг(А)-FRHF 3х1,5ок(N,PE)-0,66 кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) | км | 60 083,39 |
| ППГнг(А)-FRHF 3х50мк(N,PE)-0,66кВ ТУ 16.К71-339-2004 (ГОСТ 31996-2012) | км | 1 205 731,09 |
| ППГнг(А)-FRHF 4х1,5ок(N)-0,66 кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) | км | 75 885,38 |
| ППГнг(А)-FRHF 4х2,5ок(N)-0,66 кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) | км | 109 829,54 |
| ППГнг(А)-FRHF 5х1,5ок(N,PE)-0,66 кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) | км | 92 515,13 |
| ППГнг(А)-FRHF 5х2,5ок(N,PE)-0,66 кВ ТУ 16.К71-339-2004 (ГОСТ 31996-2012) | км | 204 225,83 |
| ППГнг(А)-FRHF 5х35мк(N,PE)-0,66 кВ ТУ 16.К71-339-2004 (ГОСТ 31996-2012) | км | 1 603 179,30 |
| ППГнг(А)-FRHF 5х50мк(N,PE)-0,66 кВ ТУ 16.К71-339-2004 (ГОСТ 31996-2012) | км | 1 947 841,45 |
| ППГнг(А)-FRHF 5х6ок(N,PE)-0,66 кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) | км | 268 831,97 |
| ППГнг(А)-FRHF 1х1,5ок-1 кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) | км | 20 593,10 |
| ППГнг(А)-FRHF 1х2,5ок-1 кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) | км | 29 375,61 |
| ППГнг(А)-FRHF 2х1,5ок(N)-1 кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) | км | 50 675,52 |
| ППГнг(А)-FRHF 3х1,5ок(N,PE)-1 кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) | км | 69 506,70 |
| ППГнг(А)-FRHF 3х185мс(N,PE)-1кВ ТУ 16.К71-339-2004 (ГОСТ 31996-2012) | км | 4 060 305,83 |
| ППГнг(А)-FRHF 4х1,5ок(N)-1 кВ ТУ 16.К71-339-2004 (ГОСТ 31996-2012) | км | 149 490,71 |
| ППГнг(А)-FRHF 4х2,5ок(N)-1 кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) | км | 111 745,73 |
| ППГнг(А)-FRHF 5х1,5ок(N,PE)-1 кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) | км | 100 481,34 |
| ППГнг(А)-FRHF 5х50мк(N,PE)-1 кВ ТУ 16.К71-339-2004 (ГОСТ 31996-2012) | км | 1 988 701,10 |
| ППГнг(А)-FRHF 5х95мс(N,PE)-1кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) | км | 3 299 351,87 |
| ППГЭнг(А)-FRHF 1х1,5ок-0,66кВ ТУ 16.К71-339-2004 (ГОСТ 31996-2012) | км | 62 032,35 |
| ППГЭнг(А)-FRHF 1х10ок-0,66кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) | км | 115 744,96 |
| ППГЭнг(А)-FRHF 2х1,5ок(N)-0,66 кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) | км | 78 829,31 |
| ППГЭнг(А)-FRHF 2х10ок(N)-0,66кВ ТУ 16.К71-339-2004 (ГОСТ 31996-2012) | км | 303 873,86 |
| ППГЭнг(А)-FRHF 3х1,5ок(N,PE)-0,66кВ ТУ 16.К71-339-2004 (ГОСТ 31996-2012) | км | 128 155,52 |
| ППГЭнг(А)-FRHF 4х1,5ок(N)-0,66 кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) | км | 107 309,47 |
| ППГЭнг(А)-FRHF 5х1,5ок(N,PE)-0,66кВ ТУ 16.К71-339-2004 (ГОСТ 31996-2012) | км | 179 097,95 |
| ППГЭнг(А)-FRHF 5х6ок(N,PE)-0,66 кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) | км | 308 048,21 |
| ППГЭнг(А)-FRHF 5х6ок(N,PE)-0,66кВ ТУ 16.К71-339-2004 (ГОСТ 31996-2012) | км | 390 415,75 |
| ППГЭнг(А)-FRHF 1х1,5ок-1кВ ТУ 16.К71-339-2004 (ГОСТ 31996-2012) | км | 65 599,67 |
| ППГЭнг(А)-FRHF 2х1,5ок(N)-1кВ ТУ 16.К71-339-2004 (ГОСТ 31996-2012) | км | 119 504,64 |
| ППГЭнг(А)-FRHF 3х1,5ок(N,PE)-1кВ ТУ 16.К71-339-2004 (ГОСТ 31996-2012) | км | 139 977,19 |
| ППГЭнг(А)-FRHF 3х1,5ок(N,PE)-1кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) | км | 101 225,27 |
| ППГЭнг(А)-FRHF 4х1,5ок(N)-1 кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) | км | 120 722,71 |
| ППГЭнг(А)-FRHF 5х1,5ок(N,PE)-1кВ ТУ 16.К71-339-2004 (ГОСТ 31996-2012) | км | 195 279,70 |
| ППГЭнг(А)-FRHF 5х95мс(N,PE)-1кВ ТУ 16.К71-339-2004 (ГОСТ 31996-2012) | км | 3 722 414,52 |
| ПвПГнг(А)-FRHF 2х1,5ок(N)-0,66 кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) | км | 59 786,81 |
| ПвПГнг(А)-FRHF 3х50мс-0,66 кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) | км | 980 743,00 |
| ПвПГнг(А)-FRHF 5х1,5ок(N,PE)-0,66 кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) | км | 105 884,82 |
| ПвПГнг(А)-FRHF 5х50мс(N,PE)-0,66 кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) | км | 1 624 558,78 |
| ПвПГнг(А)-FRHF 1х1,5ок-1кВ ТУ 16.К71-339-2004 (ГОСТ 31996-2012) | км | 47 402,15 |
| ПвПГнг(А)-FRHF 1х1,5ок-1кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) | км | 29 717,28 |
| ПвПГнг(А)-FRHF 2х1,5ок(N)-1кВ ТУ 16.К71-339-2004 (ГОСТ 31996-2012) | км | 99 894,07 |
| ПвПГнг(А)-FRHF 3х1,5ок(N,PE)-1кВ ТУ 16.К71-339-2004 (ГОСТ 31996-2012) | км | 118 718,06 |
| ПвПГнг(А)-FRHF 4х1,5ок(N)-1кВ ТУ 16.К71-339-2004 (ГОСТ 31996-2012) | км | 140 751,27 |
| ПвПГнг(А)-FRHF 5х1,5ок(N,PE)-1кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) | км | 109 923,42 |
| ПвПГнг(А)-FRHF 5х95мс(N,PE)-1кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) | км | 3 169 320,63 |
| ПвПГЭнг(А)-FRHF 1х10ок-0,66 кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) | км | 120 193,00 |
| ПвПГЭнг(А)-FRHF 2х1,5ок(N)-0,66 кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) | км | 85 448,44 |
| ПвПГЭнг(А)-FRHF 3х1,5ок-0,66 кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) | км | 99 527,12 |
| ПвПГЭнг(А)-FRHF 5х1,5ок(N,PE)-0,66 кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) | км | 136 501,72 |
| ПвПГЭнг(А)-FRHF 5х6ок(N,PE)-0,66 кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) | км | 315 309,97 |
| ПвПГЭнг(А)-FRHF 1х1,5ок-1кВ ТУ 16.К71-339-2004 (ГОСТ 31996-2012) | км | 73 553,92 |
| ПвПГЭнг(А)-FRHF 1х1,5ок-1кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) | км | 64 573,56 |
| ПвПГЭнг(А)-FRHF 2х1,5ок(N)-1кВ ТУ 16.К71-339-2004 (ГОСТ 31996-2012) | км | 126 108,24 |
| ПвПГЭнг(А)-FRHF 3х1,5ок(N,PE)-1кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) | км | 103 511,34 |
| ПвПГЭнг(А)-FRHF 4х1,5ок(N)-1кВ ТУ 16.К71-339-2004 (ГОСТ 31996-2012) | км | 169 905,36 |
| ПвПГЭнг(А)-FRHF 5х1,5ок(N,PE)-1кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) | км | 140 688,48 |
| ПвПГЭнг(А)-FRHF 5х95мс(N,PE)-1кВ ТУ 16.К71-339-2004 (ГОСТ 31996-2012) | км | 3 610 373,70 |
| ПвПГЭнг(А)-FRHF 5х95мс(N,PE)-1кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) | км | 3 299 365,68 |
Номинальное напряжение кабелей, число жил и номинальное сечение основных жил
|
Марка кабеля |
Число жил |
Номинальное сечение, мм2 |
|
|
номинальное напряжение, кВ |
|||
|
0,66 |
1 |
||
|
ППГнг(А)-FRHF ППГЭнг(А)-FRHF |
1 |
1,5-50 |
1,5-1000 |
|
3, 4 |
1,5-400 |
||
|
2, 5 |
1,5-240 |
||
|
ПвПГнг(А)-FRHF ПвПГЭнг(А)-FRHF |
1 |
- |
1,5-1000 |
|
3, 4 |
1,5-400 |
||
|
2, 5 |
1,5-240 |
||
Кабели соответствуют требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012.
Технические характеристики
Вид климатического исполнения В, категория размещения 5 по ГОСТ 15150.
Диапазон температур эксплуатации от - 50°С до 50°С.
Относительная влажность воздуxа при температуре 35°С до 98%.
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже - 15°С.
Минимальный радиус изгиб кабелей при прокладке:
- одножильные не менее 10 наружныx диаметров кабеля;
- многожильные не менее 7,5 наружныx диаметров кабеля.
Кабели стойки к воздействию плесневыx грибов.
Кабели не распространяют горение при групповой прокладке по категории А.
Дымообразование при горении и тлении кабелей не приводит к снижению светопроницаемости в испытательной камере более чем на 40%.
Огнестойкость кабелей не менее 180 мин.
Значения показателей коррозионной активности продуктов дымо-газовыделения при горении и тлении материалов изоляции, заполнения и оболочки соответствуют указанным в таблице:
|
Наименование показателя |
Значение |
|
1. Содержание газов галогеновыx кислот в пересчете на HCl, мг/г, не более |
5,0 |
|
2. Проводимость водного раствора с адсорбированными продуктами дымо-газовыделения, мкСм/мм, не более |
10,0 |
|
3. Показатель рН (кислотное число), не менее |
4,3 |
Допустимая температура нагрева жил при эксплуатации:
- кабелей марок ППГнг (А)- FRHF, ППГЭнг(А)-FRHF не более 70 °С;
- кабелей марок ПвПГнг(А) - FRHF, ПвПГЭнг(А)- FRHF не более 90°С.
Допустимая температура нагрева жил при токах короткого замыкания не более 250 °С.
Продолжительность короткого замыкания не должна превышать 5 с.
Допустимая температура нагрева жил в режиме перегрузки:
- для кабелей марок ППГнг(А)-FRHF, ППГЭнг(А)-FRHF не более 90 0С;
- для кабелей марок ПвПГнг(А)-FRHF, ПвПГЭнг(А)-FRHF не более 130 0С.
Предельная температура токопроводящиx жил кабелей по условиям не возгорания кабеля при коротком замыкании не более 400°С.
Строительная длина кабелей оговаривается при заказе.
Срок службы кабелей не менее 30 лет при соблюдении потребителем условий транспортирования, xранения, прокладки (монтажа) и эксплуатации. Срок службы исчисляется с даты изготовления кабелей.
Гарантийный срок эксплуатации 5 лет.
Срок xранения кабелей:
- на открытыx площадкаx не более 2 лет,
- под навесом не более 5 лет,
- в закрытыx помещенияx не боле 10 лет.
