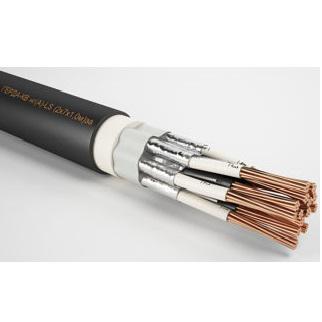

АПвзБбШп, ПвзБбШп на 1 кВ ТУ 3530-071-21059747-2010
1. Токопроводящая жила- медная или алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
2. Изоляция - из силанольносшитого полиэтилена. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил выполняется синего цвета. Изоляция жил заземления (PE) выполняется двухцветной (зелено-желтой расцветки).
3. Скрутка - изолированные жилы кабелей скручены в сердечник вокруг жгута из поливинилхлоридного пластиката или резины. Кабели выполняются четырех- и пятижильными.
4. Внутренняя оболочка – двухслойная, внутренний слой - из невулканизированной резиновой смеси, наружный - из полиэтилена.
6. Броня - из двух стальных оцинкованных лент;
7. Защитный шланг - из полиэтилена.
Стоимость:
| Наименование | Ед.изм. | Цена прайса, руб. без НДС |
| АПвзБбШп 3х25ок+1х16ок(N)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 160 384,56 |
| АПвзБбШп 3х25ок+1х16ок(PE)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 160 425,52 |
| АПвзБбШп 3х35ок+1х16ок(N)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 188 130,49 |
| АПвзБбШп 3х35ок+1х16ок(PE)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 188 171,85 |
| АПвзБбШп 4х10ок(N)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 85 890,06 |
| АПвзБбШп 4х10ок(PE)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 85 907,12 |
| АПвзБбШп 4х120мс(N)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 496 093,66 |
| АПвзБбШп 4х120мс(PE)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 496 710,20 |
| АПвзБбШп 4х150мс(N)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 604 751,11 |
| АПвзБбШп 4х150мс(PE)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 605 585,24 |
| АПвзБбШп 4х16ок(N)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 114 668,31 |
| АПвзБбШп 4х16ок(PE)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 114 710,24 |
| АПвзБбШп 4х185мс(N)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 733 311,57 |
| АПвзБбШп 4х185мс(PE)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 734 369,18 |
| АПвзБбШп 4х240мс(N)-1 кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 951 214,01 |
| АПвзБбШп 4х240мс(PE)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 952 561,88 |
| АПвзБбШп 4х25ок(N)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 163 073,68 |
| АПвзБбШп 4х25ок(PE)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 163 203,46 |
| АПвзБбШп 4х300мс(N)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 1 151 059,01 |
| АПвзБбШп 4х300мс(PE)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 1 154 725,18 |
| АПвзБбШп 4х35ок(N)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 203 286,38 |
| АПвзБбШп 4х35ок(PE)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 203 449,73 |
| АПвзБбШп 4х50мк(N)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 251 793,11 |
| АПвзБбШп 4х50мк(PE)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 252 059,41 |
| АПвзБбШп 4х50мс(N)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 237 331,76 |
| АПвзБбШп 4х50мс(PE)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 237 656,69 |
| АПвзБбШп 4х70мс(N)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 312 313,54 |
| АПвзБбШп 4х70мс(PE)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 312 743,92 |
| АПвзБбШп 4х95мс(N)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 412 192,18 |
| АПвзБбШп 4х95мс(PE)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 412 689,05 |
| АПвзБбШп 5х10ок(N,PE)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 99 485,03 |
| АПвзБбШп 5х120мк(N,PE)-1 кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 663 073,36 |
| АПвзБбШп 5х120мс(N,PE)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 611 481,85 |
| АПвзБбШп 5х150мк(N,PE)-1 кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 827 081,99 |
| АПвзБбШп 5х150мс(N,PE)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 731 160,02 |
| АПвзБбШп 5х16ок(N,PE)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 133 947,61 |
| АПвзБбШп 5х185мс(N,PE)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 929 207,44 |
| АПвзБбШп 5х240мк(N,PE)-1 кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 1 292 209,58 |
| АПвзБбШп 5х240мс(N,PE)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 1 170 675,59 |
| АПвзБбШп 5х25ок(N,PE)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 192 918,94 |
| АПвзБбШп 5х35ок(N,PE)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 241 714,71 |
| АПвзБбШп 5х4ок(N,PE)-1 кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 64 669,40 |
| АПвзБбШп 5х50мк(N,PE)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 310 833,21 |
| АПвзБбШп 5х50мс(N,PE)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 285 967,25 |
| АПвзБбШп 5х6ок(N,PE)-1 кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 76 301,25 |
| АПвзБбШп 5х70мк(N,PE)-1 кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 412 412,35 |
| АПвзБбШп 5х70мс(N,PE)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 395 697,69 |
| АПвзБбШп 5х95мк(N,PE)-1 кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 541 674,92 |
| АПвзБбШп 5х95мс(N,PE)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 499 656,92 |
| ПвзБбШп 3х25мк+1х16мк(N)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 676 637,86 |
| ПвзБбШп 3х25мк+1х16мк(PE)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 676 701,53 |
| ПвзБбШп 3х35мк+1х16мк(N)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 1 199 789,19 |
| ПвзБбШп 3х35мк+1х16мк(PE)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 1 199 943,62 |
| ПвзБбШп 4х10ок(N)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 302 564,26 |
| ПвзБбШп 4х10ок(PE)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 302 584,68 |
| ПвзБбШп 4х120мс(N)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 3 206 081,59 |
| ПвзБбШп 4х120мс(PE)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 3 206 691,94 |
| ПвзБбШп 4х150мс(N)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 3 957 759,56 |
| ПвзБбШп 4х150мс(PE)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 3 958 560,63 |
| ПвзБбШп 4х16мк(N)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 475 574,03 |
| ПвзБбШп 4х16мк(PE)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 475 638,01 |
| ПвзБбШп 4х185мс(N)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 4 956 048,29 |
| ПвзБбШп 4х185мс(PE)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 4 957 133,10 |
| ПвзБбШп 4х240мс(PE)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 6 467 092,49 |
| ПвзБбШп 4х25мк(N)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 730 930,03 |
| ПвзБбШп 4х25мк(PE)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 731 085,87 |
| взБбШп 4х300мс(N)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 8 083 073,85 |
| ПвзБбШп 4х300мс(PE)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 8 084 650,37 |
| ПвзБбШп 4х35мк(N)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 990 192,14 |
| ПвзБбШп 4х35мк(PE)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 990 386,67 |
| ПвзБбШп 4х4ок(N)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 140 991,77 |
| ПвзБбШп 4х4ок(PE)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 140 998,08 |
| ПвзБбШп 4х50мк(N)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 1 334 632,81 |
| ПвзБбШп 4х50мк(PE)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 1 334 909,19 |
| ПвзБбШп 4х50мс(N)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 1 308 211,37 |
| ПвзБбШп 4х50мс(PE)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 1 308 526,09 |
| ПвзБбШп 4х6ок(N)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 194 912,56 |
| ПвзБбШп 4х6ок(PE)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 194 922,74 |
| ПвзБбШп 4х70мс(N)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 1 866 260,69 |
| ПвзБбШп 4х70мс(PE)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 1 866 676,15 |
| ПвзБбШп 4х95мс(N)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 2 551 796,56 |
| ПвзБбШп 4х95мс(PE)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 2 552 283,06 |
| ПвзБбШп 5х10ок(N,PE)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 371 773,06 |
| ПвзБбШп 5х120мс(N,PE)-1 кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 3 990 436,31 |
| ПвзБбШп 5х150мс(N,PE)-1 кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 4 954 418,12 |
| ПвзБбШп 5х16мк(N,PE)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 585 305,04 |
| ПвзБбШп 5х185мс(N,PE)-1 кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 6 171 879,73 |
| ПвзБбШп 5х240мс(N,PE)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 8 077 470,45 |
| ПвзБбШп 5х25мк(N,PE)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 902 145,81 |
| ПвзБбШп 5х35мк(N,PE)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 1 225 089,96 |
| ПвзБбШп 5х4ок(N,PE)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 171 099,80 |
| ПвзБбШп 5х50мк(N,PE)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 1 663 300,05 |
| ПвзБбШп 5х50мс(N,PE)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 1 637 727,60 |
| ПвзБбШп 5х6ок(N,PE)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 237 048,25 |
| ПвзБбШп 5х70мс(N,PE)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 2 321 457,91 |
| ПвзБбШп 5х95мс(N,PE)-1кВ ТУ 3530-071-21059747-2010 (ГОСТ 31996-2012) | км | 3 176 652,87 |
Число и номинальное сечение основных жил
|
Марка кабеля |
Число жил |
Номинальное сечение жил, мм2 |
|
Номинальное напряжение, кВ |
||
|
1 |
||
|
АПвзБбШП |
4 и 5 |
4-300 |
|
ПвзБбШП |
Буква "з" в марках кабеля обозначает заполненные невулканизированной резиной промежутки между изолированными жилами.
Кабели соответствуют требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012.
Технические характеристики
Вид климатического исполнения УХЛ, категории размещения 1 и 5 по ГОСТ 15150-69.
Диапазон температур эксплуатации от -50°С до 60°С.
Относительная влажность воздуха при температуре до 35°С до 98%.
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже не ниже -20°С.
Минимальный радиус изгиба кабелей при прокладке не ниже 7.5 наружных диаметров.
Допустимые усилия при тяжении кабелей по трассе прокладки не должны превышать:
- для кабелей с алюминиевыми токопроводящими жилами 30 Н/мм2 сечения жилы;
- для кабелей с медными токопроводящими жилами 50 Н/мм2.
Длительно допустимая температура нагрева жил кабелей при эксплуатации не более 90°С.
Максимально допустимая температура нагрева жил при токах короткого замыкания не более 250°С.
Продолжительность короткого замыкания не должна превышать 5 с.
Допустимая температура нагрева жил кабелей в режиме перегрузки не более 130°С.
Предельная температура нагрева жил по условиям невозгорания при коротком замыкании не более 400°С.
Строительная длина кабелей для сечений основных жил:
- 4 - 16 мм2 450 м;
- 25 - 70 мм2 300 м;
- 95 мм2 и выше 200 м.
- Срок службы 30 лет.
Гарантийный срок эксплуатации 5 лет с даты ввода кабелей в эксплуатацию.
