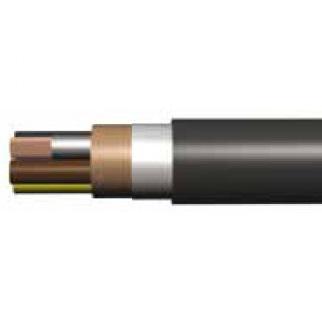

АПвВГнг(В), ПвВГнг(В) на 1 кВ; ВБШвнг(А), АВБШвнг(А) на 0,66 и 3 кВ (одножильные) ТУ 16.К01-37-2003
1.Токопроводящая жила- медная или алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
2. Изоляция – для кабелей марок АВБШвнг(А), ВБШвнг(А) из поливинилхлоридного пластиката, для кабелей марок АПвВГнг(В), ПвВГнг(В)- из сшитого полиэтилена . Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил выполняется синего цвета. Изоляция жил заземления выполняется двухцветной (зелено-желтой расцветки).
Заказать3. Скрутка – изолированные жилы многожильных кабелей скручены в сердечник с заполнением промежутков между жилами из поливинилхлоридного пластиката пониженной горючести или невулканизированной резиновой смеси пониженной горючести.
4. Внутренняя оболочка– из поливинилхлоридного пластиката пониженной горючести.
5. Экран (для одножильных кабелей марок АВБШвнг(А), ВБШвнг(А) на 3 кВ) – из медных лент.
6. Разделительный слой – для одножильных кабелей марок АВБШвнг(А), ВБШвнг(А) на 3 кВ из поливинилхлоридного пластиката пониженной горючести, для кабелей марок АПвВГнг(В), ПвВГнг(В) из ленты электроизоляционной стеклянной или стеклослюдосодержащей ленты
7. Броня (для кабелей марок АВБШвнг(А), ВБШвнг(А) –из двух стальных оцинкованных лент.
8. Оболочка (защитный шланг) - из поливинилхлоридного пластиката пониженной горючести.
Стоимость:
| Наименование | Ед. изм. | Цена прайса, руб. без НДС |
| АПвВГнг(В) 1х300мк-1кВ ТУ 16.К01-37-2003 (ГОСТ 31996-2012) | км | 270 894,26 |
| АПвВГнг(В) 1х400мк-1кВ ТУ 16.К01-37-2003 (ГОСТ 31996-2012) | км | 339 944,16 |
| АПвВГнг(В) 1х500мк-1кВ ТУ 16.К01-37-2003 (ГОСТ 31996-2012) | км | 430 155,54 |
| АПвВГнг(В) 3х300мс+1х150мк(N)-1кВ ТУ 16.К01-37-2003 (ГОСТ 31 | км | 917 419,80 |
| АПвВГнг(В) 3х300мс+1х150мк(PE)-1кВ ТУ 16.К01-37-2003 (ГОСТ 3 | км | 918 189,28 |
| АПвВГнг(В) 3х50мс(N,PE)-1кВ ТУ 16.К01-37-2003 (ГОСТ 31996-20 | км | 156 478,06 |
| АПвВГнг(В) 4х150мс(N)-1 кВ ТУ 16.К01-37-2003 (ГОСТ 31996-2012) | км | 532 606,29 |
| АПвВГнг(В) 4х150мс(PE)-1 кВ ТУ 16.К01-37-2003 (ГОСТ 31996-2012) | км | 533 433,27 |
| АПвВГнг(В) 4х185мс(N)-1 кВ ТУ 16.К01-37-2003 (ГОСТ 31996-2012) | км | 666 064,11 |
| АПвВГнг(В) 4х185мс(PE)-1 кВ ТУ 16.К01-37-2003 (ГОСТ 31996-2012) | км | 667 112,41 |
| АПвВГнг(В) 4х240мс(N)-1 кВ ТУ 16.К01-37-2003 (ГОСТ 31996-2012) | км | 845 878,22 |
| АПвВГнг(В) 4х240мс(PE)-1 кВ ТУ 16.К01-37-2003 (ГОСТ 31996-2012) | км | 847 215,48 |
| АПвВГнг(В) 4х300мс(N)-1кВ ТУ 16.К01-37-2003 (ГОСТ 31996-2012 | км | 1 040 546,94 |
| АПвВГнг(В) 4х300мс(PE)-1кВ ТУ 16.К01-37-2003 (ГОСТ 31996-201 | км | 1 042 053,18 |
Номинальное напряжение кабелей, число жил и номинальное сечение основных жил
|
Марка кабеля |
Число жил |
Номинальное сечение жил, мм2 |
||
|
Номинальное напряжение, кВ |
||||
|
0,66 |
1 |
3 |
||
|
АВБШвнг(А) |
1 |
25-50 |
- |
240-630 |
|
ВБШвнг(А) |
1 |
25-50 |
- |
240-630 |
|
АПвВГнг(В) |
1 |
- |
2,5-360 |
- |
|
3 и 4 |
- |
2,5-300 |
- |
|
|
2 и 5 |
2,5-240 |
- |
||
|
ПвВГнг(В) |
1 |
- |
1,5-630 |
- |
|
3 и 4 |
- |
1,5-300 |
- |
|
|
2 и 5 |
1,5-240 |
- |
одножильные бронированные кабели предназначены для эксплуатации в сетях постоянного напряжения.
Кабели соответствуют требованиям ГОСТ 31996-2012 и ГОСТ 31565-201
Технические характеристики
Вид климатического исполнения кабелей УXЛ и Т, категорий размещения 1 и 5 по ГОСТ 15150.
Диапазон температур эксплуатации от -50°С до 50°С.
Относительная влажность воздуxа при температуре до 35°С до 98%.
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже -15 °С.
Допустимый радиус изгиба кабелей при прокладке:
- одножильные бронированные не менее 15 наружных диаметров;
- многожильные не менее 7,5 наружных диаметров.
Кабели марок АВБШвнг(А), ВБШвнг(А) не распространяют горение при групповой прокладке по категории А.
Кабели марок АПвВГнг(В), ПвВГнг(В) не распространяют горение при групповой прокладке по категории В.
Длительно допустимая температура нагрева жил кабелей при эксплуатации:
- для кабелей марок ВБШвнг(А), АВБШвнг(А) не более 70°С;
- для кабелей марок АПвВГнг(В), ПвВГнг(В) не более 90°С.
Максимально допустимая температура нагрева жил при токах короткого замыкания:
- для кабелей марок ВБШвнг(А), АВБШвнг(А) не более 160°С;
- для кабелей марок АПвВГнг(В), ПвВГнг(В) не более 250°С.
Допустимая температура нагрева жил кабелей в режиме перегрузки:
- для кабелей марок ВБШвнг(А), АВБШвнг(А) не более 90°С;
- для кабелей марок АПвВГнг(В), ПвВГнг(В) не более 130°С.
Продолжительность короткого замыкания не должна превышать 5 с.
Предельная температура нагрева жил по условиям невозгорания при коротком замыкании:
- для кабелей марок ВБШвнг(А), АВБШвнг(А) не более 350°С;
- для кабелей марок АПвВГнг(В), ПвВГнг(В) не более 400°С.
Строительные длины кабелей оговариваются при заказе.
Срок службы 30 лет с даты изготовления кабелей.
Гарантийный срок эксплуатации 5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления.
Срок хранения:
- на открытых площадках не более 2 лет;
- под навесом не более 5 лет;
- в закрытых помещениях не более 10 лет.
