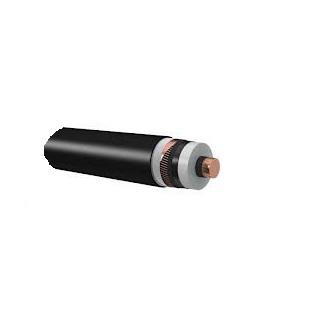

ПвВнг(А), АПвВнг(А) на 64/110 кВ ТУ 16-705-495-2006

1. Токопроводящая жила- алюмини­евая или медная многопроволочная, круглой формы, уплотненная, соответствует классу 2 по ГОСТ 22483.

2. Экран по жиле - наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.

3. Изоляция - из пероксидносшиваемого полиэтилена.

4. Экран по изоляции - наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.

Заказать

5. Комбинированный экран

5.1. Слой из двух лент электропроводящей бу­маги или электропроводящей поли­мерной ленты.

5.2. Повив из медных проволок, поверх которых спирально наложена медная лента.

6. Внутренняя оболочка- из ПВХ пластиката пониженной пожароопасности.

7. Наружная оболочка - из поливинилхлоридно­го пластиката пониженной пожароопасности.

По требованию заказчика в экран из медных проволок может быть встроен распределенный волоконно-оптический датчик температуры. В этом случае в обозначение марки кабеля после сечения экрана добавляется индекс «ов».

Технические характеристики

Вид климатического исполнения УХЛ, категории размещения 1 и 2 по ГОСТ 15150.

Электрическое сопротивление токопроводящей жилы постоянному току соответствует ГОСТ 22483.

Диапазон температур эксплуатации - от - 50 °С до 50°С.

Прокладка и монтаж кабелей без предварительного подогрева производится при температуре, не ниже - - 15°С.

Минимальный радиус изгиба кабелей при прокладке - не менее 15 наружных диаметров.

Кабели не распространяют горение при групповой прокладке.

Длительно допустимая температура нагрева жилы кабеля - не более 90°С.

Предельно допустимая температура жилы кабеля при коротком замыкании - не более 250°С.

Предельно допустимая температура медного экрана кабеля при коротком замыкании - не более 350°С.

Температура нагрева жилы в режиме перегрузки не более - не более 130°С.

Продолжительность работы кабеля в режиме перегрузки не более 100 ч за год и не более 1000 ч за срок службы.

Электрическое сопротивление токопроводящей жилы постоянному току соответствует ГОСТ 22483

Строительная длина кабелей оговаривается при заказе.

Срок службы - не менее 30 лет при соблюдении условий транспортировки, хранения, монтажа, эксплуатации.

Гарантийный срок эксплуатации - 5 лет. Гарантийный срок исчисляют с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления.
