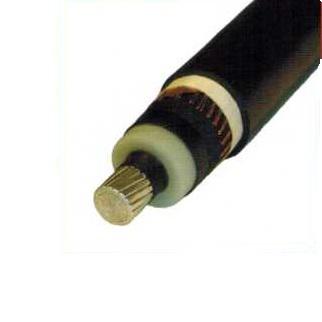

ПвП2г, АПвП2г на 64/110 кВ ТУ 16-705-495-2006

1. Токопроводящая жила- алюминиевая или медная многопроволочная, круглой формы, уплотненная, соответствует классу 2 по ГОСТ 22483.
2. Экран по жиле - наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
3. Изоляция - из пероксидносшиваемого полиэтилена.
4. Экран по изоляции - наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.

Заказать

5. Комбинированный экран:
5.1 Слой из электропроводящей водоблокирующей ленты.
5.2 Повив из медных проволок, поверх медных проволок спирально наложена медная лента.

6. Разделительный слой из электропроводящей водоблокирующей ленты, поверх разделительного слоя наложена с перекрытием ламинированная алюмополимерная лента.

7. Оболочка - из полиэтилена высокой плотности.

  • По требованию заказчика в экран из медных проволок может быть встроен распределенный волоконно-оптический датчик температуры. В этом случае в обозначение марки кабеля после сечения экрана добавляется индекс «ов».
  • По требованию заказчика могут изготавливаться с продольной герметизацией токопроводящей жилы, что оговаривается при заказе. В этом случае в обозначение марки кабеля добавляется индекс «гж».
  • По согласованию с заказчиком допускается увеличение номинальной толщины наружной оболочки кабелей, что оговаривается при заказе. В этом случае в обозначение марки кабеля добавляется буква «у».
  • По требованию заказчика наружная оболочка кабелей может иметь продольные ребра жесткости. Наличие продольных ребер жесткости оговаривается при заказе. В этом случае в обозначение марки кабеля добавляется буква «р».

Технические характеристики

  • Вид климатического исполнения УХЛ, категории размещения 1 и 2 по ГОСТ 15150.
  • Диапазон температур эксплуатации от - 60 °С до 50 °С.
  • Прокладка и монтаж кабелей без предварительного подогрева производится при температуре, не ниже - 20 °С.
  • Минимальный радиус изгиба кабелей при прокладке не менее 15 наружных диаметров.
  • Длительно допустимая температура нагрева жилы кабеля не более 90°С.
  • Предельно допустимая температура жилы кабеля при коротком замыкании не более 250°С.
  • Предельно допустимая температура медного экрана кабеля при коротком замыкании не более 350°С.
  • Температура нагрева жилы в режиме перегрузки не более 130°С.
  • Продолжительность работы кабеля в режиме перегрузки не более 100 ч за год и не более 1000 ч за срок службы.
  • Строительная длина кабелей оговаривается при заказе.
  • Срок службы не менее 30 лет при соблюдении условий транспортировки, хранения, монтажа, эксплуатации.
  • Гарантийный срок эксплуатации 5 лет.
