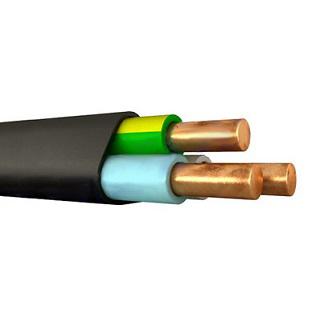

ВВГнг(А)-ХЛ, АВВГнг(А)-ХЛ, ВВГ-ХЛ, АВВГ-ХЛ, ВБВ-ХЛ, АВБВ-ХЛ, ВБВнг(А)-ХЛ, АВБВнг(А)-ХЛ на 6 кВ ТУ 16.К73.111-2013

1. Токопроводящая жила– алюминиевая или медная, многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.

2. Изоляция - из поливинилхлоридного пластиката. Изолированные жилы кабелей имеют отличительную расцветку.

3. Скрутка - изолированные жилы кабелей скручены. Кабели изготавливаются только трехжильными.

4. Поясная изоляция - из поливинилхлоридного пластиката пониженной горючести.

Заказать

5.Электропроводящий экран- наложен обмоткой из лент электропроводящей кабельной бумаги.

6. Металлический экран - из медных лент или медной фольги.

Для не бронированных кабелей:

7. Оболочка- из поливинилхлоридного пластиката пониженной горючести и повышенной холодостойкости.

Для бронированных кабелей:

7. Разделительный слой- из поливинилхлоридного пластиката пониженной горючести и повышенной холодостойкости.

8. Броня– из стальных оцинкованных лент.

9. Защитный шланг - из поливинилхлоридного пластиката пониженной горючести и повышенной холодостойкости.



Число жил

Номинальное сечение жил, мм2

3

16,25,35,50,70,95,120,150,185,240

Технические характеристики

Вид климатического исполнения кабелей ХЛ, категорий размещения 5 по ГОСТ 15150.

Диапазон температур эксплуатации - от - 60°С до 40°С.

Относительная влажность воздуха при температуре до 35°С -  до 98%.

Прокладка и монтаж кабелей без предварительного подогрева производится при температуре - не ниже -15°С.

Минимальный радиус изгиба кабелей при прокладке - не менее 12 наружных диаметров.

Кабели не распространяют горение при групповой прокладке по ГОСТ МЭК 60332-3-22-2005 по категории А.

Длительно допустимая температура нагрева жил кабелей при эксплуатации - не более 70°С.

Максимально допустимая температура нагрева жил при токах короткого замыкания - не более 160 °С.

Продолжительность короткого замыкания не должна превышать - 4 с.

Допустимый нагрев жил кабелей в аварийном режиме не более - не более 80°С.

Продолжительность работы кабелей в аварийном режиме не должна быть более 8 часов в сутки и не более 1000 часов за срок службы.

Строительная длина кабелей для сечений основных жил:

  • 16 - 70 мм2 - 450 м;
  • 95 - 120 мм2 - 400 м;
  • 150 мм2 и выше - 350 м.

Срок службы 30 лет при соблюдении заказчиком условий транспортирования, хранения, прокладки (монтажа) и эксплуатации. Срок службы исчисляется с даты изготовления кабелей.

Гарантийный срок эксплуатации - 5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления.

Срок хранения:

  • на открытых площадках - не более 2 лет;
  • под навесом - не более 5 лет;
  • в закрытых помещениях - не более 10 лет.
