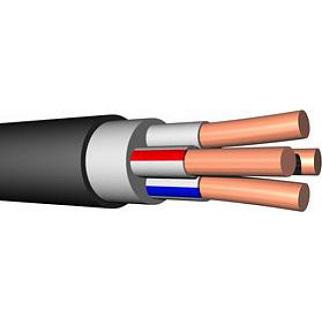

ВВГ, ВВГнг(А), АВВГ, АВВГнг(А), ВБВ, ВБВнг(А), АВБВ, АВБВнг(А) на 6 кВ ТУ 16.К73.111-2013
1. Токопроводящая жила– алюминиевая или медная, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
2. Изоляция - из поливинилхлоридного пластиката. Изолированные жилы кабелей имеют отличительную расцветку.
3. Скрутка - изолированные жилы кабелей скручены. Кабели изготавливаются только трехжильными.
4. Поясная изоляция - из поливинилхлоридного пластиката, в кабелях исполнения нг(А) из поливинилхлоридного пластиката пониженной горючести.
Заказать5. Электропроводящий экран - наложен обмоткой из ленты электропроводящей кабельной бумаги.
6. Металлический экран - из медных лент или медной фольги.
Для не бронированных кабелей:
7. Оболочка - из поливинилхлоридного пластиката, в кабелях исполнения нг(А) из поливинилхлоридного пластиката пониженной горючести.
Для бронированных кабелей:
7. Разделительный слой – из поливинилхлоридного пластиката, для кабелей исполнения нг(А) – из поливинилхлоридного пластиката пониженной горючести.
8. Броня- из двух стальных оцинкованных лент.
9. Защитный шланг - из поливинилхлоридного пластиката, для кабелей исполнения нг(А) – из поливинилхлоридного пластиката пониженной горючести.
Стоимость:
| Наименование | Ед. изм. | Цена прайса, руб. без НДС |
| ВВГ 3х16мк-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 524 228,92 |
| ВВГ 3х240мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 5 084 496,29 |
| ВВГ 3х25мк-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 731 759,59 |
| ВВГ 3х35мк-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 930 304,94 |
| ВВГ 3х50мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 1 188 764,83 |
| ВВГ 3х70мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 1 612 230,37 |
| ВВГ 3х95мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 2 158 671,24 |
| ВВГнг(А) 3х95мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 2 154 393,05 |
| ВВГнг(А) 3х120мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 2 635 225,78 |
| ВВГнг(А) 3х120мс/16-6 кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 2 702 831,99 |
| ВВГнг(А) 3х150мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 3 202 287,84 |
| ВВГнг(А) 3х16мк-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 549 134,89 |
| ВВГнг(А) 3х185мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 3 942 118,07 |
| ВВГнг(А) 3х25мк-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 751 573,86 |
| ВВГнг(А) 3х35мк-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 961 937,27 |
| ВВГнг(А) 3х50мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 1 191 605,47 |
| ВВГнг(А) 3х70мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 1 603 575,25 |
| ВВГнг(А) 3х95мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 2 154 393,05 |
| АВВГ 3х120мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 600 978,22 |
| АВВГ 3х150мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 683 341,99 |
| АВВГ 3х16ок-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 237 986,29 |
| АВВГ 3х185мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 797 968,35 |
| АВВГ 3х240мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 961 907,85 |
| АВВГ 3х25ок-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 286 440,63 |
| АВВГ 3х35ок-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 329 300,65 |
| АВВГ 3х50мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 363 513,58 |
| АВВГ 3х70мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 431 986,87 |
| АВВГ 3х95мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 526 404,51 |
| АВВГнг(А) 3х120мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 603 974,28 |
| АВВГнг(А) 3х150мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 684 382,46 |
| АВВГнг(А) 3х16ок-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 270 541,12 |
| АВВГнг(А) 3х185мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 794 909,52 |
| АВВГнг(А) 3х185мс/70-6 кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 1 180 335,4 |
| АВВГнг(А) 3х240мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 950 860,60 |
| АВВГнг(А) 3х25ок-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 320 227,96 |
| АВВГнг(А) 3х35ок-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 366 422,97 |
| АВВГнг(А) 3х50мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 380 193,22 |
| АВВГнг(А) 3х70мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 450 275,20 |
| АВВГнг(А) 3х95мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 535 188,83 |
| ВБВ 3х120мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 2 764 356,55 |
| ВБВ 3х150мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 3 345 631,76 |
| ВБВ 3х16мк-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 598 185,90 |
| ВБВ 3х185мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 4 093 423,12 |
| ВБВ 3х240мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 5 246 652,44 |
| ВБВ 3х25мк-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 811 316,57 |
| ВБВ 3х35мк-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 1 015 158,09 |
| ВБВ 3х50мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 1 276 781,02 |
| ВБВ 3х70мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 1 709 898,56 |
| ВБВ 3х95мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 2 264 018,12 |
| ВБВнг(А) 3х120мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 2 778 080,80 |
| ВБВнг(А) 3х16мк-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 627 508,76 |
| ВБВнг(А) 3х185мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 4 108 321,10 |
| ВБВнг(А) 3х25мк-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 836 024,03 |
| ВБВнг(А) 3х35мк-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 1 051 544,49 |
| ВБВнг(А) 3х50мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 1 286 516,79 |
| ВБВнг(А) 3х70мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 1 725 427,42 |
| ВБВнг(А) 3х95мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 2 267 090,05 |
| АВБВ 3х120мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 720 653,26 |
| АВБВ 3х150мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 813 553,76 |
| АВБВ 3х16ок-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 310 656,26 |
| АВБВ 3х185мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 925 992,04 |
| АВБВ 3х240мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 1 091 708,42 |
| АВБВ 3х25ок-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 365 299,40 |
| АВБВ 3х35ок-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 413 092,11 |
| АВБВ 3х50мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 446 871,52 |
| АВБВ 3х70мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 529 020,18 |
| АВБВ 3х95мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 614 419,57 |
| АВБВнг(А) 3х120мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 738 733,15 |
| АВБВнг(А) 3х150мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 832 606,14 |
| АВБВнг(А) 3х16ок-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 346 413,57 |
| АВБВнг(А) 3х185мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 946 029,18 |
| АВБВнг(А) 3х240мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 1 114 144,04 |
| АВБВнг(А) 3х240мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 1 079 030,33 |
| АВБВнг(А) 3х25ок-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 401 737,56 |
| АВБВнг(А) 3х35ок-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 453 059,51 |
| АВБВнг(А) 3х50мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 466 694,70 |
| АВБВнг(А) 3х70мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 548 228,75 |
| АВБВнг(А) 3х95мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 635 398,60 |
Технические характеристики
Вид климатического исполнения кабелей УХЛ, категорий размещения 1 и 5 по ГОСТ 15150.
Диапазон температур эксплуатации - от -50°С до 50°С.
Относительная влажность воздуха при температуре до 35°С - до 98%.
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре - нениже -15°С.
Минимальный радиус изгиба кабелей при прокладке - не менее 12 наружных диаметров.
Кабели марок ВВГ, АВВГ, АВБВ, ВБВ не распространяют горение при одиночной прокладке.
Кабели марок ВВГнг(А), АВВГнг(А), АВБВнг(А), ВБВнг(А) не распространяют горение при групповой прокладке по категории А.
Длительнодопустимая температура нагрева жил кабелей при эксплуатации - не более 70°С.
Максимально допустимая температура нагрева жил при токах короткого замыкания - не более 160 °С.
Продолжительность короткого замыкания не должна превышать - 4 с.
Допустимый нагрев жил кабелей в режиме перегрузки не более - не более 80°С.
Продолжительность работы кабелей в режиме перегрузки не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.
Строительная длина кабелей для сечений основных жил:
- 16 - 70 мм2 - 450 м;
- 95 - 120 мм2 - 400 м;
- 150 мм2 и выше - 350 м.
Гарантийный срок эксплуатации 5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления.
Срок службы - 30 лет.
Срок хранения:
- на открытых площадках - не более 2 лет;
- под навесом - не более 5 лет;
- в закрытых помещениях - не более 10 лет.
