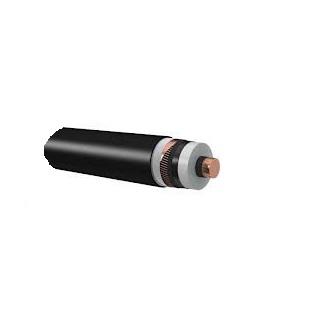

ПвВ, АПвВ 6кВ ТУ 16.К71-359-2005

1.Токопроводящая жила- алюминиевая или медная, многопроволочная , круглой формы, уплотненная, соответствует классу 2 по ГОСТ 22483.
2.Экран по жиле- наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
3.Изоляция - из пероксидносшиваемого полиэтилена.
4.Экран поизоляции- наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.

Заказать

5. Комбинированный экран:

5.1. Слой, наложенный обмоткой, из электропроводящей бумаги или электропроводящей полимерной ленты
5.2. Повив из медных проволок, поверх которых спирально наложена медная лента.

ОДНОЖИЛЬНЫЕ КАБЕЛИ:

6. Разделительныйслой- из двух лент крепированной или кабельной бумаги.

7. Оболочка- из поливинилхлоридного пластиката.

ТРЕХЖИЛЬНЫЕ КАБЕЛИ:

6. Скрутка- экранированные медными проволоками круглые токопроводящие жилы скручены в сердечник вокруг жгута из невулканизированной резины или поливинилхлоридного пластиката.

7. Межфазное заполнение- из мелонаполненой невулканизированной резиновой смеси или высоконаполненного поливинихлоридного пластиката.

8. Оболочка - из поливинилхлоридного пластиката.

Технические характеристики

Вид климатического исполнения У, УХЛ, категории размещения 1 и 2 по ГОСТ 15150.
Диапазон температур при эксплуатации от - 500 С до 500 С.
Относительная влажность воздуха при температуре до 35 С до 98 %.
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже -15 С.

Минимальный радиус изгиба кабелей при прокладке:

  • одножильные не менее 15 наружных диаметров (7,5 наружных диаметров с использованием специальных шаблонов);
  • трехжильные не менее 12 наружных диаметров.

Кабели не распространяют горение при одиночной прокладке.

Длительнодопустимая температура нагрева жилы кабеля не более 90 С.
Допустимый нагрев жилы кабеля в режиме перегрузки не более 130 С.

Предельно допустимая температура жилы кабеля при коротком замыкании не более 250 С.
Предельно допустимая температура медного экрана кабеля при коротком замыкании не более 350 С.
Предельная температура нагрева жилы при коротком замыкании по условиям невозгораемости кабеля не более 400 С.
Продолжительность работы кабеля в режиме перегрузки не более 8 ч в сутки и не более 1000 ч за срок службы.

Срок службы кабеля не менее 30 лет.

Гарантийныйсрок эксплуатации 5 лет.

Строительная длина кабелей оговаривается при заказе.
