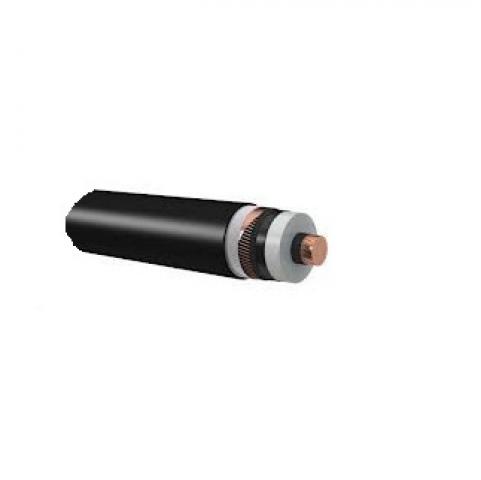

ПвПнг(А)-HF, ПвБПнг(А)-HF, ПвВнг(А)-LS, АПвВнг(А)-LS, ПвБВнг(А)-LS, АПвБВнг(А)-LS на 6 и 10 кВ ТУ 3530-397-00217053-2009

1. Токопроводящая жила– алюминиевая или медная, многопроволочная, круглой формы, уплотненная, соответствует классу 2 по ГОСТ 22483.

2. Экран по жиле- наложен экструзией из электропроводящей сшитой полимерной композиции.

3. Изоляция- из пероксидносшиваемого полиэтилена.

4. Экран по изоляции - наложен экструзией из электропроводящей сшитой полимерной композиции.

Заказать

5. Комбинированный экран:

5.1. Слой - из ленты электропроводящей бумаги или электропроводящего нетканого полотна

5.2. Повив из медных проволок, поверх которых спирально наложена медная лента.

ОДНОЖИЛЬНЫЕ КАБЕЛИ:

6. Разделительный слой - из ленты крепированной или кабельной бумаги или стеклоленты.

7. Внутренняя оболочка - из поливинилхлоридного пластиката пониженной пожароопасности (для кабелей исполнения «нг(А) -LS»); из полимерной композиции, не содержащей галогенов (для кабелей исполнения «нг(А) -HF»).

8. Термический барьер (для кабелей исполнения «нг(А)-LS») – из двух стеклолент.

9. Оболочка – из поливинилхлоридного пластиката пониженной пожароопасности (для кабелей исполнения «нг(А)-LS»); из полимерной композиции, не содержащей галогенов (для кабелей исполнения «нг(А)-HF»).

ТРЕХЖИЛЬНЫЕ КАБЕЛИ:

6. Скрутка - экранированные медными проволоками круглые токопроводящие жилы скручены в сердечник вокруг жгута из поливинилхлоридного пластиката пониженной пожароопасности (для кабелей исполнения «нг(А)-LS»); из полимерной композиции, не содержащей галогенов (для кабелей исполнения «нг(А)-HF»).

7. Межфазное заполнение – для кабелей исполнения «нг(А)-LS» - из поливинилхлоридного пластиката пониженной пожароопасности; для кабелей исполнения «нг(А)-HF» - из полимерной композиции, не содержащей галогенов.

8. Внутренняя оболочка (для кабелей марок ПвБВнг(А)-LS, АПвБВнг(А)-LS, ПвБПнг(А)-HF) - из поливинилхлоридного пластиката пониженной пожароопасности (для кабелей исполнения «нг(А)-LS»); из полимерной композиции, не содержащей галогенов (для кабелей исполнения «нг(А)-HF»).

9. Броня (для кабелей марок ПвБВнг(А)-LS, АПвБВнг(А)-LS, ПвБПнг(А)-HF) – из двух стальных оцинкованных лент , наложенных так, чтобы верхняя лента перекрывала зазоры между кромками нижней ленты.

10. Оболочка – из поливинилхлоридного пластиката пониженной пожароопасности (для кабелей исполнения «нг(А)-LS»); из полимерной композиции, не содержащей галогенов (для кабелей исполнения «нг(А)-HF»).

Технические характеристики

Вид климатического исполнения В, категории размещения 1 и 5 по ГОСТ 15150.

Диапазон температур при эксплуатации:

  • для кабелей исполнения «нг(А)-HF»от - 50 0 С до 600 С;
  • для кабелей исполнения «нг(А)-LS» .от – 500С до 500С.

Относительная влажность воздуха при температуре до 35 0С до 98 %.

Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже -15 0С.

Тяжение кабелей во время прокладки должно осуществляться при помощи кабельного чулка или за токопроводящие жилы при помощи клинового захвата. Усилия, возникающие во время тяжения кабеля с алюминиевой жилой не должны превышать 30 Н/мм2 сечения жилы и 50 Н/мм2 для кабелей с медной жилой.

Минимальный радиус изгиба кабелей при прокладке:

  • одножильные не менее 15 наружных диаметров;
  • (не менее 7,5 наружных диаметров с использованием специальных шаблонов);
  • трехжильные не менее 12 наружных диаметров.

Кабели не распространяют горение при групповой прокладке по категории А.

Дымообразование при горении и тлении не приводит к снижению светопроницаемости более чем на 50% (для кабелей исполнения «нг(А)-LS»), более чем на 40% (для кабелей исполнения «нг(А)-HF)

Значения показателей коррозионной активности продуктов дымо- и газовыделения при горении и тлении материалов изоляции, внутренней и наружной оболочек соответствуют указанным в таблице:

Наименование  показателя

Значение

Для поливинилхлоридного пластиката пониженной пожарной опасности

Для полимерной композиции, не содержащей галогенов

1. Количество выделяемых  газов галогенных кислот в пересчете на НCL, мг/г, не более

140

5,0

2. Проводимость водного раствора с адсорбированными продуктами дымо- и газовыделения, мкСм/мм, не более

-

10,0

3. рН(кислотное число), не менее

-

4,3

  • Длительно допустимая температура нагрева жилы кабеля не более 90 С.
  • Допустимый нагрев жил кабеля в режиме перегрузки не более 130 °С.
  • Предельнодопустимая температура жилы кабеля при коротком замыкании (при продолжительности К.З., не более 5 с) не более 250 С.
  • Предельно допустимая температура медного экрана кабеля при коротком замыкании не более 350 С.
  • Предельная температура нагрева жилы при коротком замыкании по условиям невозгораемости кабеля не более 450 С.
  • Продолжительность работы кабеля в режиме перегрузки не более 8 ч в сутки и не более 1000 ч за срок службы.
  • Строительная длина кабелей оговаривается при заказе.
  • Срок службы кабелей не менее 40 лет при соблюдении заказчиком (потребителем) условий транспортирования, хранения, прокладки (монтажа) и эксплуатации. Срок службы исчисляется с даты изготовления кабелей.
  • Гарантийный срок эксплуатации 5 лет.
