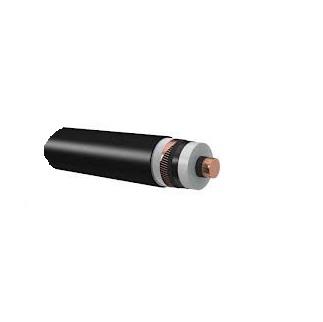

ПвП, АПвП, ПвПу, АПвПу на 10, 20 и 35 кВ ТУ 16.71-335-2004

1. Токопроводящая жила - алюминиевая или медная, многопроволочная , круглой формы, уплотненная, соответствует классу 2 по ГОСТ 22483.
2. Экран по жиле - наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
3. Изоляция - из пероксидносшиваемого полиэтилена.
4. Экран по изоляции - наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.

Заказать

5. Комбинированный экран:
5.1 Слой, наложенный обмоткой, из электропроводящей бумаги или электропроводящей полимерной ленты.
5.2 Повив из медных проволок, поверх которых спирально наложена медная лента.

ОДНОЖИЛЬНЫЕ КАБЕЛИ:

6. Разделительный слой - из ленты крепированной или кабельной бумаги.

7. Оболочка - из полиэтилена (для кабелей ПвПу, АПвПу усиленная)).

ТРЕХЖИЛЬНЫЕ КАБЕЛИ:

6. Скрутка - экранированные медными проволоками круглые токопроводящие жилы скручены в сердечник вокруг жгута из невулканизированной резины или ПВХ пластиката.

7. Межфазное заполнение - из мелонаполненной невулканизированной резиновой смеси или высоконаполненного поливинилхлоридного пластиката.

8. Оболочка - из полиэтилена (для кабелей ПвПу, АПвПу усиленная).

Наличие или отсутствие ребер жесткости в кабелях марок ПвПу, АПвПу оговаривается при заказе.

Технические характеристики

Вид климатического исполнения УХЛ, категории размещения 1 и 2 по ГОСТ 15150.

Диапазон температур при эксплуатации от – 60 0 С до 50 0 С.
Относительная влажность воздуха при температуре до 35 0С до 98 %.
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже - 20 С.
Минимальный радиус изгиба кабелей при прокладке

  • одножильные не менее15 наружных диаметров;
  • трехжильные не менее 12 наружных диаметров.

Длительно допустимая температура нагрева жилы кабеля при эксплуатации не более 90 С.
Допустимый нагрев жилы кабеля в режиме перегрузки не более 130 С.

Предельно допустимая температура жилы кабеля при коротком замыкании не более 250 С.
Предельно допустимая температура медного экрана кабеля при коротком замыкании не более 350 С.
Предельная температура нагрева жилы при коротком замыкании по условиям невозгораемости кабеля не более 400 С.
Продолжительность работы кабеля в режиме перегрузки не более 8 ч в сутки и не более 1000 ч за срок службы.
Срок службы кабеля не менее 30 лет.
Гарантийный срок эксплуатации 5 лет.
Строительная длина кабелей оговаривается при заказе.
