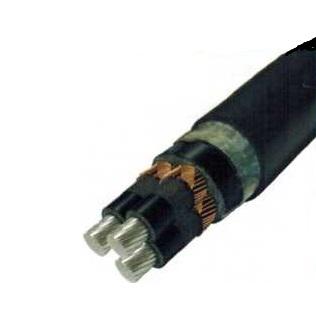

ПвБВнг(А)-LS, АПвБВнг(А)-LS на 6 кВ ТУ 16.К71-359-2005 и ПвБВнг(В)-LS, АПвБВнг(В)-LS на 6 кВ ТУ16.К73.112-2013

1. Токопроводящая жила– алюминиевая или медная, многопроволочная, круглой формы, уплотненная, соответствует классу 2 по ГОСТ 22483.
2. Экран по жиле - наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
3. Изоляция - из пероксидносшиваемого полиэтилена.
4. Экран по изоляции - наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.

Заказать

5. Комбинированный экран:

5.1 Слой, наложенный обмоткой, из электропроводящей бумаги или электропроводящей полимерной ленты.

5.2. Повив из медных проволок, поверх которых спирально наложена медная лента.

6. Скрутка - экранированные медными проволоками круглые токопроводящие жилы скручены в сердечник вокруг жгута из поливинилхлоридного пластиката пониженной пожарной опасности.

7. Межфазное заполнение - из поливинилхлоридного пластиката пониженной пожарной опасности.

8. Внутренняя оболочка – из поливинилхлоридного пластиката пониженной пожарной опасности.

9. Броня - из двух стальных оцинкованных лент, наложенных так, чтобы верхняя лента перекрывала зазоры между кромками нижней ленты.

10. Оболочка – из поливинилхлоридного пластиката пониженной пожарной опасности.

Технические характеристики

Вид климатического исполнения У, УХЛ, категории размещения 1 и 2 по ГОСТ 15150, включая прокладку в земле и воде.
Диапазон температур при эксплуатации от - 500 С до 500 С.
Относительная влажность воздуха при температуре 35 °С до 98 %.
Прокладка и монтаж кабелей без предварительного подогрева  не ниже - 150С.

Минимальный радиус изгиба при прокладке не менее 12 наружных диаметров.
Кабели марок ПвБВнг(А)-LS, АПвБВнг(А)-LS не распространяют горение при групповой прокладке по категории А.

Кабели марок ПвБВнг(В)-LS, АПвБВнг(В)-LS не распространяют горение при групповой прокладке по категории В.
Дымообразование при горении и тлении не приводит к снижению светопроницаемости более чем на 50 %.
Длительно допустимая температура нагрева жилы кабеля не более 90 °С.
Допустимый нагрев жилы кабеля в режиме перегрузки не более 130 С.
Предельно допустимая температура жилы кабеля при коротком замыкании не более 250 °С.
Предельно допустимая температура медного экрана кабеля при коротком замыкании не более 350 °С.
Предельная температура нагрева жилы при коротком замыкании по условии невозгораемости кабеля не более 400 °C.
Продолжительность работы кабеля в режиме перегрузки не более 8 ч в сутки и не более 1000 ч за срок службы.
Строительная длина кабелей оговаривается при заказе.
Срок службы кабеля не менее 30 лет.
Гарантийный срок эксплуатации 5 лет.
