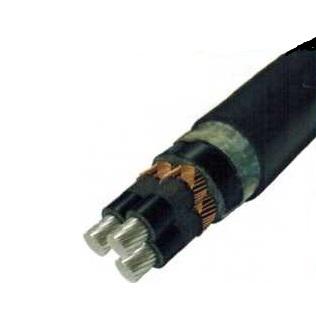

ПвБВнг(А)-LS, АПвБВнг(А)-LS на 10, 20 и 35 кВ ТУ 16.К71-335-2004 и ПвБВнг(В)-LS, АПвБВнг(В)-LS на 10, 20 и 35 кВ ТУ 16.К73.112-2013

1. Токопроводящая жила– алюминиевая или медная, многопроволочная, круглой формы, уплотненная, соответствует классу 2 по ГОСТ 22483.
2. Экран по жиле - наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
3. Изоляция - из пероксидносшиваемого полиэтилена.
4. Экран по изоляции - наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.

Заказать

5. Комбинированный экран:

5.1. Слой, наложенный обмоткой, из электропроводящей бумаги или электропроводящей полимерной ленты.

5.2. Повив из медных проволок, поверх которых спирально наложена медная лента.

6. Скрутка - экранированные медными проволоками круглые токопроводящие жилы скручены в сердечник вокруг жгута из поливинилхлоридного пластиката пониженной пожароопасности.

7. Межфазное заполнение - из поливинилхлоридного пластиката пониженной пожароопасности.

8. Внутренняя оболочка - из поливинилхлоридного пластиката пониженной пожароопасности.

9. Броня - из двух стальных оцинкованных лент, наложенных так, чтобы верхняя лента перекрывала зазоры между кромками нижней ленты.

10. Оболочка - из поливинилхлоридного пластиката пониженной пожароопасности.

Технические характеристики

Вид климатического исполнения УХЛ, категории размещения 1 и 2 по ГОСТ 15150.
Диапазон температур при эксплуатации - 500С до 500С.
Относительная влажность воздуха при температуре до 350С до 98%.
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже - 150С.
Минимальный радиус изгиба кабелей при прокладке не менее 12 наружных диаметров.
Кабели на распространяют горение при групповой прокладке.
Дымообразование при горении и тлении не приводит к снижению светопроницаемости более чем на 50 %.
Длительно допустимая температура нагрева жилы кабеля при эксплуатации не более 900 С.
Допустимый нагрев жилы кабеля в режиме перегрузки не более 130 С.

Предельно допустимая температура жилы кабеля при коротком замыкании не более 250 С.
Предельно допустимая температура медного экрана кабеля при коротком замыкании не более 350 С.
Предельная температура нагрева жилы при коротком замыкании по условиям невозгораемости кабеля не более 400 С.
Продолжительность работы кабеля в режиме перегрузки не более 8 ч в сутки и не более 1000 ч за срок службы.

Строительная длина кабелей оговаривается при заказе.
Срок службы кабеля не менее 30 лет.
Гарантийный срок эксплуатации 5 лет.
