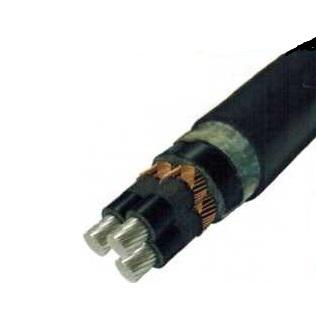

ПвБВ, АПвБВ на 6 кВ ТУ 16.К71-359-2005

1. Токопроводящая жила– алюминиевая или медная, многопроволочная , круглой формы, уплотненная, соответствует классу 2 по ГОСТ 22483.
2. Экран по жиле - наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
3. Изоляция - из пероксидносшиваемого полиэтилена.

4. Экран по изоляции- наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.

Заказать

5. Комбинированный экран:

5.1. Слой, наложенный обмоткой, из электропроводящей бумаги или электропроводящей полимерной ленты.

5.2. Повив из медных проволок, поверх которых спирально наложена медная лента.

6. Скрутка - экранированные медными проволоками круглые токопроводящие жилы скручены в сердечник вокруг жгута из невулканизированной резины или поливинилхлоридного пластиката.

7. Межфазное заполнение - из мелонаполненой невулканизированной резиновой смеси или высоконаполненного поливинихлоридного пластиката.

8. Внутренняя оболочка – из поливинилхлоридного пластиката.

9. Броня - из двух стальных оцинкованных лент, наложенных так, чтобы верхняя лента перекрывала зазоры между кромками нижней ленты.

10. Оболочка - из поливинилхлоридного пластиката.

Технические характеристики

Вид климатического исполнения У, УХЛ, категории размещения 1 и 2 по ГОСТ 15150.
Диапазон температур при эксплуатации от - 500 С до 500 С.

Относительная влажность воздуха при температуре 35°С до 98 %.
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже – 15 С.
Минимальный радиус изгиба не менее 12 наружных диаметров.

Кабели не распространяют горение при одиночной прокладке.
Длительно допустимая температура нагрева жилы кабеля при эксплуатации не более 90°С.
Допустимый нагрев жилы кабеля в режиме перегрузки не более 130 С.
Предельно допустимая температура жилы кабеля при коротком замыкании не более 250 °С.
Предельно допустимая температура медного экрана кабеля при коротком замыкании не более 350 °С.
Предельная температура нагрева жилы при к.з. по условии невозгораемости кабеля  не более 400 °C.
Продолжительность работы кабеля в режиме перегрузки не более 8 ч в сутки и не более 1000 ч за срок службы.
Строительная длина кабелей оговаривается при заказе.
Срок службы кабеля не менее 30 лет.
Гарантийный срок эксплуатации 5 лет.
