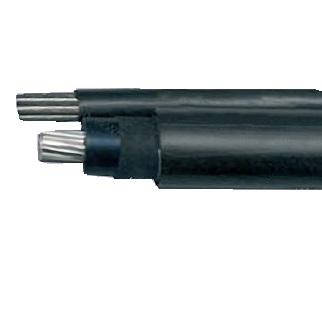

АПвЭмПг, АПвЭаПг на 6, 10, 20, 35 кВ ТУ 3530-064-210059747-2009
1. Токопроводящие жилы – алюминиевые, многопроволочные, уплотненные, круглой формы, соответствуют классу 2 по ГОСТ 22483.
2. Экран по жиле – из электропроводящей сшитой композиции полиэтилена.
3. Изоляция - из пероксидносшиваемого полиэтилена.
4. Экран по изоляции – из электропроводящей сшитой композиции полиэтилена. Поверх экрана по изоляции наложен слой из электропроводящей водоблокирующей ленты.
Заказать5. Экран металлический:
- в кабелях марки АПвЭмПг - из медных проволок. Поверх проволок спирально наложена медная лента или пасьма из медных проволок.
Номинальное сечение медного экрана кабелей:
- 16 мм2 для кабелей с жилами номинальным сечением 50-120 мм2;
- 25 мм2 для кабелей с жилами номинальным сечение 150-240 мм2.
Поверх экрана наложен разделительный слой из водоблокирующей ленты:
- в кабелях марки АПвЭаПг экран из алюмополимерной ленты наложенный продольно.
6. Оболочка – из светостабилизированного полиэтилена.
7. Несущий трос имеет номинальное сечение 50 и 64 мм2
- жила несущего троса скручена из стальных оцинкованных проволок.
Число проволок, диаметр проволок, диаметр троса и разрывная нагрузка должны соответствовать указанным в таблице 1:
|
Номинальное сечение, мм2 |
Число проволок |
Диаметр проволок, мм |
Диаметр троса, мм |
Разрывная нагрузка, неменее, кН |
|
50 |
7 |
3,05 |
9,2 |
72,0 |
|
64 |
7 |
3,40 |
10,2 |
89,6 |
- защитная оболочка из светостабилизированного изоляционного сшитого полиэтилена. Оболочка черного цвета.
8. Три одножильных кабеля скручены вокруг изолированного несущего стального троса.
Технические характеристики
- Вид климатического исполнения кабелей УХЛ, категории 1 и 2 по ГОСТ 15150, включая прокладку в земле и воде.
- Диапазон температур эксплуатации от - 60 °С до 50°С.
- Монтаж кабелей проводится при температуре окружающей среды не ниже -20 °С.
- Минимальный радиус изгиба кабелей при прокладке и монтаже на опорах не менее 15 наружных диаметров.
- Кабели стойки к воздействию солнечного излучения.
- Длительно допустимая температура нагрева жил кабелей не более 90°С.
- Предельно допустимая температура нагрева жил кабелей при коротком замыкании не более 250 °С.
- Предельно допустимая температура медного экрана кабеля при коротком замыкании не более 350 °С.
- Предельная допустимая температура нагрева жил кабелей при коротком замыкании по условиям невозгораемости кабеля не более 400 °С.
- Допустимый нагрев жил кабеля в режиме перегрузки не более 130 °С.
- Продолжительность работы кабеля в режиме перегрузки не более 8 ч в сутки и не более 1000 ч за срок службы.
- Срок службы не менее 30 лет.
- Гарантийный срок эксплуатации 5 лет. Гарантийный срок исчисляется с даты ввода кабелей в эксплуатацию, но не позднее 6 мес. с даты изготовления.
