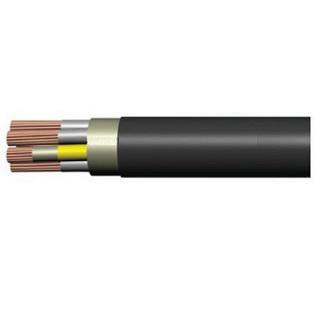

КВВГнг(А)-LS, КВВГЭнг(А)-LS ТУ 16.К71-310-2001, ТУ 16.К73.079-2007

Компания «Кабельторг» предоставляет широкий ассортимент кабельно-проводниковой продукции различных марок от ведущих производителей по оптимальным ценам.

Назначение кабелей контрольных КВВГЭнг-Ls

Марка кабелей КВВГЭнг-Ls широко применяется при соединении неподвижных элементов к электроаппаратам, оборудованию, приборам, сборкам зажимов распредустройств с номинальным напряжением не более 660 В и частотой мерцания 100 Гц. Их прокладывание целесообразно в туннелях, закрытых, производственных объектах, где обеспечивается сохранность кабельных линий, без статического влияния и действия на них внешних электрических полей.
Контрольные кабели КВВГнг- Ls используются для монтажа линий в сооружениях и помещениях, где необходимо обеспечить пожарную безопасность кабельным цепям с учетом их прокладывания в пучках. Весь номенклатурный ряд этой группы подходит для монтажа на открытом воздухе.

Заказать

Расшифровка аббревиатуры марки КВВГнг-Ls состоит из следующих символов, которые обозначают:
- «К» – кабель;
- «В» – обмотка ПВХ лентой;
- «В» – слой из ПВХ пластика;
- «Г» – отсутствие защитных слоев;
- «нг- Ls» – обозначает, что жилы и оболочки выполнены из одного вещества – поливинилхлоридного пластиката с пониженным уровнем горючести, а также низким газовым и дымовым выделением.

Структура сечения

Первый слой контрольных кабелей КВВГЭнг-Ls представляет стандартное сочетание однопроволочной, токопроводящей жилы из меди 1 класса, выполненный согласно ГОСТ 22483. Затем идут еще 5 слоев в такой строгой последовательности:

  • ПВХ пластикат низкого уровня пожарной опасности для качественной и надежной изоляции;

  • скрученные обмотанные медные жилы содержат специальную маркировку, состоящую из чисел или цветов. Это помогает быстро идентифицировать их в процессе монтажа. Тут стоит обратить внимание на числовую маркировку, которая сильно отличается от других видов кабелей. В ней цвет числа не совпадает с цветом обмотки жил. Она выделяется сплошной или продольной полосой, которая по ширине равна 1 мм;

  • разграничительный слой в таких, марках кабелей, как: КВВГЭнг(А)-Ls и КВВГЭнг(А)-Ls-Т выполнен из ПВХ пластиката пониженной пожарной опасности;

  • экран для марки КВВГЭнг(А)-Ls выступает в качестве изолирующего элемента из алюминиевой фольги. Под ним дополнительно прокладывается продольная медная проволока;

  • внешняя оболочка обмотана ПВХ пластикатом пониженной пожарной опасности.
    Для кабелей этой группы, которые будут монтироваться в тропическом климате, добавляется символ – «Т».

Число и номинальное сечение жил контрольных кабелей

Марка

кабеля

Номинальное

сечение жилымм2

0,75

1

1,5

2,5

4

6

Число жилв кабеле

КВВГЭнг(А)

-LS

4; 5; 7; 10; 14;

19; 27; 37; 52; 61

4; 5; 7; 10;

14;19; 27; 37

4; 7; 10

Основные характеристики

Контрольные кабели КВВГЭнг-Ls обладают уникальной способностью – дымообразованием выше 50% , которое при горении, тлении проводов не приводит к потере уровня светопроницаемости в условиях испытательной камеры. Также они имеют такие преимущества:

  • возможность прокладки кабелей в умерено-холодном климате, утверждена ГОСТ 15150;

  • возможность эксплуатации в различных температурных режимах, начиная от -50 и до +50 градусов по Цельсию;

  • высокая норма влажности воздуха – 98%;

  • прокладка кабельных линий допустима при температуре до -15 градусов;

  • при групповом монтаже исключается массовое распространение огня или тления;

  • допустимая температура нагрева жил – 70 градусов.

Строительная длинна кабелей данной категории составляет 150 м. Минимальный срок эксплуатации равен 30 годам, а гарантия производителя электрической продукции составляет 3 года с момента ввода ее в работу.
Приобретая контрольные кабели марок КВВГЭнг-Ls и КВВГнг-Ls у компании «Кабельторг», клиент получает качественный товар при минимальных затратах.
